USB RF TCK Серия Термопрофилометр для электронных сборок Тест профиля пайки печатных плат

Профиль с сенсорным экраном USB RF TCK серии Термопрофильер для обратного потока Сварки печи Тепловое тестирование профиля ПКБ Производство электронной сборки

Введение продукта

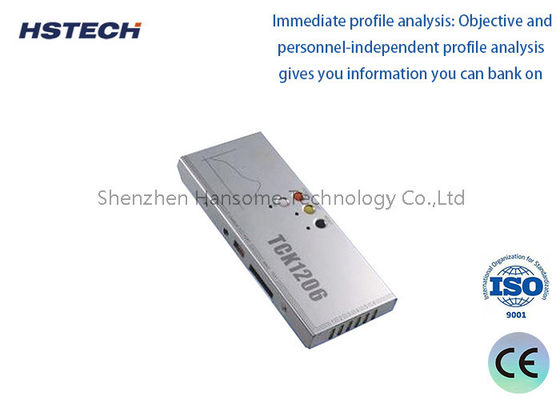

Тепловой профилировщик серии TCK - это профессиональное оборудование для профилирования температуры, предназначенное для производства SMT и электронных сборок.Оснащенный сенсорным экраном, он поддерживает беспроводную передачу данных USB и RFЭтот тепловой профилировщик точно фиксирует кривую температуры в режиме реального времени, когда продукты проходят через печь с обратным потоком.Операторы могут проверять температурные параметры непосредственно на сенсорном экране или экспортировать данные испытаний для дальнейшего анализаОн помогает инженерам проверять производительность печи для повторного потока, оптимизировать профиль сварки и избегать дефектных сварных соединений во время производства сборки ПКБ.

Стандартный состав

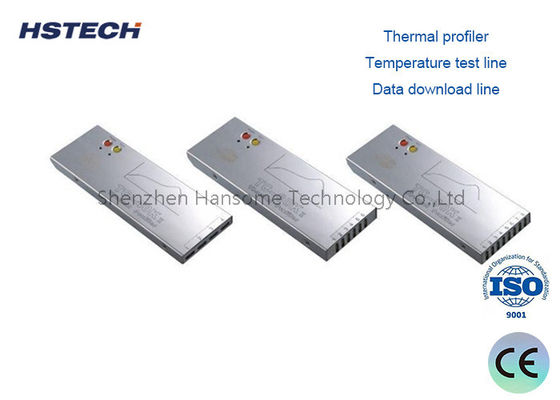

1. Термопрофилятор
2. Изоляционная коробка
3. Испытательная линия температуры
4. Линия загрузки данных
5. Зарядка
6. Склеивающая лента высокой температуры
7. Программное обеспечение CD
8. Сверлоотводная
9. Пинцеты
10. Изолированные перчатки
11. Сварная проволока
12. Ножницы
13. Коробка приборов
14. Руководство пользователя
15. Свидетельство о принятии
16. РЧ-передатчик (выбрать состав)
17. Система испытания волны (выбор состава)

Основные технические характеристики

1. Термопары: термопары типа K
2. Интервал отбора проб:0.05sec---600sec Установлено с помощью программного обеспечения
3. Запись данных: 80000 точек/канал, может записывать 20 наборов профилей
4. Разрешение: 0,1°C
5. Диапазон измерения температуры: 0~1000°C
6. Точность измерения температуры: ±1,0°C
7. Общая мощность: ≤ 120 мВт
8. Рабочее напряжение:3.6VDC, перезаряжаемая батарея
9. Размеры: 195 ((L) × 82 ((W) × 21 ((H) мм 195 ((L) × 103 ((W) × 21 ((H) мм
10. Изоляционная коробка:245 ((L) × 100 ((W) × 30 ((H) мм
11. Режим запуска: ручной, указанное время или указанная температура
12. Режим записи: Монитор/Запись
13. Режим подключения: USB/RF
14. Версия программного обеспечения:Profilermanager 2.0

Менеджер библиотеки продуктов

Менеджер машинной библиотеки

Управляющий библиотекой Solder

Управляющий библиотекой рецептов

Анализ данных

ПВИ

Пик температуры, время перегрузки температуры

Время между Temp ((Reflow)

Наклон между Temp ((Reflow)

Напряжение между Временами (Волна)

Многофункциональные сценарии применения

Тепловой профилировщик серии TCK обладает высокой адаптивностью и выполняет критические функции в широком спектре производственных отраслей:

• Сборка электроники SMT/DIP: Необходимо для оптимизации температурных кривых печи и волновой сварки, чтобы предотвратить дефекты, такие как холодные сварные соединения или тепловой шок компонента.
• Покрытия для автомобильной и бытовой техники: Точное отслеживание температуры для порошкового покрытия, не липкой краски и автомобильных красок процессов отверждения.
• Производство солнечной энергии и стекла: Мониторинг тепловых профилей для ламинирования солнечных панелей, закаливания стекла и процессов отжига.
• Промышленное отверждение и термическая обработка: Точное профилирование для отверждения эпоксидной смолой, ультрафиолетовой краски, спекания эмали и термической обработки алюминиевого сплава.

Зачем выбирать наш теплопрофилятор серии TCK?

Мы понимаем, что термическое профилирование является основой контроля качества процессов.В отличие от базовых регистраторов данных, наш профилировщик активно помогает вам оптимизировать ваш процесс, предоставляя практические знания с помощью показателей PWI и моделируемых корректировок кривых.долговечная перезаряжаемая батарея, и комплексный комплект аксессуаров (включая высокотемпературную ленту, пинцет и изоляционные перчатки),Серия TCK разработана, чтобы максимизировать операционную эффективность и минимизировать изменчивость процессов..

Готовы усовершенствовать свой термический процесс?

Не позволяйте температурным колебаниям повлиять на качество или урожайность вашего продукта.демонстрации программного обеспеченияПусть наша инженерная команда поможет вам достичь идеальной тепловой кривой для вашей производственной линии.
