Термопрофилометр TCK Series с сенсорным экраном, USB, RF для тестирования печей оплавления SMT PCB

Термопрофилометр TCK Series с сенсорным экраном, USB, RF беспроводной, для термопрофилирования в SMT печах оплавления и пайки волной, регистратор температуры для тестирования профилей печатных плат

Введение продукта

В современном производстве электроники и промышленных процессах отверждения точное поддержание температурных профилей имеет решающее значение для обеспечения надежности продукции и целостности паяных соединений. Термопрофилометр серии TCK — это передовое высокоточное решение для температурного тестирования, разработанное как для процессов оплавления, так и для пайки волной. Способный непрерывно тестировать до 20 наборов температурных кривых, этот профилометр сочетает в себе надежное аппаратное обеспечение с интеллектуальным программным обеспечением для анализа, обеспечивая точную оценку рабочего окна процесса и оптимизацию кривых. Разработанная для требовательных заводских условий, серия TCK является вашим идеальным инструментом для достижения безупречного управления температурным режимом.

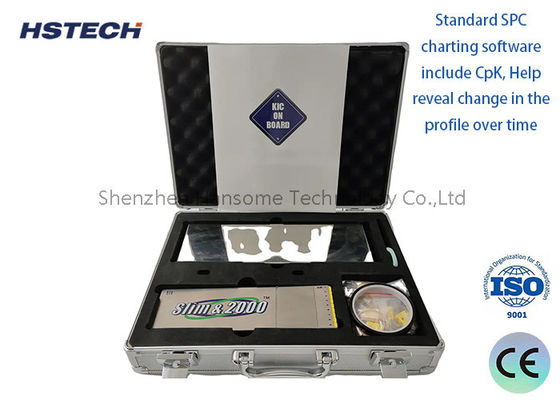

Стандартная комплектация

1.  Термопрофилометр
2.  Изоляционный бокс
3.  Линия температурного тестирования
4.  Линия загрузки данных
5.  Зарядное устройство
6.  Термостойкая клейкая лента
7.  CD с программным обеспечением
8.  Крестовая отвертка
9.  Пинцет
10.   Изолированные перчатки
11.   Припой
12.   Ножницы
13.   Футляр для прибора
14.   Руководство пользователя
15.   Сертификат приемки
16.   RF-приемопередатчик (выбирается в комплектации)
17.   Система тестирования волной пайки (выбирается в комплектации)

Основные технические характеристики

1.  Термопара: термопара типа K
2.  Интервал выборки: 0,05 сек — 600 сек (настраивается программным обеспечением)
3.  Запись данных: 80000 точек/канал, возможность записи 20 профилей
4.  Разрешение: 0,1℃
5.  Диапазон измерения температуры: 0—1000℃
6.  Точность измерения температуры: ±1,0℃
7.  Общая мощность: ≤120 мВт
8.  Рабочее напряжение: 3,6 В постоянного тока, перезаряжаемая батарея
9.  Размеры: 195(Д)×82(Ш)×21(В) мм, 195(Д)×103(Ш)×21(В) мм
10.   Изоляционный бокс: 245(Д)×100(Ш)×30(В) мм

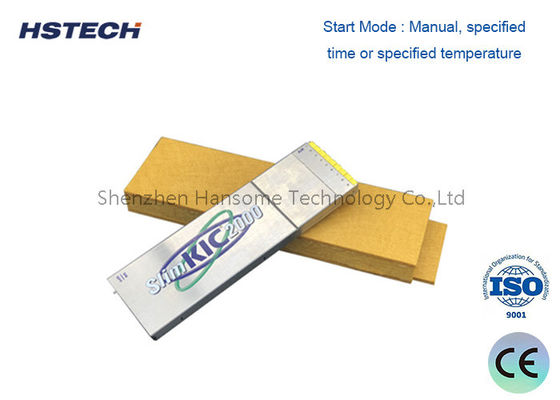

11.   Режим запуска: ручной, по заданному времени или по заданной температуре
12.   Режим записи: мониторинг/запись
13.   Режим подключения: USB/RF
14.   Версия программного обеспечения: Profilermanager 2.0

Менеджер библиотеки продуктов

Менеджер библиотеки машин

Менеджер библиотеки припоев

Менеджер библиотеки рецептов

Анализ данных

PWI

Пиковая температура, время превышения температуры

Время нахождения между температурами (оплавление)

Наклон между температурами (оплавление)

Наклон между временами (волновая пайка)

Универсальные сценарии применения

• SMT/DIP сборка электроники: Важно для оптимизации температурных кривых печей оплавления и пайки волной для предотвращения дефектов, таких как холодные паяные соединения или термический шок компонентов.
• Покрытие автомобилей и бытовой техники: Точное отслеживание температуры для процессов порошкового покрытия, антипригарных покрытий и отверждения автомобильных красок.
• Производство солнечных батарей и стекла: Мониторинг температурных профилей для процессов ламинирования солнечных панелей, закалки и отжига стекла.
• Промышленное отверждение и термообработка: Точное профилирование для отверждения эпоксидных смол, УФ-отверждаемых красок, спекания эмали и термообработки алюминиевых сплавов.
