PT100 PUR Jetting Valve HS PF PUR30CC Вентиль для раздачи горячего плавления для SMT FPC PCB сборки

Клапан для струйного дозирования PT100 PUR HS PF PUR30CC Высокоточный бесконтактный дозирующий клапан для SMT FPC PCB электронной сборки, оборудование для струйного дозирования термоплавкого полиуретанового клея

Введение продукта

Клапан для струйного дозирования PUR HS‑PF‑PUR30CC представляет собой высокоскоростной бесконтактный струйный дозирующий клапан для термоплавкого клея, разработанный для прецизионной промышленной автоматизации. Оснащенный модулем температурного зондирования PT100, этот клапан для струйного дозирования PUR обеспечивает стабильный нагрев для термоплавкого клея PUR, исключая контактное повреждение заготовок во время дозирования. Разработанный для клеевых картриджей объемом 30 куб. см, он поддерживает струйное дозирование сверхмелких точек и линий без контакта с подложками. Он может беспрепятственно интегрироваться с большинством платформ движения, широко используется для прецизионных процессов сборки SMT, FPC и PCB. Являясь основным компонентом дозирования, он решает распространенные проблемы, такие как непостоянный выход клея, царапины на заготовках и частые засорения клея в традиционных контактных системах дозирования.Он имеет следующие основные особенности и функции:

Высокоточное струйное дозирование: Клапан для струйного дозирования PUR использует передовую технологию струйного дозирования для очень точного контроля количества, скорости и положения впрыска клея. Эта точность делает его пригодным для применений, требующих высокоточного нанесения клея, таких как фиксация и герметизация прецизионных компонентов.

1. Регулируемость и программируемость: Оборудование имеет настраиваемые параметры распыления, такие как давление распыления клея, время распыления клея и режим распыления клея. Это позволяет операторам точно настраивать и оптимизировать параметры в соответствии с конкретными потребностями применения. Некоторые клапаны для струйного дозирования PUR также имеют программируемые функции, которые позволяют предварительно устанавливать несколько режимов и траекторий распыления клея для адаптации к различным требованиям процесса.
2. Эффективное производство: Клапан для струйного дозирования PUR имеет высокую скорость распыления клея и время отклика для повышения эффективности производства. Он подходит для условий массового производства, может быстро и точно выполнять задачу нанесения клея, а также повышать производственную мощность и эффективность производственной линии.
3. Сильная адаптивность: Клапан для струйного дозирования PUR подходит для клеевых материалов с различной вязкостью и текучестью, включая полиуретановый клей, эпоксидный клей, силиконовый клей и т. д. Гибкость конструкции сопла и клапана позволяет адаптировать его к различным свойствам клея и потребностям применения.
4. Функция самоочистки: Некоторые усовершенствованные клапаны для струйного дозирования PUR имеют функцию самоочистки, которая может удалять остатки клея из сопла с помощью чистящей жидкости или продувки газом, уменьшая засорение и трудоемкость обслуживания.
5. Принцип и управление

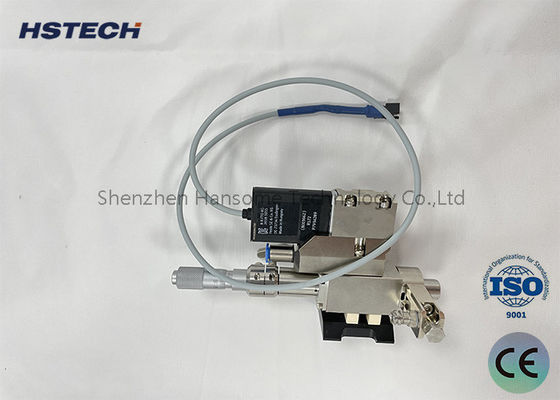

30CC PUR Jetting Valve

Клапан для впрыска PUR состоит из модуля нагрева бочки, модуля герметизирующей крышки, модуля нагрева сопла, модуля проточной части, модуля корпуса клапана и модуля теплоотвода.

1. Модуль нагрева бочки несет бочку, а также одноступенчатый нагрев с контролируемой температурой. Завершается первоначальный нагрев геля.
2. Модуль герметизирующей крышки герметизирует и создает давление в бочке, а также контролирует выходное давление через контроллер.
3. Модуль теплоотвода отводит тепло и снижает шум от корпуса клапана.
4. Пьезоэлектрический инжекционный клапан имеет модульную конструкцию, часть, контактирующая с гелем, спроектирована как модуль проточной части, а часть, не контактирующая с гелем, спроектирована как модуль корпуса клапана.
5. Модуль проточной части может быть изменен для удовлетворения требований дозирования в различных применениях.
6. Диаметры сопел в серии (от 40 мкм до 500 мкм).
7. Сопла подразделяются на тип с плоской струей, игольчатый тип и удлинительный тип.
8. Модули проточной части необходимо регулярно чистить в ультразвуковой ванне. Уплотнения нельзя погружать в органические растворители. Для очистки сопел требуются специальные инструменты, чтобы предотвратить их повреждение.
9. Контроллер струйного клапана

Сенсорный экран управляет пьезоэлектрическим инжекционным клапаном и системой дозирования, поддерживает связь MES, мощный, безопасный и надежный.

1. Сенсорный экран использует режим графического управления, компоненты системы дозирования и функцию управления отображаются графически, что лаконично и интуитивно понятно.

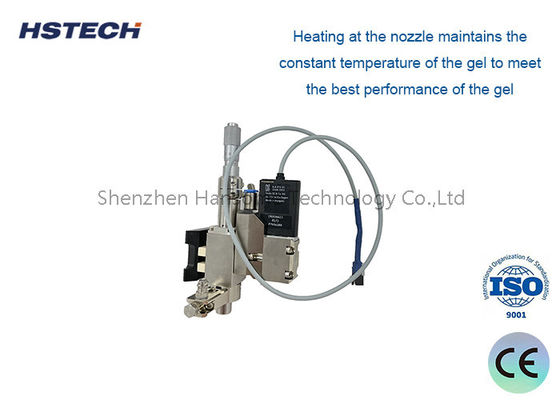

2. Устройство нагрева сопла: Перед дозированием сопло необходимо нагреть до подходящей температуры. Нагревательное устройство использует режим одноступенчатого нагрева.
3. Нагрев в сопле поддерживает постоянную температуру геля для обеспечения наилучшей производительности геля. Наилучшая производительность коллоида.
4. Спецификация

Перед дозированием сопло необходимо нагреть до подходящей температуры. Нагревательное устройство использует режим двухступенчатого нагрева.

1. Нагрев в сопле поддерживает постоянную температуру геля для обеспечения наилучшей производительности геля. Наилучшая производительность коллоида.
2. Спецификация

Модель

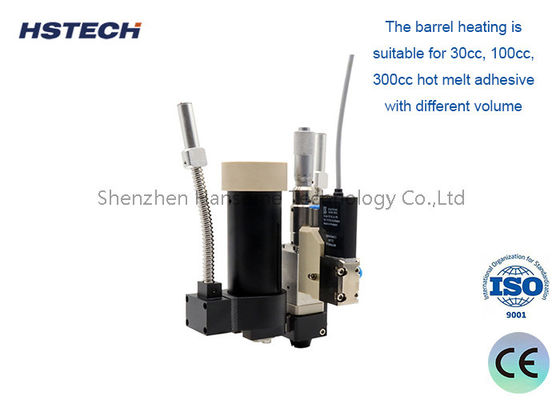

Нагрев бочки подходит для термоплавкого клея объемом 30 куб. см, 100 куб. см, 300 куб. см различного объема.

• Модульная конструкция, легкая замена деталей, простая отладка, широкий спектр технологических применений.
• Объем распыления может быть точным до 0,3 нл, точность согласованности пятен распыляемого клея до 98%.
• Возможно достижение минимальной ширины линии 0,17 мм, минимального диаметра пятна 0,15 мм при процессе распыления термоплавкого клея.
• Может соответствовать любой платформе движения на рынке.
• Универсальные сценарии применения

HS-PF-PUR30CC - это универсальный рабочий инструмент, разработанный для высокоточных производственных сред:

Потребительская электроника

• : Прецизионное структурное склеивание, герметизация и гидроизоляция в смартфонах, планшетах, смарт-часах и наушниках TWS.Автомобильная электроника
• : Надежное склеивание и герметизация автомобильных фар, приборных панелей, датчиков и компонентов аккумуляторных батарей электромобилей.Упаковка полупроводников и светодиодов
• : Микродозирование для MiniLED, склеивание оптических линз и инкапсуляция чипов, где требуется чрезвычайная точность.Медицинские устройства
• : Чистое, точное нанесение клея для одноразовых медицинских устройств и чувствительного диагностического оборудования.Почему стоит выбрать наш клапан для струйного дозирования PUR?

Мы понимаем, что в микродозировании надежность и точность являются обязательными. HS-PF-PUR30CC изготовлен из прочных, износостойких материалов и имеет двойную воздушную схему, которая обеспечивает быстрое отсечение клея на 90°, уменьшая вариативность потока и поддерживая стабильную производительность. Наша модульная структура не только продлевает срок службы критически важных компонентов, но и значительно снижает затраты на техническое обслуживание. Опираясь на всестороннюю техническую поддержку, наш клапан разработан для максимизации вашей общей эффективности оборудования (OEE) и обеспечения безупречного качества продукции.

Готовы улучшить свой процесс дозирования?

Не позволяйте непостоянному нанесению клея ставить под угрозу качество вашей продукции или замедлять производственную линию. Обновитесь до точности и скорости клапана для струйного дозирования PUR HS-PF-PUR30CC уже сегодня. Свяжитесь с нами прямо сейчас для получения индивидуального предложения, технических паспортов или для обсуждения ваших конкретных задач по дозированию. Позвольте нашей команде инженеров помочь вам достичь идеального соединения для ваших передовых производственных нужд.
