Модульная конструкция реактивного клапана PUR HS-PF-PUR30CC Высокоточный дозатор

Модульная конструкция PUR-клапана для струйного дозирования HS-PF-PUR30CC для высокоточного дозирования термоплавкого клея без контакта

Введение продукта

HS-PF-PUR30CC — это высокопроизводительный струйный клапан PUR, разработанный для точного дозирования термоплавкого клея в SMT, PCBA, упаковке полупроводников, сборке светодиодов и производстве потребительской электроники. Он поддерживает бесконтактное струйное дозирование PUR, термоплавкого клея и других высоковязких жидкостей, помогая достичь стабильного размера капли, стабильной ширины линии и надежной адгезии в автоматизированных производственных линиях.

Благодаря нагреваемой камере для клея объемом 30 куб. см и встроенной конструкции контроля температуры клапан поддерживает стабильную вязкость клея во время непрерывной работы. Это помогает уменьшить образование нитей, капель и колебаний объема, вызванных изменениями температуры, что делает его пригодным для высокоскоростного дозирования, заполнения зазоров, краевого склеивания, формирования барьера и заполнения, а также для структурного склеивания.

Принцип и управление

1. Струйный клапан PUR состоит из модуля нагрева барабана, модуля герметизации под давлением, модуля нагрева сопла, модуля проточной части, модуля корпуса клапана и модуля теплоотвода.

2. Модуль нагрева барабана удерживает барабан, а также обеспечивает одноступенчатый нагрев с контролируемой температурой. Завершается первоначальный нагрев геля.

3. Модуль герметизации под давлением герметизирует и создает давление в барабане, а также контролирует выходное давление через контроллер.

4. Модуль теплоотвода рассеивает тепло и снижает шум от корпуса клапана.

5. Пьезоэлектрический струйный клапан имеет модульную конструкцию: часть, контактирующая с гелем, спроектирована как модуль проточной части, а часть, не контактирующая с гелем, — как модуль корпуса клапана.

6. Модуль проточной части может быть изменен для удовлетворения требований к дозированию в различных приложениях.

7. Диаметры сопел в серии (от 40 мкм до 500 мкм).

8. Сопла подразделяются на тип с плоской струей, игольчатый тип и удлиненный тип.

9. Модули проточной части необходимо регулярно чистить в ультразвуковой ванне. Уплотнения нельзя погружать в органические растворители. Для очистки сопел требуются специальные инструменты, чтобы предотвратить их повреждение.

Контроллер струйного клапана

1. Сенсорный экран управляет пьезоэлектрическим струйным клапаном и системой дозирования, поддерживает связь с MES, мощный, безопасный и надежный.

2. Сенсорный экран использует режим графического управления, компоненты системы дозирования и функцию отображения управления отображаются графически, что лаконично и интуитивно понятно.

3. Устройство нагрева сопла: перед дозированием сопло необходимо нагреть до подходящей температуры. Устройство нагрева использует одноступенчатый режим нагрева.

4. Нагрев в сопле поддерживает постоянную температуру геля для достижения наилучшей производительности геля. Наилучшая производительность коллоида.

Нагрев сопла и барабана

1. Перед дозированием сопло необходимо нагреть до подходящей температуры. Устройство нагрева использует двухступенчатый режим нагрева.

2. Нагрев в сопле поддерживает постоянную температуру геля для достижения наилучшей производительности геля. Наилучшая производительность коллоида.

Спецификация

Преимущества

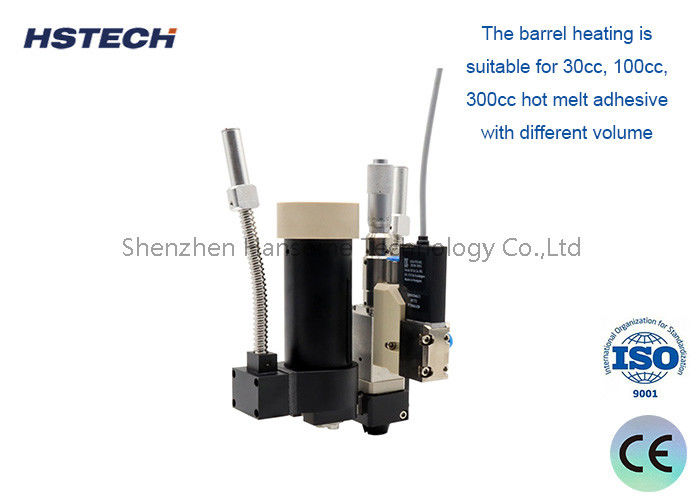

1. Нагрев барабана подходит для термоплавкого клея объемом 30 куб. см, 100 куб. см, 300 куб. см разного объема.

2. Модульная конструкция, легкая замена деталей, простая отладка, широкий спектр технологических применений.

3. Объем распыления может быть точным до 0,3 нл, точность согласованности пятен распыления клея до 98%.

4. Может быть реализована минимальная ширина линии 0,17 мм, минимальный диаметр пятна 0,15 мм при распылении термоплавкого клея.

5. Может соответствовать любой платформе движения на рынке.

Сценарии применения

• Сборка SMT и PCBA
  Подходит для предварительной фиксации компонентов, структурного склеивания и локального дозирования клея на печатных платах и платах PCBA.
• Термоплавкое склеивание PUR
  Используется для процессов склеивания, требующих нагретого клея PUR, таких как герметизация рам, краевое склеивание и фиксация при сборке.
• Производство потребительской электроники
  Идеально подходит для смартфонов, планшетов, носимых устройств, камер и мелких электронных устройств, требующих точного нанесения клея.
• Сборка светодиодных и осветительных модулей
  Поддерживает дозирование клея для светодиодных модулей, световых полос, радиаторов и фиксации оптических компонентов.
• Упаковка полупроводников и чипов
  Может применяться в процессах заполнения зазоров, формирования барьера и заполнения, герметизации краев и защитной инкапсуляции.
• Автомобильная электроника и промышленные PCBA
  Помогает повысить стабильность склеивания для плат управления, модулей датчиков, силовых модулей и узлов с высокой надежностью.

Почему стоит выбрать наш струйный клапан PUR HS-PF-PUR30CC

• Специализация на применении PUR и термоплавких клеев
  Клапан разработан для работы с нагретыми высоковязкими клеями, что делает его пригодным для сложных процессов дозирования PUR.
• Стабильное качество струйного дозирования
  Интегрированный нагрев и конструкция проточной части помогают поддерживать стабильность клея, уменьшая образование нитей, капель и непостоянный объем капель.
• Защита процесса бесконтактным способом
  Струйное дозирование минимизирует контакт сопла с заготовкой, помогая защитить чувствительные компоненты и неровные поверхности.
• Простая интеграция в автоматизированные линии
  Может быть установлен на стандартные платформы дозирования и управляться через контроллеры дозирования или системы автоматизации.
• Практичный объем 30 куб. см
  Камера объемом 30 куб. см обеспечивает баланс между временем непрерывной работы и габаритами оборудования, поддерживая эффективное производство без частых дозаправок.
• Удобная в обслуживании конструкция
  Модульные компоненты облегчают чистку, замену сопел и ежедневное обслуживание, помогая сократить перерывы в производстве.
• Доступна техническая поддержка
  Мы можем помочь подтвердить подходящие сопла, настройки температуры, согласование контроллера и параметры процесса в соответствии с типом вашего клея и применением.

Свяжитесь с нами для получения предложения

Если вам нужен надежный струйный клапан PUR для дозирования термоплавкого клея, HS-PF-PUR30CC может стать отличным выбором для автоматизированного склеивания и прецизионного дозирования.

Пожалуйста, сообщите нам тип клея, вязкость, требуемый размер капли или ширину линии, скорость дозирования, рабочую температуру и требования к интерфейсу машины. Мы поможем порекомендовать подходящую конфигурацию и предоставим соответствующее предложение.
