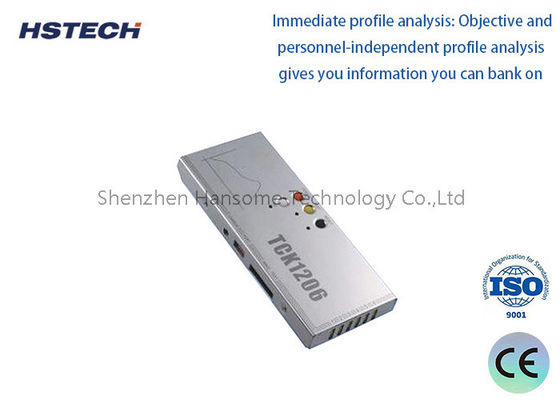

Термопрофилометр серии TCK с сенсорным экраном, USB, RF для тестирования температуры пайки в электронном производстве

ВТепловой профилировщик серии TCKявляется передовой системой температурного профилирования, разработанной для проверки и оптимизации процессов сварки в производстве электроники.профилирование печи с обратным потокомиПрофилирование волновой сварки, этот многоканальный регистратор данных фиксирует тепловые кривые в режиме реального времени с лабораторной точностью.Серия TCK гарантирует, что ваш процесс будет соответствовать спецификации., соответствует стандартам IPC/JEDEC и исключает дорогостоящую переработку.это важнейший инструмент для инженеров SMT, требующих повторяемого качества и полной прослеживаемости.

Стандартный состав

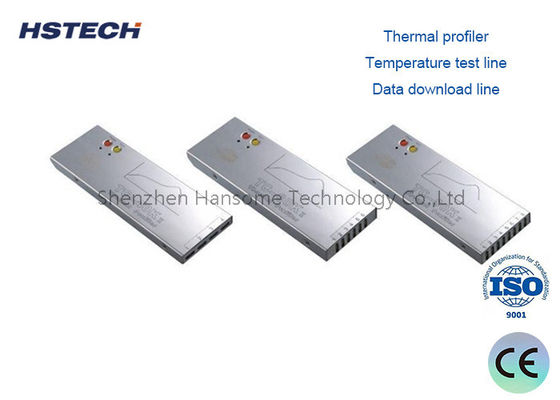

1Термопрофилятор 2. Изоляционная коробка

3. Линия испытания температуры 4. Линия загрузки данных

5Зарядное устройство 6.

7Программное обеспечение CD 8.

10. Изолированные перчатки 11.

12Ножницы 13.

14Руководство пользователя 15. Сертификат принятия

16. Радиочастотный приемник (выберите состав)

17. Система испытания волн (выбрать состав)

Основные технические характеристики

1Термопары: термопары типа K

2Интервал отбора проб:0.05sec---600sec Установлено с помощью программного обеспечения

3Запись данных: 80000 точек/канал, может записывать 20 наборов профилей

4Разрешение: 0,1°C

5Диапазон измерения температуры: 0~1000°C

6Точность измерения температуры: ±1,0°C

7Общая мощность: ≤ 120 мВт

8Рабочее напряжение:3.6VDC, перезаряжаемая батарея

9Размеры: 195 ((L) × 82 ((W) × 21 ((H) мм 195 ((L) × 103 ((W) × 21 ((H) мм

10, изоляционная коробка:245 ((L) × 100 ((W) × 30 ((H) мм

10Режим запуска: ручной, указанное время или указанная температура

11Режим записи: Монитор/Запись

12Режим подключения: USB/RF

13Версия программного обеспечения: ProfiilerManager 2.0

• Процесс проверки обратного потока SMT:Определить и проверить оптимальные параметры всасывания, пика и TAL (Time Above Liquidus) для внедрения новых продуктов (NPI).
• Волновая и селективная сварка:Следите за градиентами предварительного нагрева и температурой сварочной кастрюли, чтобы предотвратить холодные соединения или деламинирование ПКБ.
• Процессы отверждения и склеивания:Профильные ультрафиолетовые/термоочистительные печи для заполнения, конформного покрытия и применения клея.
• Автомобильная и аэрокосмическая электроника:Создавать аудируемые термические записи, требуемые IATF 16949, AS9100 и другими системами управления качеством.
• Контрактное производство (EMS):Быстрая проверка перехода между задачами клиента для обеспечения последовательности результатов первого прохождения.
• Анализ сбоев и НИОКР:Диагностируйте проблемы с могильными камнями, мочеиспусканием или мочеиспусканием, сопоставляя тепловые данные с картами дефектов.

1. Настоящая глобальная совместимость:Универсальная зарядка напряжением, метрическое/имперское переключение и многоязычное программное обеспечение устраняют региональные барьеры.
2. Более низкая стоимость владения:Заменяемые тепловые щиты и термопарные разъемы для полевого обслуживания снижают долгосрочные расходы по сравнению с конкурентами с герметизированным блоком.
3. Программное обеспечение на вашем языке:Интуитивный пользовательский интерфейс требует минимальной подготовки; встроенный PWI устраняет догадки, чтобы операторы, а не только инженеры, могли уверенно проверять профили.
4. Устойчивость цепочки поставок:Стандартизированные компоненты и глобальные партнерские отношения по калибровке обеспечивают быструю обработку, избегая длительных простоев в ожидании заводского ремонта.
5. Семейство масштабируемых продуктов:Начните с TCK-6 для базовых линий и перейдите на TCK-12 для сложных автомобильных плат – все с использованием одной и той же программной платформы и аксессуаров.

Перестань догадываться и начни профилировать.Запросите бесплатную оценку демонстрационного блокаили скачайте наш образец тепловизора, чтобы увидеть серию TCK в действии.Наши инженеры готовы помочь вам выбрать правильную конфигурацию канала и тепловой щит для вашей конкретной печи и сложности доски.
