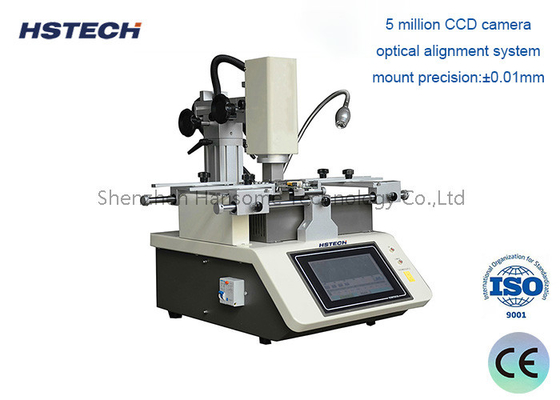

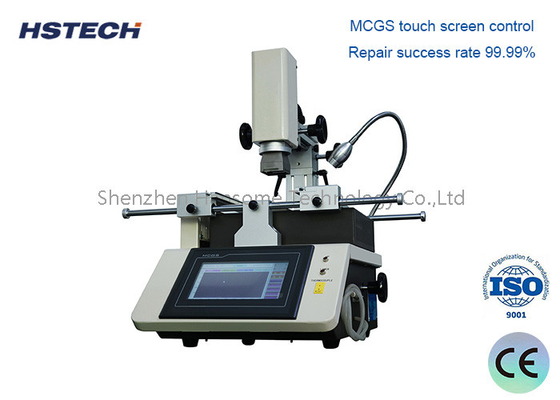

Прикосновение к экрану BGA переработки станции 3 нагревательных зон Руководство по электронной сборке

Станция переработки BGA:

Цель:
Станции переработки BGA - это специализированное оборудование, используемое для удаления и замены компонентов BGA на печатных платах.
Компоненты BGA представляют собой поверхностно-монтируемые интегральные схемы (ИК), которые имеют сетку сварных шаров на нижней стороне, что создает уникальные проблемы во время ремонта и переработки.

Ключевые компоненты:
Система высокоточного нагрева: обычно используется инфракрасный (IR) или горячий воздух для выборочного нагрева компонента BGA для безопасного удаления и установки.
Инструменты для удаления и размещения компонентов: используйте вакуумные сосуды или другие специализированные инструменты для аккуратного подъема и размещения компонента BGA.
Системы выравнивания и визуализации: обеспечивают точное выравнивание компонента BGA во время размещения, часто с помощью камер и программного обеспечения.
Платформы переработки: обеспечивают безопасную и контролируемую температурой среду для процесса переработки.

Процесс переработки:
Подготовка: ПКБ закрепляется на платформе переработки, а область вокруг целевого компонента BGA готовится к переработке.
Нагрев: нагревательная система используется для постепенного нагрева компонента BGA, расплавления сварных шаров и снятия компонента.
Удаление: компонент аккуратно снимается с ПКБ с помощью специальных инструментов, не повреждая подложки или следы.
Очистка: ПКБ-папки очищаются, чтобы удалить остатки сварки или потока, обеспечивая чистую поверхность для нового компонента.
Размещение нового компонента: заменяющий компонент BGA точно выровняется и помещается на ПКБ, а затем перемещается с помощью системы нагрева.

Усовершенствованные функции:
Автоматизированные процедуры переработки: некоторые станции переработки BGA предлагают предварительно запрограммированные последовательности переработки для конкретных типов компонентов, упрощая процесс.
Интегрированная камера и программное обеспечение: передовые системы используют машинное зрение и программное обеспечение для оказания помощи в выравнивании и размещении компонентов.
Профилирование температуры: Возможность контроля и контроля температурного профиля во время процесса переработки, обеспечивающего правильный обратный поток сварки.

Применение:
Ремонт и переработка электроники: Замена неисправных или поврежденных компонентов BGA на печатных пластинках, таких как те, которые встречаются в потребительской электронике, промышленном оборудовании и аэрокосмических / оборонных системах.
Прототипные модификации: позволяют инженерам быстро и точно перерабатывать компоненты BGA на этапе разработки продукта.
Поддержка производства: предоставление возможности переработки компонентов BGA в процессе малого или серийного производства.
