Введение
PUR Jetting Valve - это устройство, используемое для точного распыления полиуретанового клея (Polyurethane Adhesive) или аналогичных жидких материалов с высокой вязкостью.Автомобильное производство, аэрокосмической и других промышленных областях, которые требуют точного применения клея.

The working principle of PUR Jetting Valve is to spray polyurethane glue or other high-viscosity liquid materials from the nozzle through pneumatic or electromechanical driving to form precise glue lines or spots

Он имеет следующие основные характеристики и функции:

1Высокоточный впрыск: PUR Jetting Valve использует передовую технологию впрыска, чтобы очень точно контролировать количество, скорость и положение впрыска клея.Эта точность делает его подходящим для применений, требующих высокоточного нанесения клея, такие как крепление и уплотнение деталей высокой точности.

2.Регулируемость и программируемость: оборудование имеет регулируемые параметры распыления, такие как давление распыления клея, время распыления клея и режим распыления клея.Это позволяет операторам отрегулировать и оптимизировать на основе конкретных потребностей приложенияНекоторые PUR Jetting Valve также имеют программируемые функции, которые могут предустановлять несколько режимов и путей распыливания клея для адаптации к различным требованиям процесса.

3Эффективное производство: PUR Jetting Valve имеет быструю скорость распыления клея и время отклика для повышения эффективности производства.может быстро и точно выполнять задачу по нанесению клея, и улучшить производственные мощности и эффективность производственной линии.

4Сильная адаптивность: PUR Jetting Valve подходит для клеевых материалов с различной вязкостью и текучестью, включая полиуретановое клеевое вещество, эпоксидное клеевое вещество, силиконовое клеевое вещество и т.д.Гибкость конструкции сопла и клапана позволяет адаптировать его к различным свойствам клея и потребностям приложения.

5.Функция самоочистки: некоторые передовые клапаны PUR Jetting имеют функцию самоочистки, которая может удалять остаточный клей в соплах с помощью очистки жидкости или газа,сокращение засорения и работ по техническому обслуживанию.

Принцип и контроль

30CC ПУР-реакционный клапан
1Впрысковый клапан PUR состоит из модуля нагрева барабана, модуля нагнетания крышки, модуля нагрева сосуда, модуля потока, модуля корпуса клапана и модуля рассеивания тепла.

2Модуль нагрева бочки несет бочку, а также одноступенчатое нагревание с регулируемой температурой.

3Модуль с нагнетаемой крышкой уплотняет и нагнетает барабан и контролирует давление выхода через контроллер.

4Модуль рассеивания тепла рассеивает тепло и уменьшает шум из корпуса клапана.

5Пиезоэлектрический впрыск принимает модульную конструкцию, часть, контактирующая с гелем, спроектирована как модуль бега,и часть, не контактирующая с гелем, предназначена как модуль корпуса клапана.

6Модуль пути потока может быть изменен для удовлетворения требований дозировки в различных приложениях.

7Диаметры ноздрей в серии (от 40 мкм до 500 мкм).

8Насадки подразделяются на тип плоского струя, тип иглы и тип расширения.

9Модули бегунов должны регулярно очищаться в ультразвуковой очистительной системе. Упорные пломбы не должны погружаться в органические растворители. Для очистки сосудов требуются специальные инструменты, чтобы предотвратить повреждение сосудов..

Контроллер реактивного клапана
1. Сенсорный экран управляет пиезоэлектрическим впрыском и системой подачи, поддерживает MES-коммуникацию, мощную, безопасную и надежную.

2На сенсорном экране используется графический режим управления, компоненты системы распределения и функция управления отображаются графически, что является лаконичным и интуитивным.

3Нагревательное устройство с соплами: перед подачей необходимо нагреть сопла до подходящей температуры. Нагревательное устройство использует одноступенчатый режим нагрева.

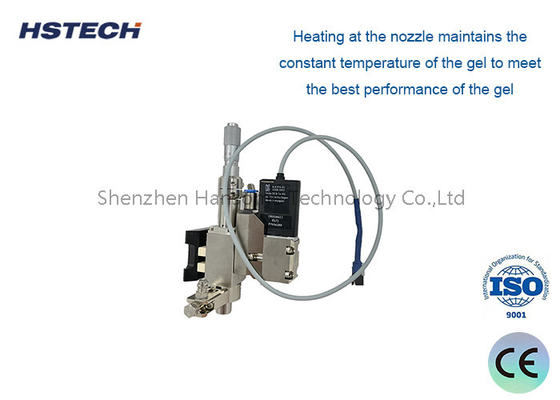

4Нагрев на соплах поддерживает постоянную температуру геля для достижения наилучшей производительности геля.

Нагреватель на сосудах и бочках

1Перед подачей необходимо нагреть сопла до подходящей температуры.

2Нагрев на соплах поддерживает постоянную температуру геля для достижения наилучшей производительности геля.

Спецификация

Преимущества

1Нагреватель для бочек подходит для 30cc, 100cc, 300cc горячего плавильного клея с различным объемом.

2Модулированный дизайн, легкая замена деталей, простая отладка, широкий спектр процессов.

3Объем распыления может быть точным до 0,3nL, точность консистенции пятна клея распыления до 98%.

4Минимальная ширина линии 0,17 мм, минимальный диаметр точки 0,15 мм в процессе распыления горячего расплавленного клея может быть реализован.

5Он может сочетаться с любой платформой на рынке.

Область применения

SMT/FPC/PCB,сборка, сборка плоских дисплеев, упаковка полупроводников, светодиодная промышленность, промышленность медицинского оборудования, промышленность белья без маркировки.
