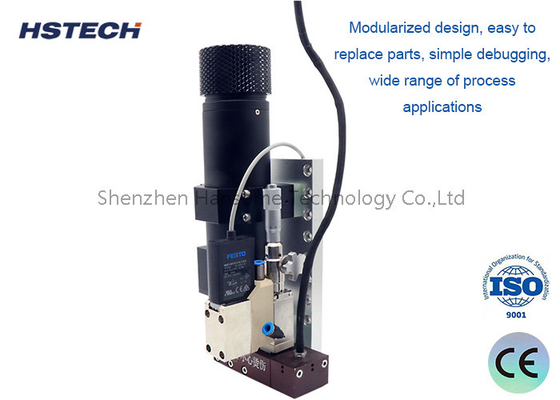

0~2.0Kpa PUR Jetting Valve HS-PF-PUR30CC-A/B с 200 точками/сек

0~2.0Kpa PUR Jetting Valve HS-PF-PUR30CC-A/B с 200 точками/сек

Принцип и контроль

300СВПР-реакционный клапан
1Впрысковый клапан PUR состоит из модуля нагрева барабана, модуля нагнетания крышки, модуля нагрева сосуда, модуля потока, модуля корпуса клапана и модуля рассеивания тепла.

2Модуль нагрева бочки несет бочку, а также одноступенчатое нагревание с регулируемой температурой.

3Модуль с нагнетаемой крышкой уплотняет и нагнетает барабан и контролирует давление выхода через контроллер.

4Модуль рассеивания тепла рассеивает тепло и уменьшает шум из корпуса клапана.

5Пиезоэлектрический впрыск принимает модульную конструкцию, часть, контактирующая с гелем, спроектирована как модуль бега,и часть, не контактирующая с гелем, предназначена как модуль корпуса клапана.

6Модуль пути потока может быть изменен для удовлетворения требований дозировки в различных приложениях.

7Диаметры ноздрей в серии (от 40 мкм до 500 мкм).

8Насадки подразделяются на тип плоского струя, тип иглы и тип расширения.

9Модули бегунов должны регулярно очищаться в ультразвуковой очистительной системе. Упорные пломбы не должны погружаться в органические растворители. Для очистки сосудов требуются специальные инструменты, чтобы предотвратить повреждение сосудов..

Контроллер реактивного клапана
1. Сенсорный экран управляет пиезоэлектрическим впрыском и системой подачи, поддерживает MES-коммуникацию, мощную, безопасную и надежную.
2На сенсорном экране используется графический режим управления, компоненты системы распределения и функция управления отображаются графически, что является лаконичным и интуитивным.
3Нагревательное устройство с соплами: перед подачей необходимо нагреть сопла до подходящей температуры. Нагревательное устройство использует одноступенчатый режим нагрева.
4Нагрев на соплах поддерживает постоянную температуру геля для достижения наилучшей производительности геля.

Нагреватель на сосудах и бочках

1Перед подачей необходимо подогреть сопла до подходящей температуры.
2Нагрев на соплах поддерживает постоянную температуру геля для достижения наилучшей производительности геля.

Спецификация

Преимущества

1Нагреватель для бочек подходит для 30cc, 100cc, 300cc горячего плавильного клея с различным объемом.
2Модулированный дизайн, легкая замена деталей, простая отладка, широкий спектр процессов.
3Объем распыления может быть точным до 0,3nL, точность консистенции пятна клея распыления до 98%.
4Минимальная ширина линии 0,17 мм, минимальный диаметр точки 0,15 мм в процессе распыления горячего расплавленного клея может быть реализован.
5Он может сочетаться с любой платформой на рынке.

Область применения

SMT/FPC/PCB,сборка, сборка плоских дисплеев, упаковка полупроводников, светодиодная промышленность, промышленность медицинского оборудования, промышленность белья без маркировки.
