| Место происхождения: | Китай |
| Фирменное наименование: | HSTECH |
| Сертификация: | CE |
| Номер модели: | HS-PF-PUR30CC |
| Количество мин заказа: | 1 шт. |
|---|---|
| Цена: | Negotiable |
| Упаковывая детали: | картонная упаковка |
| Время доставки: | 3-5 рабочих дней |
| Условия оплаты: | T/T, Western Union, MoneyGram |
| Поставка способности: | 100 наборов в неделю |
| Наименование продукта: | HSTECH | Применение: | SMT/FPC/PCB,сборка |
|---|---|---|---|
| Качество: | испытанное 100% | Гарантия: | 1 год |
| Материал теплоизоляционного блока: | ВЗГЛЯД УКРАДКОЙ | Метод измерения температуры: | PT100 |
| Давление воздуха в шприце: | 0 ~ 2,0 КПа |
30CC PUR Jetting Valve SMT/FPC/PCB,сборка с 0 ~ 2,0 КПа
Принцип и контроль

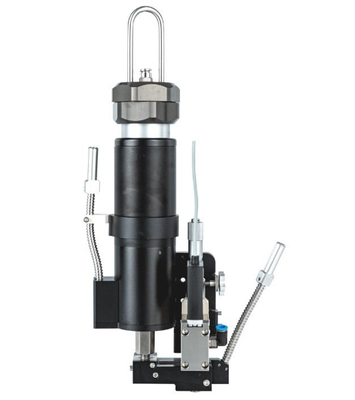

30CC ПУР выпускной клапан:
1Впрыскный клапан PUR состоит из модуля нагрева барабана, модуля нагнетания крышки, модуля нагрева сосуда, модуля потока, модуля корпуса клапана и модуля рассеивания тепла.
2Модуль нагрева бочки несет бочку, а также одноступенчатое нагревание с регулируемой температурой.
3Модуль с нагнетаемой крышкой запечатывает и нагнетает барабан и контролирует давление выхода через контроллер.
4Модуль рассеивания тепла рассеивает тепло и уменьшает шум из корпуса клапана.
5Пиезоэлектрический впрыск принимает модульную конструкцию, часть, контактирующая с гелем, спроектирована как модуль бега,и часть, не контактирующая с гелем, предназначена как модуль корпуса клапана.
6Модуль пути потока может быть изменен для удовлетворения требований дозировки в различных приложениях.
7Диаметры сосудов в серии (от 40 мкм до 500 мкм).
8Насадки подразделяются на тип плоского струя, тип иглы и тип расширения.
9Модули бегунов должны регулярно очищаться в ультразвуковой очистительной системе. Пломбы не должны погружаться в органические растворители. Для очистки сосудов требуются специальные инструменты, чтобы предотвратить повреждение сосудов..
Контроллер реактивного клапана:
1. Сенсорный экран управляет пиезоэлектрическим впрыском и системой подачи, поддерживает связь MES, мощный, безопасный и надежный.
2На сенсорном экране используется графический режим управления, компоненты системы распределения и функция управления отображаются графически, что является кратким и интуитивным.
3Нагревательное устройство с соплами: перед подачей необходимо нагреть сопла до подходящей температуры. Нагревательное устройство имеет одноступенчатый режим нагрева.
4Нагрев на соплах поддерживает постоянную температуру геля для достижения наилучшей производительности геля.
Нагреватель для сосудов и бочек:
1Перед подачей необходимо нагреть сопла до подходящей температуры.
2Нагрев на соплах поддерживает постоянную температуру геля для достижения наилучшей производительности геля.
Спецификация:
| Модель | HS-PF-PUR30CC | HS-PF-PUR300CC-A/B |
| Размер (L*W*H) | 116 мм*96 мм*218 мм | 116 мм*96 мм*218 мм |
| Вес | Около 1,2 кг. | Около 1,5 кг. |
| Материал теплоизоляционного блока | PEEK | PEEK |
| Метод измерения температуры | PT100 | PT100 |
| Температура нагрева в бочке | ≤ 150°C | ≤ 160°C |
| Давление воздуха в шприце | 0 ~ 2,0 КПа | 0 ~ 2,0 КПа |
| Точность распределения клея | > 98% | > 98% |
| Минимальная ширина линии клея | 0.35 мм | 0.5 мм |
| Диапазон вязкости | 1 ~ 100000Cps | 1 ~ 100000Cps |
| Скорость рейса | 200 баллов/сек | 200 баллов/сек |
| Материал клапана | Сверхжесткая нержавеющая сталь | Сверхжесткая нержавеющая сталь |
| Материал сопла | Вольфрамовая сталь | Вольфрамовая сталь |
| Нагревательное напряжение | 220 В | 220 В |
| Температура нагрева сиденья | ≤ 250°C | ≤ 250°C |
| Давление воздуха клапана | 60,5-7,0 КПа | 6.0~7.0Kpa |
| Объем распределения клея | 0.3nl | 0.3nl |
| Диаметр наибольшего количества клея | 0.3 мм | 0.4 мм |
| Источник питания | Сухой сжатый газ | Сухой сжатый газ |
| Применяемая жидкость | PUR - клей на горячем расплаве, силиконовые изделия, эпоксидная смола и т.д. | Большинство горючих клеев, силикона, красного клея, эпоксидной смолы, черного клея и т.д. |
Преимущества:
1Нагреватель для бочек подходит для 30cc, 100cc, 300cc горячего плавильного клея с различным объемом.
2Модулированный дизайн, легкая замена деталей, простая отладка, широкий спектр процессов.
3Объем распыления может быть точным до 0,3nL, точность консистенции пятна клея распыления до 98%.
4. Минимальная ширина линии 0,17 мм, минимальный диаметр точки 0,15 мм в процессе распыления горячего расплавленного клея может быть реализован.
5Он может сочетаться с любой платформой на рынке.
Область применения:
SMT/FPC/PCB,сборка, сборка плоских дисплеев, упаковка полупроводников, светодиодная промышленность, промышленность медицинского оборудования, промышленность нижнего белья без маркировки.
