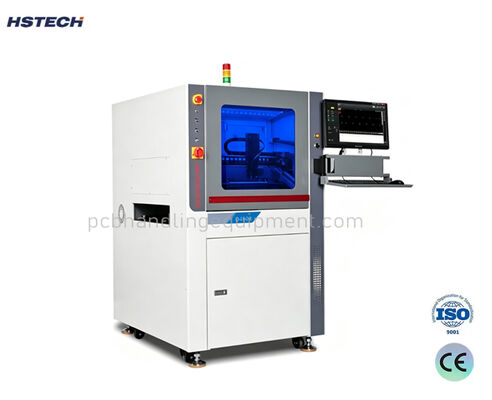

Высокоскоростная однополосная клеераспределительная машина с бесконтактным впрыском

Наименование марки:	HSTECH
Номер модели:	Д450С/Д1200С
МОК:	1 ПК
цена:	negotiable
Условия оплаты:	Т/Т
Способность к поставкам:	50 ПК/месяц

Подробная информация

Описание продукта

Подробная информация

Место происхождения:

Китай

Сертификация:

CE,ISO

Название продукта:

Клейский дозирующий машина

Метод управления:

ПЛК + карта управления движением

ПЗС-матрица визуального позиционирования:

компенсация за позицию

Способность распределить:

10КК/30КК/50КК/60КК

Очистка сопла клапана:

Вакуумная чистка

Гарантия:

1 год

Упаковывая детали:

Деревянный

Поставка способности:

50 ПК/месяц

Выделить:

машина для распределения клея с одной трассой

неконтактный впрысковой клапан-распределитель клея

Высокоскоростная клеераздающая машина

Описание продукта

Высокоскоростная однопутная машина для дозирования клея с бесконтактным инжекторным клапаном

Дозаторы клея серии D имеют усовершенствованную конструкцию, подходящую для различных производственных условий, и обеспечивают исключительную экономическую эффективность. Комплексная конфигурация отвечает требованиям к дозированию материалов различных спецификаций.

Использует технологию бесконтактного впрыскивающего клапана для обеспечения равномерности дозирования, повышения производительности и минимизации потерь материала. Сочетает в себе несколько технологий дозирования для предоставления индивидуальных решений.

Технические характеристики микрораздачи

Минимальный диаметр точки дозирования: 0,2 мм.
Минимальная ширина линии: 0,25 мм.
Допустимая ширина перелива клея: 0,1 мм.
Минимальный объем дозирования: 2л.

Контроль микрообъемов на уровне нанолитров отвечает требованиям сверхточного производства микрочипов, крошечных компонентов и ультратонких FPC, эффективно уменьшая количество дефектов и повышая выход готовой продукции.

Технические характеристики

Товар (модель)	Д450С	Д1200С
Монолитный каркас	L950D1300H1600 (мм)	L1800D1300H1600 (мм)
Метод управления	ПЛК + карта управления движением	ПЛК + карта управления движением
ПЗС-матрица визуального позиционирования	Компенсация смещения позиции	Компенсация смещения позиции
Транспортный путь	Высокотемпературный ленточный конвейер, односекционный путь (опционально трехсекционный путь)	Высокотемпературный ленточный конвейер, односекционный путь (опционально трехсекционный путь)
Шаговый моторный транспорт	0,8–15 м/мин	0,8–15 м/мин
Автоматическая регулировка амплитуды	Одиночный трек: 50~510 мм	Одиночный трек: 50~510 мм
Режим движения X/Y/Z	Серводвигатель + ШВП (дополнительный линейный двигатель)	линейный двигатель оси X; Серводвигатель оси Y/Z + шариковый винт
Максимальная скорость	1000 мм/с	1000 мм/с
Точность работы	±0,02 мм	±0,02 мм
Ход дозирования	Х=510мм, Y=510мм, Z=100мм	Х=1200мм, Y=510мм, Z=100мм
Оборудованное количество клапанов	Стандартный один комплект (опционально два комплекта, двойное расстояние между клапанами с электрической регулировкой)	Стандартный один комплект (опционально два комплекта, двойное расстояние между клапанами с электрической регулировкой)
Клапан Обогрева	Температура окружающей среды ~ 100°С	Температура окружающей среды ~ 80°С, ±3°С
Дозирующая способность	10КК/30КК/50КК/60КК	10КК/30КК/50КК/60КК
Обнаружение клея	Автоматическое обнаружение	Автоматическое обнаружение
Очистка сопла клапана	Чистка пылесосом	Чистка пылесосом
Коммуникационный интерфейс	СМЕМА	СМЕМА
Режим программирования	Оффлайн или онлайн визуальное программирование	Импортируйте любой файл патч-машины или онлайн-визуальное программирование.
Входное напряжение	220 В 50/60 Гц	220 В 50/60 Гц
Давление воздуха	0,6 МПа	0,6 МПа
Общая мощность	2,4 КВт	3 КВт
Общий вес	650 кг	750 кг
Стандарт безопасности	CE	CE

Основные области применения

Высокоскоростной дозатор D450S предназначен для прецизионного производства жидкостей в высокотехнологичной электронной промышленности, охватывая 9 основных процессов:

Недополнение:Нижнее наполнение для чипов BGA и POP для повышения ударопрочности и защиты от влаги.
Прецизионное конформное покрытие:Изоляция печатной платы, водонепроницаемое и антикоррозийное защитное покрытие.
Плотина и засыпка:Строительство дамбы с последующей заливкой для крупногабаритной стружки во избежание перелива клея
Упаковка УДАРА:Инкапсуляция светодиодных чипов COB и датчиков камеры
Усиление компонентов FPC:Укрепление гибких плат и мест изгиба
Инкапсуляция контактов:Изоляция и герметизация клемм разъема
Стек POP-упаковки:Наполнение микрообъемов для многослойных чипсов
Процесс красного клея SMT:Высокоскоростное нанесение точек и линий с помощью красного клея SMT.
Склеивание клеем-расплавом:Монтажное соединение корпусов бытовой электроники и оптических компонентов.

Совместимые материалы:Клей для заливки, УФ-клей, красный клей для поверхностного монтажа, термоплавкий клей, конформное покрытие, эпоксидная смола, проводящая серебряная паста, защитный лак и другие жидкие материалы.

Стандартное оборудование и сервисная поддержка

Стандартный пакет поставки:Основная машина, стандартный инжекторный клапан, блок контроля температуры, система технического зрения CCD, рабочее программное обеспечение, стандартное приспособление, руководство пользователя и инструменты для установки.
Установка и ввод в эксплуатацию:Настройка станка на месте, стыковка производственной линии, обучение операторов и оптимизация технологических параметров.
Гарантийное обслуживание:Полная гарантия на машину 1 год; расширенная гарантия доступна для основных клапанов и серводвигателей; пожизненная техническая поддержка с круглосуточным онлайн-реагированием на неисправности
Поддержка процесса:Бесплатная консультация по выбору клея, тестирование образцов процесса нанесения и разработка индивидуального решения.

Целевые отрасли

Полупроводниковая упаковка, бытовая электроника, интеллектуальные носимые устройства, автомобильная электроника, новая энергия, оптические линзы, гибкие схемы FPC, медицинские устройства, светодиодные дисплеи, сборочные заводы SMT.

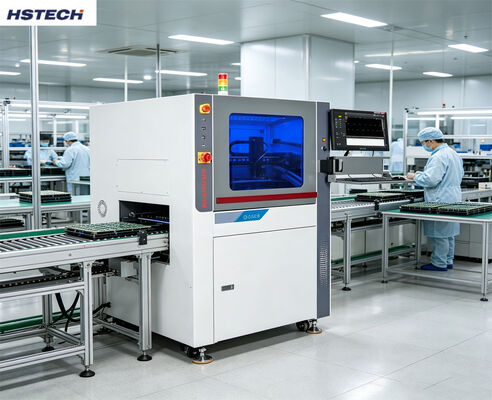

Изображения продуктов
