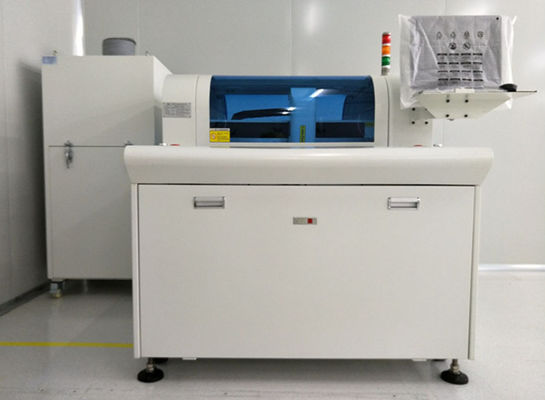

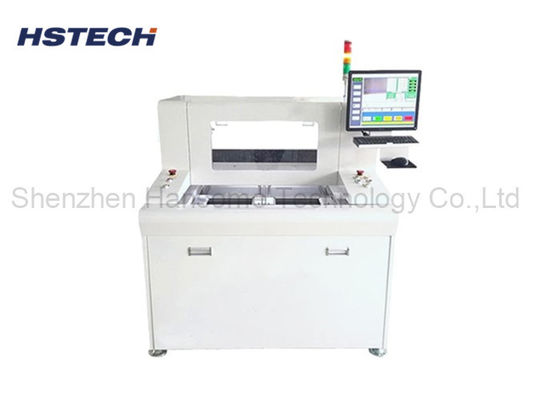

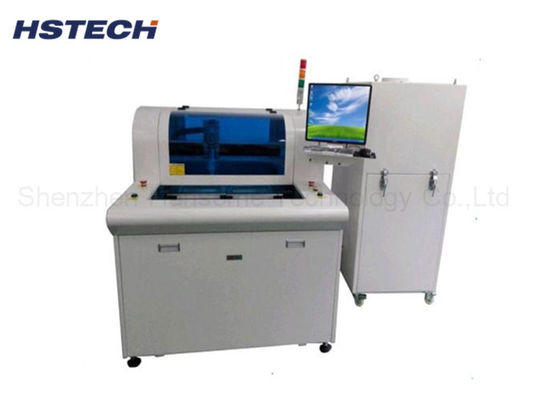

Двойная платформа 4 оси PCBA маршрутизаторная машина Автоматическая машина для очистки PCB с обнаружением CCD

Двойная платформа 4 оси PCBA маршрутизаторная машина Автоматическая машина для очистки PCB с обнаружением CCD

Наименование марки:	HSTECH
Номер модели:	RM-560
МОК:	1 шт.
цена:	negotiable
Условия оплаты:	Т/Т
Способность к поставкам:	50 ПК/месяц

Подробная информация

Описание продукта

Подробная информация

Место происхождения:

Китай

Сертификация:

CE,ISO

Название продукта:

Машина маршрутизатора PCBA

Другое имя:

Автоматический маршрутизатор pcb

Напряжение:

380 В переменного тока, 50 Гц

Направлять шпиндель:

6000 об/мин

Вес брутто:

700 кг

Гарантия:

1 год

Упаковывая детали:

Деревянный

Поставка способности:

50 ПК/месяц

Выделить:

4-осевой PCBA маршрутизатор с обнаружением CCD

Автоматическая машина для разделки ПКБ с CCD

двойной платформы ПКБ-диапазонный маршрутизатор

Описание продукта

4-осевой фрезерный станок PCBA с двойной платформой

Автоматическая машина для отделения панелей от печатных плат с ПЗС-детектором для точного разделения сборок печатных плат после поверхностного монтажа.

Обзор продукта

Этот двухплатформенный автоматический фрезерный станок для отделения панелей от печатных плат представляет собой прецизионное оборудование для разделения, специально разработанное для постобработки печатных плат SMT. Благодаря высокоточным линейным направляющим HIWIN, 4-осевой сервоприводной системе и стабильному высокоскоростному фрезерному шпинделю со скоростью 6000 об/мин станок работает полностью автоматически по заранее запрограммированным траекториям резки.

Он эффективно удовлетворяет требованиям разделения печатных плат, соединенных штампованными отверстиями, изогнутых печатных плат и различных сборок неправильной формы, заменяя устаревшие традиционные сепараторы V-Cut и обеспечивая более чистые результаты разделения панелей без напряжений.

Используя операционную систему Windows со встроенным визуальным определением положения ПЗС-матрицы, операторы могут контролировать всю процедуру резки в режиме реального времени, обеспечивая стабильную точность обработки и стабильное качество готовых печатных плат для массового производства электроники.

Принцип работы

Импорт файлов и настройка программы:Операторы импортируют файлы Gerber печатных плат или вручную отмечают дорожки резки в сенсорной системе управления Windows, чтобы создавать независимые программы маршрутизации для каждой модели платы.
Калибровка визуального позиционирования CCD:Встроенная ПЗС-камера автоматически определяет контрольные метки печатной платы для калибровки дорожек резки, исключая ошибки позиционирования вручную.
Прецизионная маршрутизация с сервоприводом:4-осевая система серводвигателей приводит в движение высокоскоростной шпиндель со скоростью 6000 об/мин, который перемещается по заданным траекториям. Острая фреза аккуратно прорезает соединительные выступы печатной платы, не растягивая и не растрескивая компоненты печатной платы.
Сбор пыли и выпуск готовой платы:Встроенный внутренний пылесборник поглощает весь режущий мусор и пыль смолы во время работы, поддерживая рабочую зону в чистоте. После завершения трассировки готовые отдельные платы готовы к выгрузке.

Ключевые особенности

Высокоскоростной фрезерный шпиндель со скоростью 6000 об/мин для плавной резки с низкой вибрацией и отсутствием повреждений компонентов.
Двойной независимый рабочий стол для поочередной загрузки и разгрузки для максимизации эффективности производства.
Полная линейная направляющая HIWIN для сверхплавного движения, длительного срока службы и стабильной точности резки.
4-осевой серводвигатель, полный привод с точным контролем положения и погрешностью повторного позиционирования менее 0,02 мм.
Интеллектуальная операционная система Windows, поддерживающая прямой импорт файлов Gerber и ручное позиционирование по точкам.
Встроенная система визуального обнаружения CCD для мониторинга пути в реальном времени и автоматической коррекции смещения.
Встроенный мощный пылесборник для сбора порошка печатных плат и отходов резки, защищая шпиндель и окружающую среду в мастерской.
Широкая совместимость с материалами, включая жесткую печатную плату FR4, алюминиевую подложку, гибкую печатную плату FPC и композитные платы.
Идеальная замена традиционным сепараторам с V-образным вырезом, позволяющая работать с панелями, соединенными штампованными отверстиями, и изогнутыми плитами специальной формы.
Низкий уровень шума при работе, компактная конструкция корпуса, простота обслуживания и простота обучения оператора.

Технические характеристики

Модель	РМ-560
Структура	Один шпиндель, две рабочие платформы
Размер машины (мм)	100012001550
Вес брутто	700 кг
Размер пылесборника (мм)	6256001600
Метод сбора пыли	Нижняя коллекция
Размер рабочей платформы	300*400 мм
Тип движения платформы	Двойная поворотная платформа, прецизионный слайсер с трехфазным инвертором двигателя.
Система вождения	Ось X/Y/Z приводится в движение серводвигателем, ось W приводится в движение преобразователем частоты трехфазного двигателя.
Маршрутный шпиндель	6000 об/мин
Скорость резания	1-100 мм/с
Точность резки	±0,05 мм
Точность повторения	±0,02 мм
Скорость перемещения оси	800 мм/с
Система оси Z	Винтовой привод, двойная направляющая
Комплект маршрутизатора	Фреза, φ0,8~φ3,0 левого вращения, хвостовик из вольфрамовой стали
Контроль срока службы инструмента	Программное управление
Активная защитная функция	Световая завеса безопасности
Защитная дверь	Ручная дверь
Сигнализация ошибки	Да
Программный метод	Самопрограммирование, камера управляется с помощью клавиатуры и мыши.

Совместимые материалы печатных плат

Жесткая печатная плата FR4, печатная плата на алюминиевом основании, гибкая плата FPC, композитная плата CEM-1, тонкая многослойная печатная плата

Основные области применения разделения панелей

Панели печатных плат, соединенные штампованными отверстиями
Печатные платы неправильного изогнутого контура
Тонкие деликатные сборки с чувствительными компонентами SMT
Мелкосерийные прототипы печатных плат и линии массового производства больших объемов
