| Место происхождения: | КНР |
| Фирменное наименование: | HSTECH |
| Сертификация: | CE |
| Номер модели: | QL800A |
| Количество мин заказа: | 1 комплект |
|---|---|
| Цена: | Negotiable |
| Упаковывая детали: | Деревянная упаковка с пеной |
| Время доставки: | 1 месяц |
| Условия оплаты: | D/P, T/T, Western Union, MoneyGram |
| Поставка способности: | 20 комплектов в месяц |
| Наименование продукта: | Машина маршрутизатора PCB | Цвет: | Белый |
|---|---|---|---|
| Платформа: | Двойной. | Режущий инструмент: | Молевая резка |
| Операционная система: | Окна | Сбор лома: | Сборник пыли |
| Гарантия: | 1 год | Напряжение: | AC380V 50 Гц |

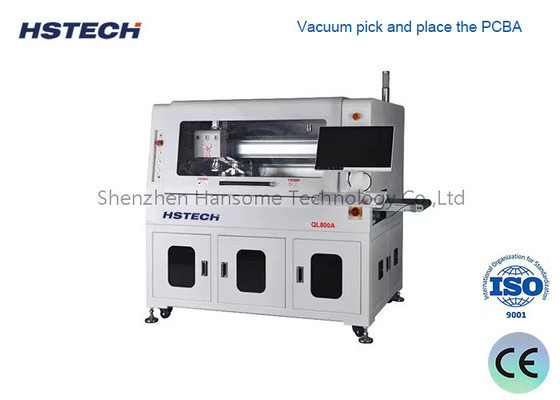

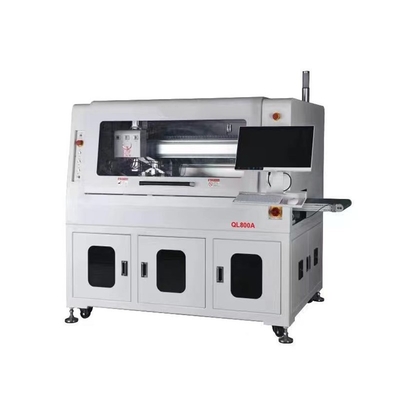

Высокопроизводительная ПКБ-маршрутизаторная машина для быстрой и точной резки
Введение
Эта машина - это автоматическая встроенная PCBA маршрутизаторная машина, PCBA фиксируется с гигом для автоматического нижнего бокового маршрутизации,и после маршрутизации машины использовать сосудистое всасывание, чтобы выбрать и поместить PCBA с jig вместе, он используется для отделения отверстия штампа, кривой ПКБ и других нерегулярных соединенных ПКБ.
Особенности
1.Автоматическая работа: разделитель печатных плат принимает автоматическую систему управления, которая может достичь автоматических процессов резки. Оператору нужно только установить параметры и путь резки,и машина может работать в соответствии с заранее определенным методом, повышение эффективности и точности производства.
2.Высокая точность резки: разделитель ПКБ принимает передовые технологии резки, которые могут достичь высокой точности резки.Он может разрезать платы ПКБ в точные формы и размеры в соответствии с предварительно установленными контурами цепи и требованиями размера, обеспечивая качество и последовательность каждой доски.
3.Многофункциональность: разделители печатных плат обычно имеют несколько режимов и инструментов резки, которые могут адаптироваться к различным типам печатных плат и потребностям резки.Огранка в форме буквы V, круговой резки и т.д. для удовлетворения требований резки досок различной формы.
4Высокая эффективность и экономия затрат: автоматизированная работа и высокоточность резания расщеплителей ПКБ позволяют достичь эффективного производства.Он может быстро и точно выполнять режущие задачиВ то же время он может также уменьшить ошибки и повреждения, вызванные ручной работой, улучшить качество и надежность производства.
5Гибкость и регулируемость: разделители ПХБ имеют высокую гибкость и регулируемость.Операторы могут корректировать параметры резки в соответствии с реальными потребностями, чтобы адаптироваться к различным типам и размерам печатных платЭто делает его подходящим для нужд производства небольших партий и индивидуального производства.
Технические детали
| Модель | QL800A | |
| Максимальный размер ПКБ | 260х340 мм | |
| Минимальный размер ПКБ | 50х50 мм | |
| Толщина ПКБ | 0.4-6 мм | |
| Высота трансмиссии | 900±50 мм | |
| Направление перевозки | Слева направо | |
| Скорость транспортировки | 1500 мм/с (максимум) Регулируемый | |
| Режим загрузки | Рельсы-проводники для перевозки по секции | |
| Регулирование ширины рельса | Автоматический | |
| Интерфейс связи | SMEMA | |
| Позиционирование ПКБ | Позиционирование светильников | |
| Система отбора | Вакуумный всасывающий приемник | |
| Отрезающий шпиндель/скорость | 60,000 оборотов/мин, марка Германия ((необязательно 100000 оборотов/мин, марка Германия) | |
| Тип охлаждения | Самоохлаждающийся тип | |
| Автоматическая смена инструмента | Необязательно | |
| Проверка ножа | - Да, конечно. | |
| Скорость разделения | 5-100 мм/с | |
| Точность резки | ± 0,05 мм | |
| Набор фрезеровки | φ0,8~φ3,0 правостороннее вращение, ствол из вольфрамовой стали | |
| Точность повторного позиционирования | ±0,1 мм | |
| Координационная скорость движения | 1000 мм/с | |
| Тип наружной таблички | ЭСД-устройство для перевозки ремней/устройство для пересылки панел | |
| Сбор отходов | Сбор отходов из шкафов | |
| Программирование процедур | ГЕРБЕР импортировать / редактировать программу чертежей через визуальную систему | |
| Доставка воздуха | 5-8 кг/см3 | |
| Электрическое питание | AC380V, 50/60Hz, 3КВт | |
| Размер машины | 1500x850x1600 мм | |
| Вес | Примерно 800 кг. | |
Размер машины
Дномерный маршрутизатор и пылесос
Отличная система CCD с камерой, линзой из моритекса и источником света для измерения уровня, чтобы поддержать калибровку, компенсацию и позиционирование машины.с высокой стабильностью и способностью противодействовать нарушениям.
Всемогущий вакуумный всасывающий кол для сбора, размещения, разгрузки и производства.
Композитная система разгрузки, используемая антистатическим ремнем ESD для транспортировки разделенного продукта с верхней стороны, а отходы транспортируются с нижней стороны, сэкономив много места этим методом.
