Высокоскоростная автоматическая двойная шпиндельная машина для отделки панелей ПКБ для резки ПКБА высокой плотности

Высокоскоростная автоматическая двойная шпиндельная машина для отделки панелей ПКБ для резки ПКБА высокой плотности

Наименование марки:	HSTECH
Номер модели:	РТ350/РТ360/РТ360А
МОК:	1 шт.
цена:	negotiable
Способность к поставкам:	50 ПК/месяц

Подробная информация

Описание продукта

Подробная информация

Место происхождения:

Китай

Сертификация:

CE,ISO

Название продукта:

Машина маршрутизатора PCBA

Режущий инструмент:

Фреза

Платформа:

Двойной

Сбор лома:

Пылесборник

Напряжение:

AC220V 50 Гц

Гарантия:

1 год

Упаковывая детали:

Деревянный

Поставка способности:

50 ПК/месяц

Выделить:

Высокоскоростная автоматическая машина для отделки панелей ПКБ

Машины для резки с двумя шпинделями

Маршрутизатор с высокой плотностью расфасовки ПКБ

Описание продукта

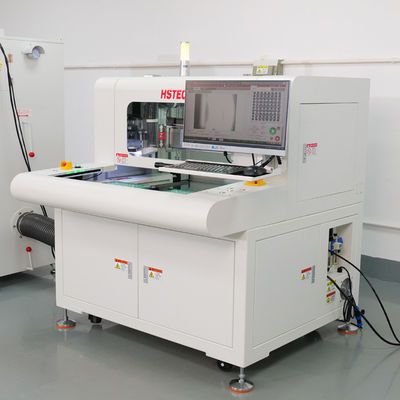

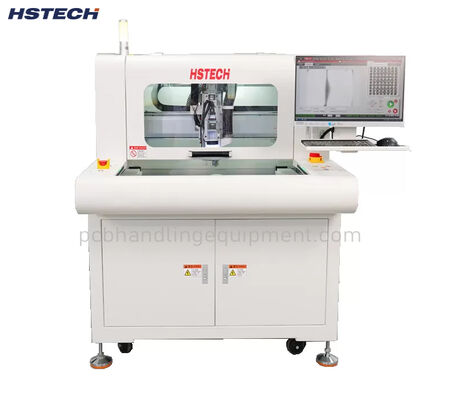

Высокоскоростная автоматическая машина для снятия панелей с двумя шпинделями

Предназначен для резки печатных плат высокой плотности с точностью, эффективностью и надежностью при сборке SMT.

Обзор продукта

Машина для снятия панелей с маршрутизатора печатных плат — это высокопроизводительное решение для снятия панелей с электрическим управлением, разработанное для электронной промышленности. Он эффективно разделяет несколько плат PCBA на отдельные блоки с исключительной точностью, устраняя механическое напряжение и риски качества, связанные с традиционными методами разделения панелей вручную или с V-образным вырезом.

Благодаря высокоскоростному шпинделю (до 60 000 об/мин) и усовершенствованному сервоприводу управления движением эта машина идеально подходит для снятия панелей с печатных плат малого и среднего размера, включая сложные конструкции с высокой плотностью размещения. Некоторые модели с двойной рабочей платформой поддерживают непрерывное производство, сводя к минимуму время простоя и увеличивая производительность сборочных линий SMT.

Основной принцип работы

В отличие от традиционных методов отделения панелей, машина для отделения панелей PCB Router использует высокоскоростную вращающуюся фрезу из вольфрамовой стали для резки по заранее запрограммированным траекториям на печатной плате. Этот усовершенствованный процесс дает значительные преимущества:

Никаких механических напряжений:Фреза аккуратно удаляет материал, предотвращая изгиб, растрескивание или повреждение компонентов.
Высокая точность резки:Система с сервоприводом обеспечивает постоянную траекторию резки сложных досок высокой плотности.
Чистые края без заусенцев:Высокоскоростной шпиндель и специальный пылесборник устраняют мусор и уменьшают образование заусенцев.
Программируемые пути:Поддерживает индивидуальные конструкции разделения панелей, включая нестандартные формы и многоуровневые макеты.

Ключевые особенности и преимущества

Особенность	Подробности	Преимущества
Электрическое управление, источник воздуха не требуется	Работает на чистой электроэнергии, исключая трубопроводы сжатого воздуха.	Упрощает установку, снижает затраты на инфраструктуру, позволяет избежать простоев подачи воздуха
Высокая стабильность и простота обслуживания	Прочная механическая конструкция с прецизионными компонентами и открытой структурой.	Сводит к минимуму поломки, сокращает время обслуживания, продлевает срок службы.
Простое управление и короткое время переналадки	Удобное программное обеспечение с управлением с помощью клавиатуры/мыши и интуитивно понятным программированием.	Снижает необходимость обучения операторов, позволяет быстро переключаться между работами и максимально увеличивает время безотказной работы.
Двойные рабочие платформы (некоторые модели)	Двойные поворотные рабочие платформы позволяют осуществлять загрузку/разгрузку во время резки.	Удваивает эффективность производства, исключает время простоя между партиями
Высокоскоростной шпиндель (до 60 000 об/мин)	Шпиндель с автоматическим охлаждением, 5000–60000 об/мин, с режущими пластинами из вольфрамовой стали.	Обеспечивает чистый и быстрый рез на различных материалах печатных плат для всех объемов производства.
Нижняя система сбора пыли	Пылеуловитель большой емкости с нижним сбором пыли	Улавливает фрезерный мусор, поддерживает чистоту в мастерской, предотвращает загрязнение компонентов.

Технические характеристики продукта

Элемент	РТ350	РТ360 / РТ360А
Модель	РТ350	РТ360 / РТ360А
Структура	Один шпиндель, две рабочие платформы	Двойной шпиндель, две рабочие платформы
Размер машины (мм)	100012001550	120014001550
Вес брутто	700 кг	900 кг
Размер пылесборника (мм)	6256001600	6256001600
Метод сбора пыли	Нижняя коллекция	Нижняя коллекция
Размер рабочей платформы	300*400 мм	410*510 мм
Тип движения платформы	Двойная поворотная платформа, прецизионный слайсер с трехфазным инвертором двигателя.	Двойная поворотная платформа, прецизионный слайсер с трехфазным инвертором двигателя.

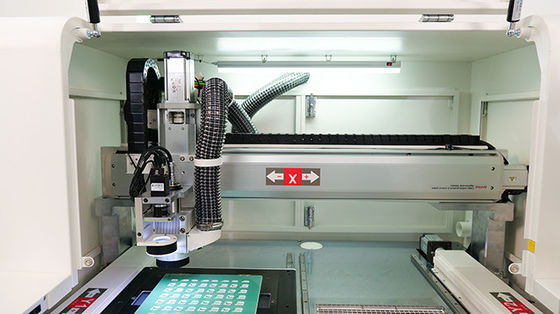

Система вождения	Ось X/Y/Z приводится в движение серводвигателем; Ось W приводится в движение трехфазным преобразователем частоты двигателя.	Ось X/Y/Z приводится в движение серводвигателем; Ось W приводится в движение трехфазным преобразователем частоты двигателя.
Маршрутный шпиндель	5000~50000 об/мин, автоматическое охлаждение	5000~60000 об/мин, автоматическое охлаждение
Скорость резания	1–100 мм/с	1–100 мм/с
Точность резки	±0,05 мм	±0,05 мм
Точность повторения	±0,02 мм	±0,02 мм
Скорость перемещения оси	800 мм/с	800 мм/с
Система оси Z	Винтовой привод, двойная направляющая	Винтовой привод, двойная направляющая
Комплект маршрутизатора	Фреза, φ0,8~φ3,0 левого вращения, хвостовик из вольфрамовой стали.	Фреза, φ0,8~φ3,0 левого вращения, хвостовик из вольфрамовой стали.
Контроль срока службы инструмента	Программное управление	Программное управление
Активная защитная функция	Световая завеса безопасности	Световая завеса безопасности
Защитная дверь	Ручная дверь	Ручная дверь
Сигнализация ошибки	Да	Да

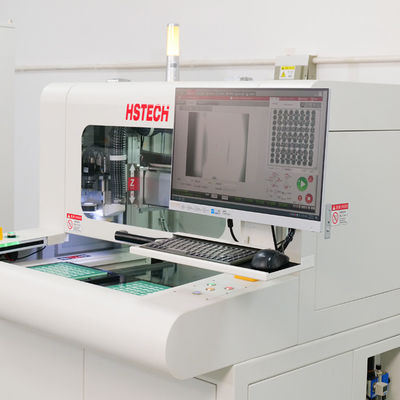

Программный метод	Самопрограммирование, камера управляется с помощью клавиатуры и мыши.	Самопрограммирование, камера управляется с помощью клавиатуры и мыши.

Приложения и подходящие отрасли

Эта машина для снятия панелей с фрезерного станка для печатных плат широко используется в отраслях производства электроники, требующих точного снятия панелей без напряжений:

Бытовая электроника:Смартфоны, носимые устройства и бытовая техника с печатными платами малого и среднего размера.
Автомобильная электроника:ЭБУ, датчики и модули управления, требующие высокой надежности
Медицинские приборы:Печатные платы медицинского оборудования, где целостность компонентов имеет решающее значение
Телекоммуникации:Сетевые устройства и маршрутизаторы с высокоплотными компонентами с мелким шагом
Промышленный контроль:ПЛК, моторные приводы и системы промышленной автоматизации
