Высокоточная селективная автоматическая конформированная покрывающая машина с системой визуального программирования

Высокоточная селективная автоматическая конформированная покрывающая машина с системой визуального программирования

Наименование марки: HSTECH
Номер модели: HS-H2
МОК: 1 шт.
Цена: negotiable
Условия оплаты: Т/Т
Способность к поставкам: 50 ПК/месяц
Подробная информация
Место происхождения:
Китай
Сертификация:
CE,ISO
Название продукта:
Машины для селективного конформного покрытия
Ширина конвейера:
50-450 мм (доступно по индивидуальному заказу)
Передача инфекции:
Л к Р или Р к Л
скорость перевозки:
0-12000mm/min
Режим программирования:
Ручное обучение
Гарантия:
1 год
Упаковывая детали:
Деревянный
Поставка способности:
50 ПК/месяц
Выделить:

Машина для выборочного конформного покрытия с визуальной программированием

,

Машины для автоматического конформического покрытия для точного распределения

,

Машины для распределения клея с программированием в линейном режиме с гарантией

Описание продукта
Высокоточная селективная автоматическая конформированная покрывающая машина с системой визуального программирования
Эта автоматическая конформная покрывающая машина представляет собой интеллектуальную систему, предназначенную для точного управления жидкостью и выборочного нанесения на поверхности продукции.Оборудована прочной трехосной платформой движения в качестве базовой конфигурации, он включает в себя как разбрызгивающие, так и игловые клапаны для точного нанесения трех антифарб, ультрафиолетового клея, мгновенного клея, кремниевого геля, клей для горячего плавления,и других жидкостей на точные позиции на ПХБ или продуктахМашина обеспечивает отличную защиту ПХБ и продуктов от повреждения окружающей среды.
Ключевые компоненты
  • Система привода сервомотора оси X,Y,Z
  • Высокоточный клапан покрытия
  • Промышленное управление ПК с полным интерфейсом на английском языке
  • Стабильная конструкция машины и твердая рабочая платформа
  • Ширина покрытия 50-450 мм
Характеристики машины
  • С возможностью использования как для покрытия цельной доски, так и для селективного покрытия
  • Структура машины из нержавеющей стали обеспечивает стабильность без потрясений
  • Сервомоторная, надежная система передвижения XYZ
  • Полнофункциональное программирование с ручным и автоматическим вводом произвольного режима программирования трассы
  • Визуальная система программирования в линейном режиме поддерживает программирование точек, линий, окружностей и арки
  • Промышленный персональный компьютер для высокого систематического контроля
  • Спрей- и диспенсирующие клапаны работают вместе, автоматически переключаются между действиями распыления и покрытия для процессов покрытия высокой плотности ПКБ
  • Эффективно и равномерно покрывает края компонентов, устраняя эффект тени от спрея
  • Интеллектуальная функция автоматической регулировки ширины с шириной транспортировки от 50 до 450 мм (настраиваемая)
  • Автоматические клапаны очистки и трубопроводная функция в режиме ожидания
  • Факультативное обнаружение ПКБ спереди и сзади с автоматическим импортом программы
  • Коммуникация, совместимая с SMEMA
  • Оборудование для внутреннего освещения
  • Постоянная функция подачи клея предотвращает отходы материала
  • Значительно повышает эффективность производства, экономит рабочую силу и повышает точность и качество продукции
Технические спецификации
ПараметрСпецификация
Наименование продуктаМашины для селективного конформного покрытия
МодельHS-H2
Высота трансмиссии920±20 мм
Ширина конвейера50-450 мм (настраиваемый доступен)
X/Y/Z Движущееся расстояние450×450×100 мм
Скорость привода 3 оси800 мм/с
ПередачаL к R, или R к L
Высота компонентаВверх и вниз максимум 100 мм
Размер края платы ПКБ≥ 5 мм
Скорость транспортировки0-12000 мм/мин
Повторяю точность.±0,02 мм
Программы храненияДо 1000
Силовое питаниеAC220V
Давление воздуха4-6 кг/см2
Режим управленияПромышленный ПК + Карта управления движением
Настройка линейного руководстваИнтеллектуальная регулировка
Режим программированияРучное обучение
Порт связиSMEMA
Источник освещенияСамооборудованный источник освещения
Источник освещения для обнаруженияСамооборудование
ПрограммаWindows + программное обеспечение для покрытия
ДвигательСтепной двигатель (2 шт.)
Режим движения по 3 осиСервомотор + винтовой модуль + Электрический цилиндр
Количество резиновых клапанов1 разбрызгивающий клапан + 1 игольный распределительный клапан
Ширина фильтра для распыливания5-15 мм
Способ распыленияАвтоматический
Общая мощность20,4 кВт
Корпус машиныНержавеющая сталь
Машины450 кг
Размер машины1000×1200×1766 мм
Заявления
Эта машина широко используется для покрытия электрических и коммуникационных продуктов, интегральных схем, пасты для сварки платы, фиксированной и защиты от пыли и влаги, жидкокристаллических экранов LCD,спикеры, наушники, аудиооборудование, светодиодные компоненты, оптические линзы, трансформаторы SMD, клавиатуры, соединение корпуса мобильного телефона, радио, телефоны, компьютеры, MP4 плееры, электронные игрушки, соединение шасси,переключатели, соединителей и различных других электронных компонентов.
Изображения продукции

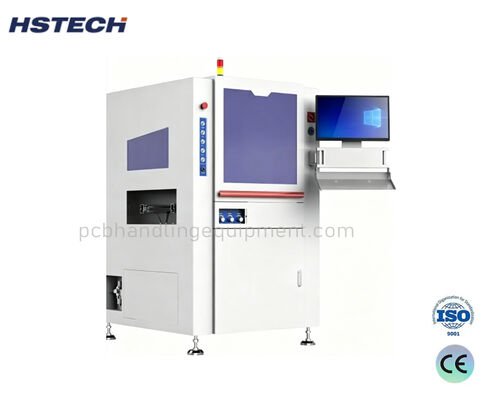

High Precision Selective Auto Conformal Coating Machine front view

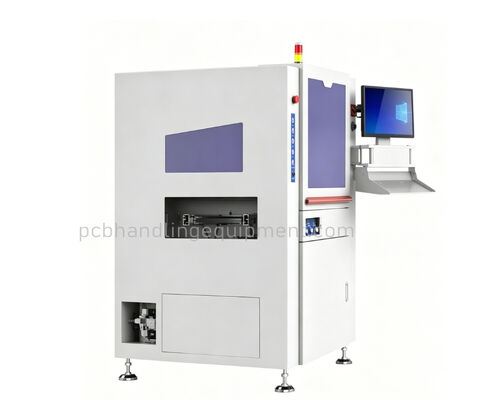

High Precision Selective Auto Conformal Coating Machine side view
High Precision Selective Auto Conformal Coating Machine control panel

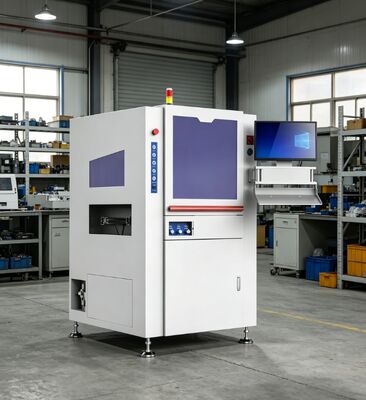

High Precision Selective Auto Conformal Coating Machine in operation
High Precision Selective Auto Conformal Coating Machine close-up detail
High Precision Selective Auto Conformal Coating Machine internal mechanism
