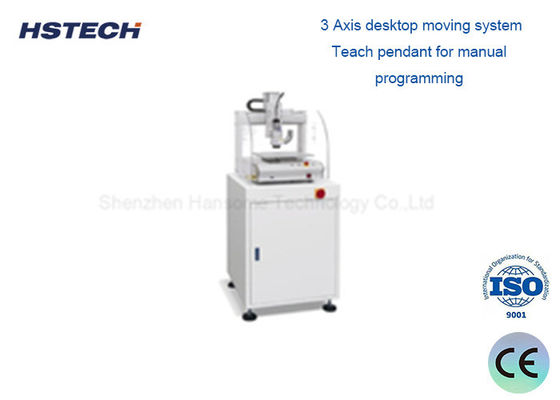

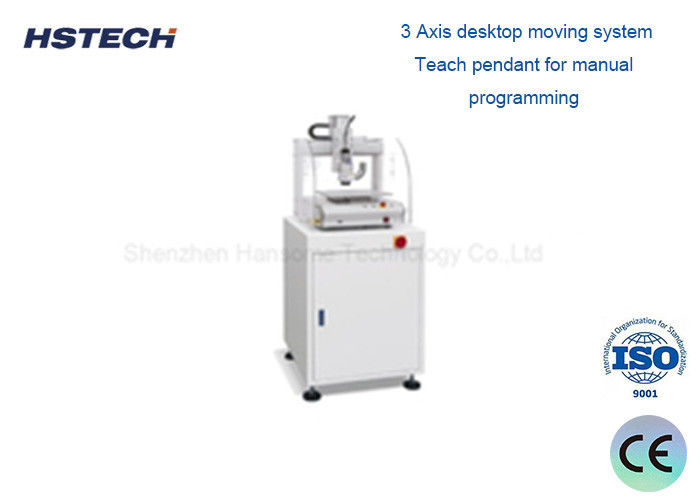

Hiwin 3 Axis Desktop PCBA Router Machine Высокоскоростной шпиндель ПКБ депанелирующий маршрутизатор

Hiwin 3 Axis Desktop PCBA Router Machine Высокоскоростной шпиндель ПКБ депанелирующий маршрутизатор

Наименование марки: HSTECH
Номер модели: HS-RM-F500
МОК: 1 шт.
Цена: Negotation
Условия оплаты: Т/Т
Способность к поставкам: 50 ПК/месяц
Подробная информация
Место происхождения:
Китай
Сертификация:
CE,ISO
Длина резки:
270*220 мм (X*Y)
Скорость движения:
300*250*90 мм/с (X/Y/Z)
Скорость шпинделя:
20000~40000об/мин
Точность резки:
±0,03 мм
Точность повторения:
±0,01 мм
Толщина платы:
0,8-3 мм
Упаковывая детали:
Деревянный
Поставка способности:
50 ПК/месяц
Описание продукта
Тайвань Hiwin Precision Linear Guide 3 Axis Desktop Moving System High Speed Routing Spindle Tabletop PCBA Router Machine Для обработки отделителей ПКБ SMT

Вы ищете компактное, но мощное решение для изготовления печатных плат?Hiwin 3-осевой настольный ПКБ маршрутизаторпредназначен для производства высококачественной электроники, с высококачественным оборудованиемЛинейные направляющие и двигатели HIWINЭто обеспечивает превосходную жесткость, минимальные вибрации и исключительную точность позиционирования для каждого разреза.

Обзор продукции

Hiwin 3 Axis Desktop PCB Router Machine - это высокоточная настольная система разборки PCB, предназначенная для сборочных линий SMT для производства небольших и средних партий и обработки прототипов. Equipped with Taiwan Hiwin linear guides and a high speed routing spindle this desktop PCBA router delivers exceptional accuracy stability and efficiency for cutting and separating panelized PCBs and PCBAs into individual boardsОн поддерживает прямую линейную дугу и круговую оболочку для различных типов ПКБ, включая жесткие платы, тонкие субстраты и многослойные ПКБ.

Особенности
  • Система передвижения рабочего стола 3 оси.
  • Учитель запястья для ручного программирования.
  • Высокоскоростной маршрутный шпиндель, скорость 20000 ~ 40000 об/мин.
  • Тайваньский гид бренда Hiwin, убедитесь, что движущаяся система точна и гладка.
  • В верхней части сборник пыли, убедитесь, что платформа чистая.
  • Подходит для разделки прямых линий, дуги и круглых соединенных досок.
  • Закрытая операционная, охрана и низкий уровень шума.
Спецификация
Модель RM-F500
Структура Один шпиндель, одна платформа
Эффективность резки 270*220 мм ((x*Y)
Виды резки Прямая линия, дуга, круглая
Скорость движения Ось X/Y/Z 300*250*90 мм/с
Метод сбора пыли Верхняя коллекция
Свинцовый 20000 ~ 40000 оборотов в минуту
Шпиндель маршрутизации Max40000rpm
Скорость резки Настройка 1-100 мм/с
Точность резки ± 0,03 мм
Точность повторения ± 0,01 мм
Программирование Учебный ящик
Внешнее соединение USB
Набор маршрутизатора фрезерная резка,φ0,8~φ3,0 левое вращение, сталь из вольфрама
Электрическое питание 220В/110В,50/60Гц
Толщина доски 0.8-3 мм
Размер пылесоса 600*500*500 мм
Мощность пылесоса 750 Вт, 1 л. с.
Широкий спектр применений

Этот высокопроизводительный настольный маршрутизатор широко используется в различных отраслях промышленности, требующих точного разделения платы:

  • Потребительская электроника:Разделение материнских платок мобильных телефонов, ПКБ умных часов и модулей USB.
  • Промышленность светодиодных ламп:Резание светодиодных световых панелей и балок на основе алюминия с высокой теплопроводностью.
  • Автомобильная электроника:Точная настройка блоков управления двигателем (ECU), датчиков и модулей приборной панели.
  • НИОКР и создание прототипов:Быстрое создание прототипов и формирование специальных платок в лабораторных условиях.

Почему выбирать наш HIWIN PCB маршрутизатор?

Качественные компоненты определяют качество выпуска.Мы понимаем, что высокоточные машины требуют высококачественных деталей.Технология HIWIN, мы предоставляем машину, которая сохраняет свою точность на протяжении многих лет непрерывной работы.

  • Снижение расходов на обслуживание:Высококачественная рельсовая система HIWIN очень долговечна и устойчива к износу, минимизируя время простоя и расходы на техническое обслуживание.
  • Высокое качество резки:Минимальная вибрация во время высокоскоростной фрезы обеспечивает чистые края без высыпаний, уменьшая необходимость вторичных процессов очистки.
  • Глобальная совместимость:Разработанный в соответствии с международными стандартами безопасности (соответствующий CE / RoHS).
  • Отличная послепродажная поддержка:Мы предоставляем исчерпывающие руководства на английском языке, дистанционную техническую поддержку и легко доступные запасные части, чтобы обеспечить бесперебойную работу вашего производства.
Готовы улучшить свой процесс очистки ПКБ?

Почувствуйте разницу, которую делают оригинальные компоненты HIWIN в точности и долговечности.БЕСПЛАТНАЯ цитатаи видео демонстрация вживую!
