Высокоточный автоматический ПКБ маршрутизатор для линии SMT с 60 000RPM PCB Depaneling

Высокоточный автоматический ПКБ маршрутизатор для линии SMT с 60 000RPM PCB Depaneling

Наименование марки:	HSTECH
Номер модели:	РТ800ЛА/РТ800Л
МОК:	1 ПК
цена:	negotiable
Условия оплаты:	Т/Т
Способность к поставкам:	50 ПК/месяц

Подробная информация

Описание продукта

Подробная информация

Место происхождения:

Китай

Сертификация:

CE,ISO

Размеры:

Настраивается в зависимости от размера печатной платы

Точность резки:

±0,05 мм

Модель:

РТ800ЛА/РТ800Л

Корпус машины:

Нержавеющая сталь

Обрабатывающий стол:

Двойной стол

Моторный привод:

Панасоник

Скорость шпинделя:

Макс: 60000 об/мин

Гарантия:

Гарантия производителя 12 месяцев

Упаковывая детали:

Деревянный

Поставка способности:

50 ПК/месяц

Выделить:

60 ПКБ-маршрутизатор 1000 оборотов в минуту

Машина для очистки панелей с точностью ± 0

Описание продукта

Высокоточный ПКБ-маршрутизатор для линии СМТ. Автоматическое отделение ПКБ с 60 000 оборотами в минуту.

Маршрутизатор PCB для линии производства SMT

Профессиональный PCB Router Machine предназначен для высокоточного PCB разделения после сборки SMT. Подходит для жестких PCB, алюминиевых PCB, FR4 и сложных контурных резки спрямая линия, дуга, точка и V-CUTобработки.

Идеально дляФабрики EMS, производители ПКБ и производственные линии SMTкоторые требуют точности, стабильности и автоматизации.

Основные преимущества

Высокая точность разгона с скоростью шпинделя 60 000 оборотов в минуту
Автоматическая работа для интеграции производственной линии SMT
Универсальные возможности обработки различных материалов ПКБ
Многочисленные модели резки, включая прямую линию, дугу, точку и V-CUT
Улучшенная стабильность и точность для требовательных производственных условий

Типичные применения

СМТ производственная линия ПКБ отделка
Резка сложных контуров ПКБ
Электронные платы высокой плотности
Автомобильная электроника, потребительская электроника, промышленные панели управления

Технические спецификации ПКБ-маршрутизатора

Технические параметры машины

Положение	Спецификация
Тип машины	RT800LA / RT800L
Эффективный размер резки	300 * 350 мм
Толщина резки ПКБ	0.3 ️ 3,0 мм
Функция резки	Прямая линия, точка, дуга, V-CUT
Машиностроительный стол	Двойной стол
Точность резки	± 0,05 мм
Точность повторного позиционирования	± 0,01 мм
Направление входа	Левый вход и правый выход
Способ входа и выхода	Вакуумное всасывание
Регулирование ширины рельса	Автоматическое регулирование рельса
Максимальная скорость движения	X/Y/Y2: 1000 мм/с, Z: 800 мм/с
Скорость резки	5 100 мм/с (необязательно)
Скорость вращения шпинделя	Максимально 60 000 оборотов в минуту
Подходящий размер фрезерного резчика	0.8 3,0 мм
Режим смены инструмента	Автоматическая смена инструмента
Мониторинг инструмента	Погружение инструмента, обнаружение разрыва, автоматическая коррекция высоты
Режим управления	Система многоосевого точного управления ПК
Контроль хоста	Промышленный компьютерный мейнфрейм
Режим привода	Сервопривод Panasonic
Руководство свинцовым винтом	Тайвань ТБИ / Шаньцзынь
Основная марка шпинделя	NSK / немецкий шпиндель (необязательно)

Коллекция энергии и пыли

Положение	Спецификация
Силовое питание хоста	AC 220V 50/60Hz, однофазный
Мощность пылесоса	3 л.с. (2,2 кВт)
Электрическое питание для пылесоса	380В переменного тока, трехфазный
Режим сбора пыли	Нижняя частица пыли / верхняя частица пыли (необязательно)
Размер пылесоса (LWH)	665 * 635 * 1610 мм / 718 * 764 * 1708 мм
Вес пылесоса	155 кг

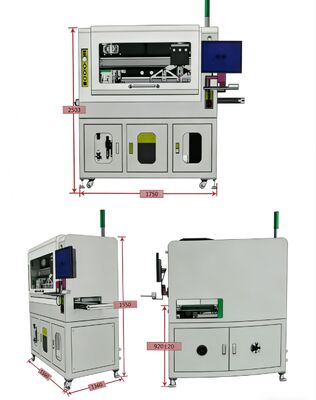

Размеры машины

Положение	Спецификация
Размер режущего хозяина (LWH)	1750 * 1340 * 1587 мм
Размер лезвия пилы	80 * 0,3 * 22 мм
Мощность двигателя лезвия пилы	00,4 кВт

Почему выбрать эту машину?

Высокая точность и повторяемость
Устойчивая длительная эксплуатация для серийного производства
Полная автоматизация снижает стоимость труда
Совместима с линиями SMT и интерфейсом SMEMA
Компоненты промышленного класса с низким уровнем обслуживания
