Автоматический нижний боковой маршрутизатор ПКБ-маршрутизатор с совместимостью ERP-системы и резкой на двух платформах

Наименование марки:	HSTECH
Номер модели:	RM-F550
МОК:	1 комплект
цена:	negotiable
Условия оплаты:	Д/П, Т/Т, западное соединение
Способность к поставкам:	20 комплектов в месяц

Подробная информация

Описание продукта

Подробная информация

Место происхождения:

Китай

Сертификация:

Название продукта:

Оффлайн PCBA Маршрутизатор

платформа:

Двойной

Рабочая платформа:

300*350mm

Точность повторения:

± 0,01

Точность резки:

±0.03

Размер машины:

1200*1050*1440mm (L*W*H)

Упаковывая детали:

Деревянный пакет

Поставка способности:

20 комплектов в месяц

Выделить:

Автоматическая машина для фрезерования печатных плат с нижней стороны

Совместимость с ERP-системой

Фрезерный станок с двойной платформой для резки PCBA

Описание продукта

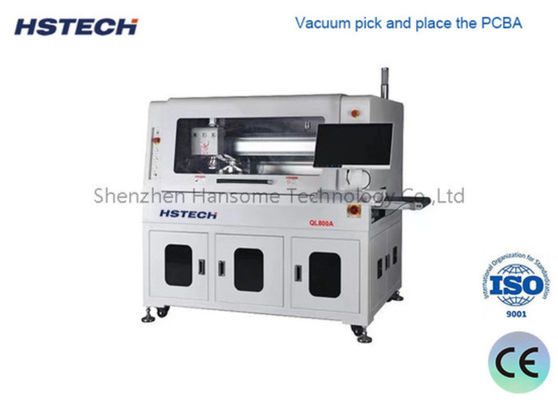

Автоматический станок для маршрутизации печатных плат с нижней стороны с совместимостью с системой ERP

Эта встраиваемая автоматическая машина для прокладки проводки печатных плат специально разработана для автоматической маршрутизации печатных плат с нижней стороны, закрепленных на оснастке. После завершения маршрутизации сопло машины использует вакуумное всасывание для надежного удержания печатной платы на оснастке, облегчая отделение пробитых отверстий, изогнутых печатных плат и других печатных плат с нерегулярными соединениями.

Ключевые особенности

Вакуумная система захвата и размещения печатных плат
Возможность резки снизу
Двойная платформа для резки
Обнаружение поломки инструмента
Автоматическое подключение линии
Статистика SPC и сопоставление с ERP
Опционально: автоматическая смена инструмента, взрывозащищенное пылеудаление, мониторинг воздуха

Технические характеристики

Модель	QL800A
Максимальный размер печатной платы	260x340 мм
Минимальный размер печатной платы	50x50 мм
Толщина печатной платы	0,4-6 мм
Высота передачи	900±50 мм
Направление транспортировки	Слева направо
Скорость транспортировки	1500 мм/с (макс.) Регулируемая
Режим загрузки	Направляющая рельса с секционной транспортировкой
Регулировка ширины рельса	Автоматическая
Интерфейс связи	SMEMA
Позиционирование печатной платы	Позиционирование оснастки
Система захвата	Вакуумное всасывание
Шпиндель/скорость резки	60 000 об/мин, немецкий бренд (опционально 100 000 об/мин, немецкий бренд)
Тип охлаждения	Самоохлаждающийся тип
Автоматическая смена инструмента	Опционально
Проверка поломки инструмента	Да
Скорость разделения	5-100 мм/с
Точность резки	±0,05 мм
Фрезерный комплект	Ø0,8~Ø3,0 вращение вправо, хвостовик из твердого сплава
Точность повторного позиционирования	±0,1 мм
Скорость перемещения координат	1000 мм/с
Тип выгрузки платы	Транспортировка ESD-лентой / блок пакетной подачи
Сбор отходов	Сбор в шкафу для отходов
Программирование процедуры	Импорт чертежа GERBER / редактирование программы через визуальную систему
Подача воздуха	5-8 кг/см³
Источник питания	AC380V, 50/60 Гц, 3 кВт
Размер машины	1500x850x1600 мм
Вес	Приблизительно 800 кг

Усовершенствованная система машинного зрения

Превосходная система CCD с камерой для получения изображений, объективом Moritex и источником света измерительного уровня поддерживает калибровку машины, компенсацию и позиционирование с исключительной стабильностью и устойчивостью к помехам.

Вакуумная система обработки

Универсальный вакуумный присос для захвата, размещения, выгрузки и производственных операций.

Композитная система выгрузки

Использует антистатическую ESD-ленту для транспортировки разделенных продуктов сверху, в то время как отходы транспортируются снизу, что значительно экономит место благодаря этому эффективному методу.

Изображения продукта

Сравнение упаковки и эксплуатации
