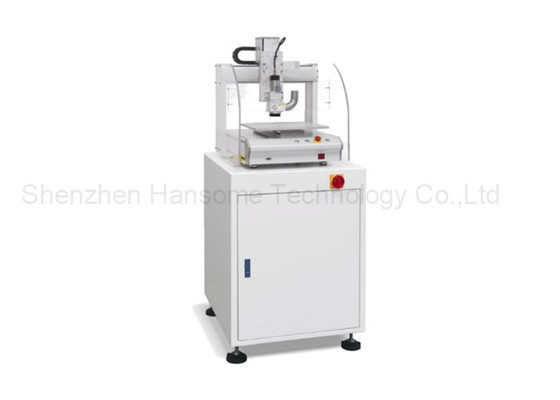

Высокоскоростная 3-осевая одноплатформенная настольная PCBA маршрутизаторная машина для электронной сборки

Наименование марки:	HSTECH
Номер модели:	HS-RM-F500
МОК:	1 комплект
цена:	negotiable
Условия оплаты:	Д/П, Т/Т, Вестерн Юнион,
Способность к поставкам:	50 комплектов в месяц

Подробная информация

Описание продукта

Подробная информация

Место происхождения:

Китай

Сертификация:

Название продукта:

Машина маршрутизатора столешницы PCBA

Гарантия:

1 год

Контроль:

Сенсорный экран

Марка реле:

Шнайдер

Оптоэлектронный переключатель:

Омрон

Материал:

Алюминиевый сплав

Система управления:

ПЛК

Потребляемая мощность:

200 Вт

Упаковывая детали:

деревянный корпус

Поставка способности:

50 комплектов в месяц

Описание продукта

Высокоскоростная 3-осевая одноплатформенная настольная PCBA маршрутизаторная машина для электронной сборки

Ввод машины:

Эта машина RM-F500 представляет собой вертикальную машину для маршрутизации печатных плат, корпус машины включает в себя две части, нижняя часть - структура, а верхняя часть - система разделения печатных плат на столе.Система разделения использует коробку обучения для ручной программирования, так что нужно вручную установить все точки отметки, это экономически эффективная система маршрутизатора PCB.

Компактный дизайн

Вся машина имеет небольшие размеры, занимая только 0,5-1m2
Пригодные для использования на рабочем столе или рабочем столе
Удобное и гибкое использование в лаборатории или небольшой производственной мастерской

Высокоточная обработка

Принятие высокоточной системы с ЧПУ и сервомоторного привода
Способен достигать точности позиционирования ±0,05 мм и точности повторного позиционирования ±0,1 мм
Обеспечить стабильное и надежное качество обработки ПКБА

Многофункциональная резка

Может выполнять резку, бурение, фрезирование и другую обработку PCB-схемы
Поддержка обработки ПКБА-карточек различных материалов, таких как FR4, CEM-3, и т.д.
Подходит для быстрой обработки небольших партий пластин ПКБА

Интеллектуальное управление

Принятие дружественного интерфейса работы с сенсорным экраном
Онлайн-программирование параметров обработки и мониторинг процесса обработки в реальном времени
Поддержка нескольких методов загрузки, таких как USB и сеть

Автоматизированное проектирование

Интегрированная автоматическая загрузка и выгрузка, охлаждение воздушным потоком и другие функции
Значительно повысить эффективность обработки и снизить затраты на рабочую силу
Конфигурация с защитой от пыли и другими средствами безопасности

Легко поддерживается

Части можно быстро разобрать для ежедневного обслуживания
Принятие стандартных механических деталей, запасные части легко получить и недорого
Долгий срок службы, подходящий для длительного использования малыми и средними предприятиями

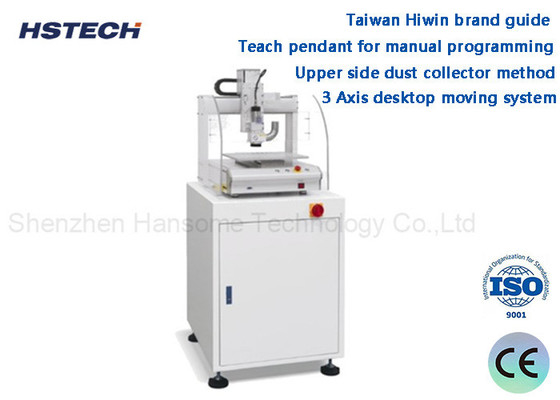

Особенности:

Система передвижения рабочего стола 3 оси.
Учитель запястья для ручного программирования.
Высокоскоростной маршрутный шпиндель, скорость 20000 ~ 40000 об/мин.
Тайваньский гид бренда Hiwin, убедитесь, что движущаяся система точна и гладка.
В верхней части сборник пыли, убедитесь, что платформа чистая.
Подходит для разделки прямых линий, дуги и круглых соединенных досок.
Закрытая операционная, охрана и низкий уровень шума.

Спецификация:

Модель	RM-F500
Структура	Один шпиндель, одна платформа
Эффективность резки	270220 мм ((xY)
Виды резки	Прямая линия, дуга, круглая
Скорость движения	Ось X/Y/Z 30025090 мм/с
Метод сбора пыли	Верхняя коллекция
Свинцовый	20000 ~ 40000 оборотов в минуту
Шпиндель маршрутизации	Max40000rpm
Скорость резки	Настройка 1-100 мм/с
Точность резки	± 0,03 мм
Точность повторения	± 0,01 мм
Программирование	Учебный ящик
Внешнее соединение	USB
Набор маршрутизатора	фрезерная резка,φ0,8~φ3,0 левое вращение, сталь из вольфрама
Электрическое питание	220В/110В,50/60Гц
Толщина доски	0.8-3 мм
Размер пылесоса	600500500 мм
Мощность пылесоса	750 Вт, 1 л. с.
