| Место происхождения: | Китай |
| Фирменное наименование: | HSTECH |
| Сертификация: | CE |
| Номер модели: | RM-F550 |
| Количество мин заказа: | 1 комплект |
|---|---|
| Цена: | Negotiable |
| Упаковывая детали: | деревянный пакет |
| Время доставки: | 15 ~ 20 рабочих дней |
| Условия оплаты: | T/T, Western Union, MoneyGram |
| Поставка способности: | 50 комплектов в месяц |
| Наименование продукта: | Автономная машина маршрутизатора PCBA | Платформа: | Двойной. |
|---|---|---|---|
| Рабочая платформа: | 300*350mm | Точность повторения: | ±0.01 |
| Точность резки: | ±0.03 | Размер машины: | 1200*1050*1440mm (L*W*H) |

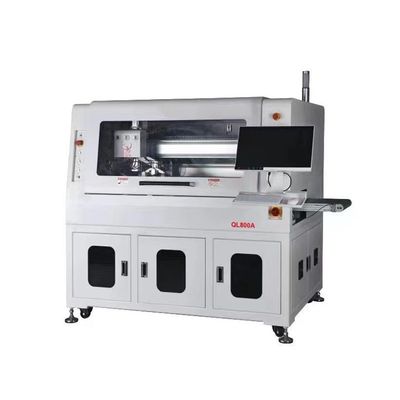

Автоматический ПКБ-маршрутизатор Оффлайн ПКБА-маршрутизатор с обнаружением сломанного ножа
Введение
Эта машина - это автоматическая встроенная PCBA маршрутизаторная машина, PCBA фиксируется с гигом для автоматического нижнего бокового маршрутизации,и после маршрутизации машины использовать сосудистое всасывание, чтобы выбрать и поместить PCBA с jig вместе, он используется для отделения отверстия штампа, кривой ПКБ и других нерегулярных соединенных ПКБ.
Система управления программным обеспечением на китайском/английском языке
Немецкая марка Basler высокоскоростная камера полная фотокарта режим программирования
Оборудовано автоматическим инструментом маршрутизации ((bit) изменение, обнаружение сбоя инструмента, функция коррекции высоты инструмента
Работа с двумя столами непрерывно для повышения эффективности производства
Особенности

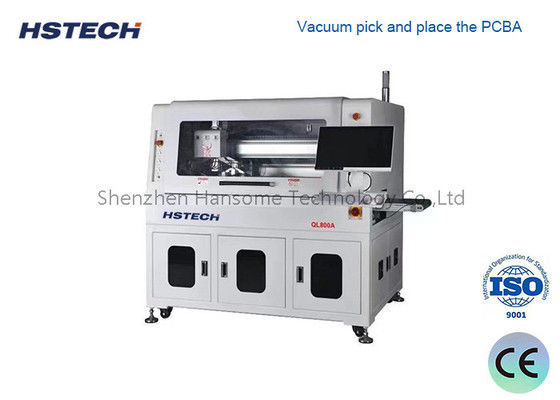

1, вакуумный подбор и размещение PCBA.
2- Снижение.
3Двойная платформа.
4, с обнаружением сломанного ножа.
5, подключите автоматическую производственную линию.
6, статистические данные о характеристиках продуктов и соответствуют системе ERP.
7Может быть оснащен автоматической сменой инструмента, взрывозащитной функцией пылесоса и функцией контроля объема воздуха.
Технические детали
| Модель | QL800A | |
| Максимальный размер ПКБ | 260х340 мм | |
| Минимальный размер ПКБ | 50х50 мм | |
| Толщина ПКБ | 0.4-6 мм | |
| Высота трансмиссии | 900±50 мм | |
| Направление перевозки | Слева направо | |
| Скорость транспортировки | 1500 мм/с (максимум) Регулируемый | |
| Режим загрузки | Рельсы-проводники для перевозки по секции | |
| Регулирование ширины рельса | Автоматический | |
| Интерфейс связи | SMEMA | |
| Позиционирование ПКБ | Позиционирование светильников | |
| Система отбора | Вакуумный всасывающий приемник | |
| Отрезающий шпиндель/скорость | 60,000 оборотов/мин, марка Германия ((необязательно 100000 оборотов/мин, марка Германия) | |
| Тип охлаждения | Самоохлаждающийся тип | |
| Автоматическая смена инструмента | Необязательно | |
| Проверка ножа | - Да, конечно. | |
| Скорость разделения | 5-100 мм/с | |
| Точность резки | ± 0,05 мм | |
| Набор фрезеровки | φ0,8~φ3,0 правостороннее вращение, ствол из вольфрамовой стали | |
| Точность повторного позиционирования | ±0,1 мм | |
| Координационная скорость движения | 1000 мм/с | |
| Тип наружной таблички | ЭСД-устройство для перевозки ремней/устройство для пересылки панел | |
| Сбор отходов | Сбор отходов из шкафов | |
| Программирование процедур | ГЕРБЕР импортировать / редактировать программу чертежей через визуальную систему | |
| Доставка воздуха | 5-8 кг/см3 | |
| Электрическое питание | AC380V, 50/60Hz, 3КВт | |
| Размер машины | 1500x850x1600 мм | |
| Вес | Примерно 800 кг. | |
Размер машины
Дномерный маршрутизатор и пылесос
Отличная система CCD с камерой, линзой из моритекса и источником света для измерения уровня, чтобы поддержать калибровку, компенсацию и позиционирование машины.с высокой стабильностью и способностью противодействовать нарушениям.
Всемогущий вакуумный всасывающий кол для сбора, размещения, разгрузки и производства.
Композитная система разгрузки, используемая антистатическим ремнем ESD для транспортировки разделенного продукта с верхней стороны, а отходы транспортируются с нижней стороны, сэкономив много места этим методом.
