| Место происхождения: | КНР |
| Фирменное наименование: | HSTECH |
| Сертификация: | CE |
| Номер модели: | RM-560 |
| Количество мин заказа: | 1 комплект |
|---|---|
| Цена: | Negotiable |
| Упаковывая детали: | Деревянный пакет |
| Время доставки: | 15~20 дней работы |
| Условия оплаты: | T/T, Western Union, MoneyGram |
| Поставка способности: | 50 комплектов в месяц |
| Наименование продукта: | Машина маршрутизатора PCBA | Платформа: | Двойной. |
|---|---|---|---|
| ПРОВОДНИК: | HIWIN | Напряжение: | AC380V 50 Гц |
| другое Имя: | Автоматический маршрутизатор pcb | Направлять шпиндель: | 6000 оборотов в минуту |
| Двигатель: | Сервомотор | Гарантия: | 1 год |
| Высокий свет: | Машина для обнаружения CCD PCBA,Машина с двойной платформой PCBA-маршрутизатора,Сервомоторная PCBA маршрутизаторная машина |
||

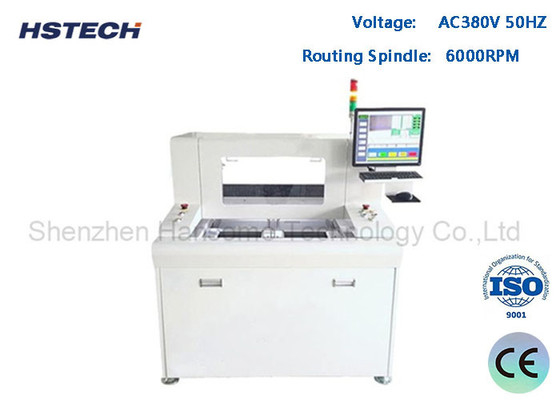

Сервомотор X/Y/Z оси PCBA Router Machine CCD Detection с двойной платформой
Введение
Эта автоматическая машина для маршрутизации печатных платформ с использованием высокоскоростного роутингового шпинда, оснащенная двойной платформой, 4-осевым сервомотором,
Свинцовый шпиндель, движущийся по заранее установленной программе, автоматически отделяет скрепленную доску, кривую доску и другие неравномерные формы досок.
Система управления окнами, обнаружение CCD отделяющей трассы, может проверять процесс разделения в любое время.
Особенность
Этот сепаратор для печатных плат использует сервомотор и приводная система x,y,z и шаровой винт,линейный рельс для обеспечения плавного и точного движения машины, точность движения менее 0,01 мм, точность маршрутизации меньше 0.05 мм.
Дизайн вращающейся двойной рабочей станции позволяет работать непрерывно, значительно повышая эффективность производства.
Машина оснащена высоким разрешением CcD, использовать прямой метод обучения программирования с перекрестным курсором CCD, очень легко работать, программное обеспечение может выполнять точку, линию, дугу,Круг и т.д. команды для резки разной формы панельной доски У него есть функция позиционирования знаков, он может автоматически исправлять смещение координат при изменении положения ПКБ.Система Windows и полный английский самостоятельно разработанное программное обеспечение делает программирование и
Работа очень проста. Оснащена качественным, охлаждающим воздухом, длительным сроком службы, направляющим шпинделем.Молинг-резка может использоваться как 2 или 3 секции , просто настроить параметр на программное обеспечение, он значительно продлил фрезерный рез" срок службы.
Укомплектован антистатическим ионизирующим вентилятором, который может устранить статические и удалить пыль.
Основные особенности
1, высокоскоростной маршрутный шпиндель, 6000 оборотов в минуту.
2, работа Windows, ручное расположение или импорт файлов.
3, CCD обнаружение.
4Включая внутренний пылесос.
5Подходит для отделки ПХЛ, алюминиевых пластин, FR4, и т.д.
6, в основном используется для отделки штампованной отверстия подключенной доски, кривой доски, вместо традиционной V-резкой доски.
Просвещение
| Модель | RM-560 | ||
| Структура | Один шпиндель, две рабочие платформы | ||
| Размер машины ((мм) | 1000*1200*1550 | ||
| Валовая масса | 700 кг | ||
| Размер пылесоса ((мм) | 625*600*1600 | ||
| Метод сбора пыли | Сборник нижней части | ||
| Размер рабочей платформы | 300*400 мм | ||
| Тип управления платформой | Двойная вращающаяся платформа, прецизионный резальщик с трехфазным двигателем инвертора | ||
| Система привода | Ось X/Y/Z, управляемая сервомотором,ось W, управляемая трехфазным моторным частотным инвертором | ||
| Шпиндель маршрутизации | 6000 оборотов в минуту | ||
| Скорость резки | 1-100 мм/с | ||
| Точность резки | ± 0,05 мм | ||
| Точность повторения | ±0,02 мм | ||
| Скорость движения оси | 800 мм/с | ||
| Система оси Z | С винтовым приводом, двойным приводом | ||
| Набор маршрутизатора | фрезерная резка,φ0,8~φ3,0 левое вращение,Сталь из вольфрама | ||
| Контроль срока службы инструмента | Управление программным обеспечением | ||
| Активная защита | Занавес с защищенным освещением | ||
| Безопасные двери | Ручная дверь | ||
| Сигнализация об ошибке | - Да, конечно. | ||
| Метод программы | Самопрограммирование, камера управляется клавиатурой и мышью | ||

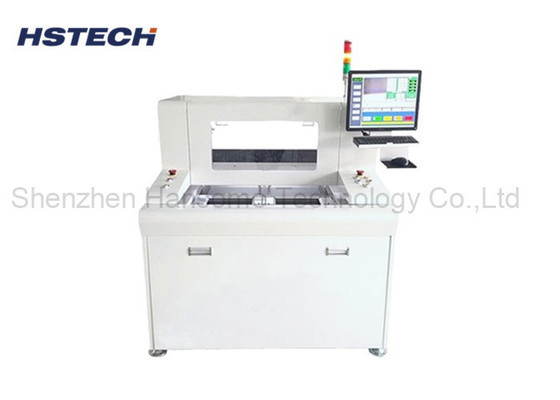

Подробная информация о машине
Высокоскоростной маршрутный шпиндель и внутренний пылесос
Windows7/10 английская версия операционной системы,простая для отладки и работы.
