Место происхождения: | Китай |
Фирменное наименование: | HSTECH |
Сертификация: | CE,RoHS |
Номер модели: | QL800A |
Количество мин заказа: | 1 комплект |
---|---|
Цена: | Negotiable |
Упаковывая детали: | Деревянный пакет |
Время доставки: | 15~20 дней работы |
Условия оплаты: | T/T, Western Union, MoneyGram |
Поставка способности: | 50 комплектов в месяц |
Наименование продукта: | Машина маршрутизатора PCB | Платформа: | Двойной. |
---|---|---|---|
Операционная система: | Окна | Гарантия: | 1 год |
Цвет: | Белый | Режущий инструмент: | Молевая резка |
Сбор лома: | Сборник пыли | Напряжение: | AC380V 50 Гц |
Высокий свет: | Быстрорежущая ПКБ маршрутизаторная машина,Точная резка ПКБ маршрутизаторная машина,Автоматическая двойная станция для очистки панелей |

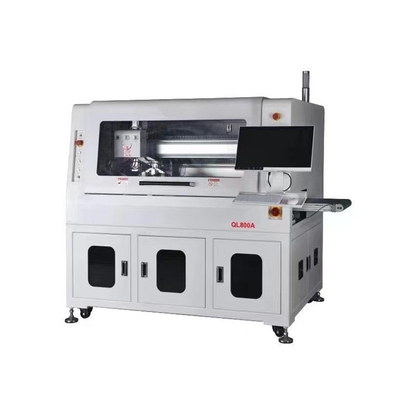

Двойная станция Автоматическая машина для очистки панелей ПКБ Маршрутизаторная машина для быстрой и точной резки

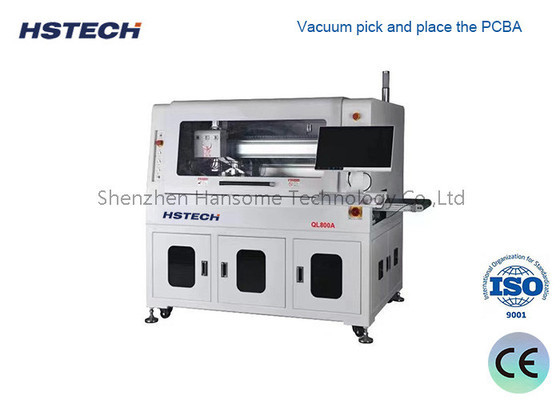

Эта машина - это автоматическая встроенная PCBA маршрутизаторная машина, PCBA фиксируется с гигом для автоматического нижнего бокового маршрутизации,и после маршрутизации машины использовать сосудистое всасывание, чтобы выбрать и поместить PCBA с jig вместе, он используется для отделения отверстия штампа, кривой ПКБ и других нерегулярных соединенных ПКБ.
Модель | QL800A | |
Максимальный размер ПКБ | 260х340 мм | |
Минимальный размер ПКБ | 50х50 мм | |
Толщина ПКБ | 0.4-6 мм | |
Высота трансмиссии | 900±50 мм | |
Направление перевозки | Слева направо | |
Скорость транспортировки | 1500 мм/с (максимум) Регулируемый | |
Режим загрузки | Рельсы-проводники для перевозки по секции | |
Регулирование ширины рельса | Автоматический | |
Интерфейс связи | SMEMA | |
Позиционирование ПКБ | Позиционирование светильников | |
Система отбора | Вакуумный всасывающий приемник | |
Отрезающий шпиндель/скорость | 60,000 оборотов/мин, марка Германия ((необязательно 100000 оборотов/мин, марка Германия) | |
Тип охлаждения | Самоохлаждающийся тип | |
Автоматическая смена инструмента | Необязательно | |
Проверка ножа | - Да, конечно. | |
Скорость разделения | 5-100 мм/с | |
Точность резки | ± 0,05 мм | |
Набор фрезеровки | φ0,8~φ3,0 правостороннее вращение, ствол из вольфрамовой стали | |
Точность повторного позиционирования | ±0,1 мм | |
Координационная скорость движения | 1000 мм/с | |
Тип наружной таблички | ЭСД-устройство для перевозки ремней/устройство для пересылки панел | |
Сбор отходов | Сбор отходов из шкафов | |
Программирование процедур | ГЕРБЕР импортировать / редактировать программу чертежей через визуальную систему | |
Доставка воздуха | 5-8 кг/см3 | |
Электрическое питание | AC380V, 50/60Hz, 3КВт | |
Размер машины | 1500x850x1600 мм | |
Вес | Примерно 800 кг. |
Размер машины
Композитная система разгрузки, используемая антистатическим ремнем ESD для транспортировки разделенного продукта с верхней стороны, а отходы транспортируются с нижней стороны, сэкономив много места этим методом.
