| Место происхождения: | Китай |
| Фирменное наименование: | HSTECH |
| Сертификация: | CE |
| Номер модели: | RM-288 |
| Количество мин заказа: | 1 комплект |
|---|---|
| Цена: | Negotiable |
| Упаковывая детали: | Деревянная упаковка с пеной |
| Время доставки: | 1 месяц |
| Условия оплаты: | D/P, T/T, Western Union, MoneyGram |
| Поставка способности: | 20 комплектов в месяц |
| Наименование продукта: | Машина маршрутизатора PCBA | цвет: | Белый |
|---|---|---|---|
| Платформа: | Двойной. | Режущий инструмент: | Молевая резка |
| Операционная система: | Окна | Сбор лома: | Сборник пыли |
| Гарантия: | 1 год | Напряжение: | AC380V 50 Гц |

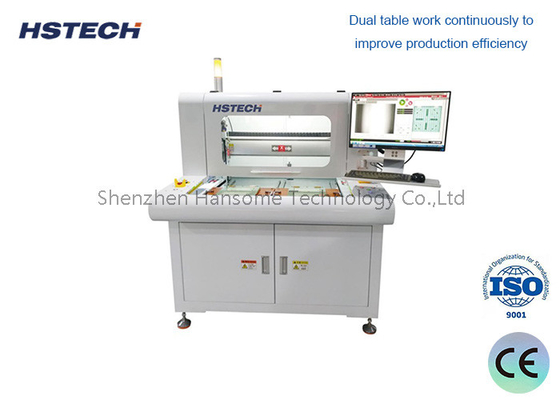

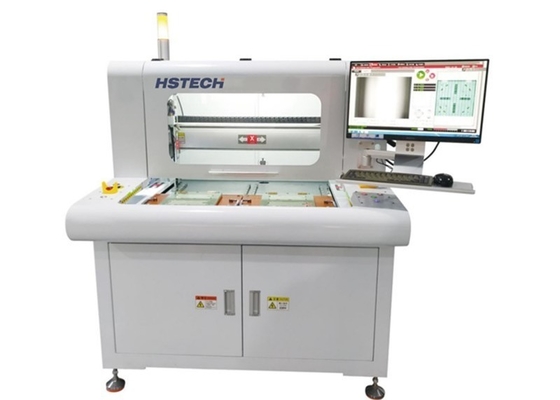

RT350/360/360A/380A Двойной платформы офлайн ПКБ маршрутизатор с максимальной скоростью шпинделя 60000 вращений в минуту
Основные особенности
Система управления программным обеспечением на китайском/английском языке
Немецкая марка Basler высокоскоростная камера полная фотокарта режим программирования
Оборудовано автоматическим инструментом маршрутизации ((bit) изменение, обнаружение сбоя инструмента, функция коррекции высоты инструмента
Работа с двумя столами непрерывно для повышения эффективности производства
Спецификация
| Модель машины | РТ530 | РТ360 | RT3602 | RT380A |
| Размер резки ПКБ | 340*360 мм | 340*360 мм | 340*360 мм | 350*250 мм |
| Объект резки | Линии, точки, дуги, круги и т.д. | Линии, точки, дуги, круги и т.д. | Линии, точки, дуги, круги и т.д. | В-рубка, отверстие для печати, круговая точка и т.д. |
| Стол для резки | Стол для двоих | Стол для двоих | Стол для двоих | Стол для двоих |
| Точность резки | ± 0,08 мм | ± 0,05 мм | ± 0,05 мм | ± 0,05 мм |
| Точность повторения | ± 0,015 мм | ± 0,01 мм | ± 0,01 мм | ± 0,01 мм |
| Максимальная скорость движения по оси | X,Y1,Y2:1000 мм/с, ось Z:800 мм/с | X,Y1,Y2:1000 мм/с, ось Z:800 мм/с | X,Y1,Y2:1000 мм/с, ось Z:800 мм/с | X,Y1,Y2:1000 мм/с, ось Z:800 мм/с |
| Свинцовый | Китайская марка | Китайская марка/винтовой шпиндель NSK (необязательно) | Япония NSK/Германия Sycotec | V-острие + шпиндель китайской марки |
| Режим смены инструмента | Ручная смена инструмента | Ручная смена инструмента | Автоматический | Ручная смена инструмента |
| Скорость маршрутизации шпинделя | Максимальное: 60000 оборотов в минуту | Максимальное: 60000 оборотов в минуту | Максимальное: 60000 оборотов в минуту | Максимальное: 60000 оборотов в минуту |
| Поиск инструмента | Автоматическое опускание инструмента, разрыв инструмента | Автоматическое опускание инструмента, разрыв инструмента | Автоматическое обнаружение погружения инструмента, разрыва инструмента и скольжения инструмента | Автоматическое обнаружение погружения инструмента, разрыва инструмента и скольжения инструмента |
| Скорость резки | регулируемый 5 ̊100 мм/с | регулируемый 5 ̊100 мм/с | регулируемый 5 ̊100 мм/с | регулируемый 5 ̊100 мм/с |
| Толщина резки ПКБ | 0.3-3.0MM | 0.3-3.0MM | 0.3-3.0MM | 0.3-3.0MM |
| Метод программирования | Вся фотопанель, обучение рисованию. | Вся фотопанель, обучение рисованию. | Вся фотопанель, обучение рисованию. | Вся фотопанель, обучение рисованию. |
| Метод контроля | Контроль 4-осной точности ПК | Управление 6-ой осью с точностью ПК | Управление 6-ой осью с точностью ПК | Управление 6-ой осью с точностью ПК |
| Двигатель X,Y1,Y2,Z | Сервоуправляющий китайской марки | Сервоуправляющий PanasonicA6 | Сервоуправляющий PanasonicA6 | Сервоуправляющий PanasonicA6 |
| Размер подходящих битов маршрутизации | 0.8 ¢3.0 мм | 0.8 ¢3.0 мм | 0.8 ¢3.0 мм | 0.8 ¢3.0 мм |
| Электрическое питание | AC220V 50/60HZ однофазный | AC220V 50/60HZ однофазный | AC220V 50/60HZ однофазный | AC220V 50/60HZ однофазный |
| Размер машины |
ЛГБТ (1180 мм*1180 мм*1350 мм) |
ЛГБТ (1180 мм*1180 мм*1350 мм) |
ЛГБТ (1180 мм*1180 мм*1350 мм) |
ЛГБТ (1180 мм*1180 мм*1350 мм) |
| Машины | 800 кг | 800 кг | 800 кг | 800 кг |
| Мощность пылесоса | 3 л. с. | 3 л. с. | 3 л. с. | 3 л. с. |
| Электрическое питание для очистки пыли | AC380V 3-фазный | AC380V 3-фазный | AC380V 3-фазный | AC380V 3-фазный |
| Размер без пыли |
ЛГБТ (665 мм*635 мм*1610 мм) |
ЛГБТ (665 мм*635 мм*1610 мм) |
ЛГБТ (665 мм*635 мм*1610 мм) |
ЛГБТ (665 мм*635 мм*1610 мм) |
| Масса пылесоса | 155 кг | 155 кг | 155 кг | 155 кг |
| Способ очистки от пыли | Уборка верхней стороны/нижнего размера (необязательно) | Уборка верхней стороны/нижнего размера (необязательно) | Уборка верхней стороны/нижнего размера (необязательно) | Уборка верхней стороны/нижнего размера (необязательно) |
Преимущества
Функция обнаружения повреждения инструмента, мониторинг состояния использования инструмента в режиме реального времени
Функция автоматической коррекции инструмента для предотвращения проблем с отклонением от высоты при смене инструмента
Двойные столы работают непрерывно для максимизации производительности машины
Комбинированная резка с помощью лезвия и шпинделя
