| Место происхождения: | Китай |
| Фирменное наименование: | HSTECH |
| Сертификация: | CE |
| Номер модели: | ARM-710 |
| Количество мин заказа: | 1 комплект |
|---|---|
| Цена: | Negotiable |
| Упаковывая детали: | Деревянный корпус, защита от пены |
| Время доставки: | 20~30 рабочих дней |
| Условия оплаты: | T/T, Western Union, MoneyGram, D/P |
| Поставка способности: | 50 комплектов в месяц |
| Наименование продукта: | Встроенная машина маршрутизатора PCBA | Материал: | Matel листа |
|---|---|---|---|
| Размер ПКБ: | 50х50~350х350 мм | Толщина PCB: | 0.4-6mm |
| Высота передачи: | 900±50 мм | Силовое питание: | AC380V, 50/60HZ |
| Скорость разделения: | 1-100мм/с | Коммуникация: | SMEMA |

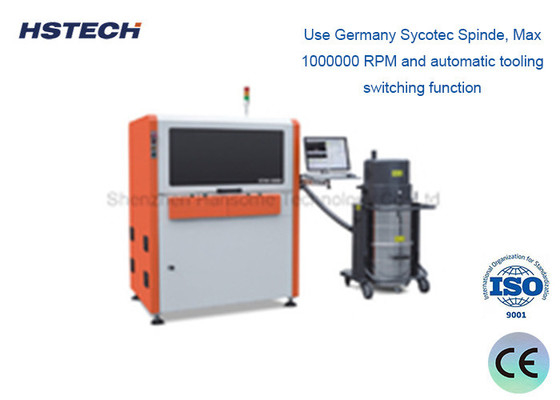

100000 оборотов в минуту Спиндельная система CCD Inline PCB Depaneling Router Machine без Jig
Введение
Эта машина является полностью автоматической системой встроенного маршрутизатора, с загрузчиком и разгрузчиком для испытательной линии ATE, высокоскоростным шпинделем, низкой силой напряжения для резки PCBA и обеспечения точности и четкости.
Особенности
1, Используйте Германию Sycotec Spinde, Max 1000000 RPM и автоматическую функцию переключения инструмента.
2"ЭСД кисть внизу PCBA, имеет идеальный пылепоглощающий эффект.
3, Отличная система CCD с камерой обработки изображений, линзой Moritex и источником света уровня измерения для поддержки калибровки, компенсации и позиционирования машины,с высокой стабильностью и способностью к противодействию воздействию.
4, Идеальное решение для маршрутизации без Jig, поддержка размера ПКБ 20 * 20 ~ 350 * 350 мм, и устройство сбора может быстро удалять и устанавливать, высокую надежность и низкую стоимость.
5, стандартный репертуар инструментов с тремя видами 3,175 инструментов, каждый с 10 шт. внутри. с точной зажимательной системой и системой подъема, X1, Y1 и Z1 для переключения инструментов
6, Разгрузочный раствор1: PCBA после резки, будет помещен на ремень ESD, а затем войти в испытательную или сборочную линию. Разгрузочный раствор 2: С агрегатом разгрузочной партии, сцепление будет палировать лоток.
7, Фрезерный резач приводится высокоскоростным шпинделем с преимуществами сниженной режущей силы, высокой точности, низкого шума и подходит для всех форм ПКБ, таких как круглый, прямая линия, L или U-тип,квадратные и дугообразные.
8, Win7/Win10 английская версия системы
Спецификация
| Модель | ARM-710 | ARM-711 |
| Максимальный размер ПКБ | 350х350 мм | |
| Минимальный размер ПКБ | 50х50 мм | |
| Толщина ПКБ | 0.4-6 мм | |
| Высота трансмиссии | 900±50 мм | |
| Направление перевозки | Слева направо | |
| Скорость транспортировки | 1500 мм/с (максимум) Регулируемый | |
| Режим загрузки | Рельсы-проводники для перевозки по секции | |
| Регулирование ширины рельса | Автоматический | |
| Интерфейс связи | SMEMA | |
| Позиционирование ПКБ | Застегивание верхней и нижней рулевой рельсы | |
| Система отбора | 360° система вращающегося зажима, 2 группы вакуумных всасывающих сосочек; 4 группы ESD ремневых транспортных/панельных передатчиков | |
| Отрезающий шпиндель/скорость | 100,000 оборотов/мин, марка Германии | 60,000 оборотов/мин, марка Германии |
| Автоматическая смена инструмента | - Да, конечно. | Нет, нет. |
| Проверка ножа | - Да, конечно. | - Да, конечно. |
| Скорость разделения | 1-100 мм/с | |
| Точность резки | ± 0,05 мм | |
| Набор фрезеровки | φ0,8~φ3,0 правостороннее положение, ствол из вольфрамовой стали | |
| Точность повторного позиционирования | ±0,02 мм | |
| Координационная скорость движения | 1000 мм/с | |
| Тип наружной таблички | Транспортные ремни ESD / блок перегрузки групповой панели | |
| Сбор отходов | Выпуск через рельсы | |
| Программирование процедуры | ГЕРБЕР импортировать / редактировать программу чертежей через визуальную систему | |
| Доставка воздуха | 5-8 кг/см3 | |
| Электрическое питание | AC380V, 50/60Hz, 3КВт | |
| Размер машины | 1000x1300x1600 мм | |
| Вес | Приблизительно 1000 кг | |
Размер машины
Подробная информация
1Автоматическая смена режущего инструмента 2, обнаружение сломанного ножа 3, автоматический режим производства
4Функция статистики SPC и система ERP соответствия
5, опционально для взрывостойкого вакуумного пылесоса и контроля объема воздуха
Идеальная система маршрутизации PCBA без Jig для фиксации платы, поддержка 20x20 ~ 350x350 мм размера ПКБ, и устройство может реализовать
Быстро снимать и устанавливать, высокая надежность и низкая стоимость.
Загрузка ремня ESD в линию
Разгрузочный раствор 1: после отделения PCBA помещают на ремень ESD, затем вводят в испытательную/сборочную линию.
Раствор разгрузки 2: при установке агрегата разгрузки партии ARM710-1 зажим устанавливается на лоток ARM710.
О упаковке
