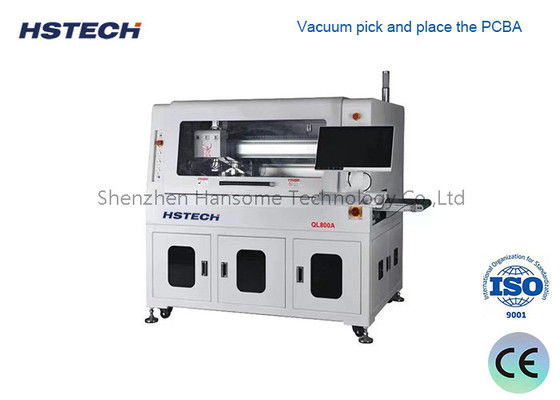

Высокоскоростной встроенный ПКБ-маршрутизатор с функцией автоматической смены инструмента

Наименование марки:	HSTECH
Номер модели:	RM-F550
МОК:	1 комплект
цена:	negotiable
Условия оплаты:	D/P, T/T, Western Union, MoneyGram
Способность к поставкам:	20 комплектов в месяц

Подробная информация

Описание продукта

Подробная информация

Место происхождения:

Китай

Сертификация:

Наименование продукта:

Автономная машина маршрутизатора PCBA

Платформа:

Двойной.

Рабочая платформа:

300*350mm

Точность повторения:

±0.01

Точность резки:

±0.03

Размер машины:

1200*1050*1440mm (L*W*H)

Упаковывая детали:

Деревянный пакет

Поставка способности:

20 комплектов в месяц

Описание продукта

Введение

Эта машина - это автоматическая линия PCBA маршрутизации машины, PCBA фиксируется с гигом для автоматического нижнего бокового маршрутизации,и после маршрутизации машины используют сосудистое всасывание, чтобы выбрать и поместить PCBA с jig вместе, он используется для отделения отверстия штампа, кривой ПКБ и других нерегулярных соединенных ПКБ.

Особенности

1, вакуумный подбор и размещение PCBA.

2- Снижение.

3Двойная платформа.

4, с обнаружением сломанного ножа.

5, подключите автоматическую производственную линию.

6, статистические данные о характеристиках продуктов и соответствуют системе ERP.

7Может быть оснащен автоматической сменой инструмента, взрывозащитной функцией пылесоса и функцией контроля объема воздуха.

Технические детали

Модель	QL800A
Максимальный размер ПКБ	260х340 мм
Минимальный размер ПКБ	50х50 мм
Толщина ПКБ	0.4-6 мм
Высота трансмиссии	900±50 мм
Направление перевозки	Слева направо
Скорость транспортировки	1500 мм/с (максимум) Регулируемый
Режим загрузки	Рельсы-проводники для перевозки по секции
Регулирование ширины рельса	Автоматический
Интерфейс связи	SMEMA
Позиционирование ПКБ	Позиционирование светильников
Система отбора	Вакуумный всасывающий приемник
Отрезающий шпиндель/скорость	60,000 оборотов в минуту, марка Германия ((необязательно 100000 оборотов в минуту, марка Германия)
Тип охлаждения	Самоохлаждающийся тип
Автоматическая смена инструмента	Необязательно
Проверка ножа	Да, да.
Скорость разделения	5-100 мм/с
Точность резки	± 0,05 мм
Набор фрезеровки	φ0,8~φ3,0 правостороннее вращение, ствол из вольфрамовой стали
Точность повторного позиционирования	±0,1 мм
Координационная скорость движения	1000 мм/с
Тип наружной таблички	ЭСД-устройство для перевозки ремней/устройство для пересылки панел
Сбор отходов	Сбор отходов из шкафов
Программирование процедур	ГЕРБЕР импортировать / редактировать программу чертежей через визуальную систему
Доставка воздуха	5-8 кг/см3
Электрическое питание	AC380V, 50/60Hz, 3КВт
Размер машины	1500x850x1600 мм
Вес	Примерно 800 кг.

Размер машины

Высокоскоростной встроенный ПКБ-маршрутизатор с функцией автоматической смены инструмента 0

Дномерный маршрутизатор и пылесос

Высокоскоростной встроенный ПКБ-маршрутизатор с функцией автоматической смены инструмента 1

Отличная система CCD с камерой, линзой из моритекса и источником света для измерения уровня, чтобы поддержать калибровку, компенсацию и позиционирование машины.с высокой стабильностью и способностью противодействовать нарушениям.

Высокоскоростной встроенный ПКБ-маршрутизатор с функцией автоматической смены инструмента 2

Всемогущий вакуумный всасывающий кол для сбора, размещения, разгрузки и производства.

Высокоскоростной встроенный ПКБ-маршрутизатор с функцией автоматической смены инструмента 3

Композитная система разгрузки, используемая антистатическим ремнем ESD для транспортировки разделенного продукта с верхней стороны, а отходы транспортируются с нижней стороны, сэкономив много места этим методом.

Высокоскоростной встроенный ПКБ-маршрутизатор с функцией автоматической смены инструмента 4
