Автоматическое погружение и сбор пыли для ПКБ-маршрутизатора

Автоматическое погружение и сбор пыли для ПКБ-маршрутизатора

Наименование марки:	HSTECH
Номер модели:	CM-610
МОК:	1 комплект
цена:	negotiable
Условия оплаты:	T/T, Western Union, MoneyGram, D/P
Способность к поставкам:	50 комплектов в месяц

Подробная информация

Описание продукта

Подробная информация

Место происхождения:

Китай

Сертификация:

Наименование продукта:

Машина маршрутизатора PCBA

Питание:

Питание в ящике

Рабочая платформа:

Двойник, консервная банка совмещенная как одна платформа

Функция:

ПКБА, отделяющая щипчатые доски

Материал:

Matel листа

Цвет:

Оранжевый, серый.

Упаковывая детали:

Деревянный корпус, защита от пены

Поставка способности:

50 комплектов в месяц

Выделить:

Автоматическая машина с нижним маршрутизатором ПКБ

Автоматическая машина для сбора пыли на ПКБ-маршрутизаторы

Описание продукта

Одноплатформенная офлайн-PCB-маршрутизатор Автоматическое отделение панелей PCBA режущая машина

Описание

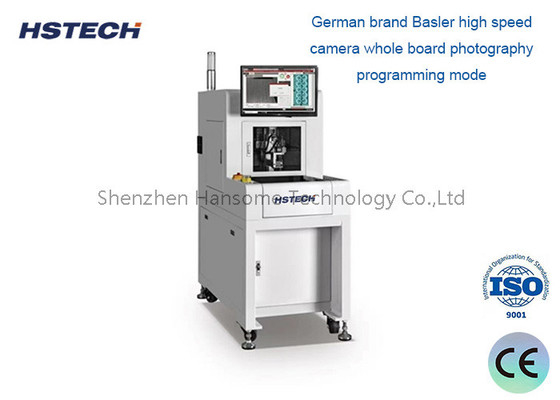

Эта машина - автоматическая PCBA рутинговая машина на полу, она работает на одной платформе, используя ПК для программирования, автоматического маршрутизации дна и сбора пыли на дне.Машина с использованием высокоскоростного роутингового шпинда, фиксировать ПКБА с помощью гига, чтобы отделить отверстие штампа, кривой ПКБ и другие неправильные подключенные ПКБ.

Особенности

1.Китайская/английская программная система.

2.Германская марка Basler высокоскоростная камера полный режим программирования фотографии доски.

3.Оснащен автоматическим инструментом маршрутизации ((бита) изменения, обнаружения сбоя инструмента, функции коррекции высоты инструмента.

4Работа на одном столе, может также использоваться в сочетании двух машин, в то время как оборудование может быть беспилотным с роботом, значительно повышая эффективность производства.

Применение
Интеллектуальный маршрутизатор с полным видением подходит для потребительской электроники, бытовой электроники, автомобильной электроники и других связанных с ней операций по резке ПКБ с несколькими панелями.

Спецификации

Модель машины	РТ330
Размер отрезки ПКБ	310*360 мм
Объект резки	В-рубка, отверстие для печати, круговая точка и т.д.
Стол для резки	Один стол
Точность резки	± 0,08 мм
Точность повторения	± 0,015 мм
Максимальная скорость движения по оси	X,Y1,Y2:1000 мм/с, ось Z:800 мм/с
Свинцовый	Китайская марка
Режим смены инструмента	Ручная смена инструмента
Скорость маршрутизации шпинделя	Максимальное: 60000 оборотов в минуту
Поиск инструмента	Автоматическое опускание инструмента, разрыв инструмента (необязательно)
Скорость резки	регулируемый 5 ̊100 мм/с
Толщина резки ПКБ	0.3-3.0MM
Метод программирования	Вся фотопанель, обучение рисованию.
Метод контроля	Система управления 3-осной точностью ПК
Драйверные методы X,Y1,Y2,Z	Внутренний сервопривод (панорамочный)
Размер подходящих битов маршрутизации	0.8 ¢3.0 мм
Электрическое питание	AC220V 50/60HZ однофазный
Размер машины	LWH ((1250mm650mm1550mm)
Машины	300 кг
Мощность пылесоса	3 л. с.
Электрическое питание для очистки пыли	AC380V 3-фазный
Размер без пыли	LWH ((800мм400мм780мм)
Размер пылесоса	60 кг
Способ очистки от пыли	Уборка верхней стороны/нижнего размера (необязательно)

Размеры

Автоматическое погружение и сбор пыли для ПКБ-маршрутизатора 0

Подробная информация о машине

Система Super Vision ((Оснащена немецкой промышленной камерой и японской линзой Moritex) и устройством сбора пыли ESD с верхней стороны кисти.

Автоматическое погружение и сбор пыли для ПКБ-маршрутизатора 1

Интегрированная система резки (резание с помощью гига или магнитного пальца) и магнитный PIN пальца (патентный дизайн)

Автоматическое погружение и сбор пыли для ПКБ-маршрутизатора 2

Надежная система резки ((использовать германия Sycotec шпиндель и частотный инверт), Win7/Win10 английская версия системы.

Автоматическое погружение и сбор пыли для ПКБ-маршрутизатора 3

О упаковке
