Двойная рабочая платформа мини офлайн PCBA маршрутизатор для малых размеров PCB

Подробная информация

Место происхождения:

Китай

Сертификация:

Название продукта:

Мини автономная машина маршрутизатора PCBA

Материал:

Листовой металл

Приспособление:

Необходимый

Источник питания:

AC380V, 50/60HZ

Коммуникация:

СМЕМА

Размер таблицы деятельности:

50*50~410*460mm

Метод загрузки PCBA:

Руководство

Сборник пыли:

Сборник нижней части

Упаковывая детали:

Деревянный пакет

Поставка способности:

50 комплектов в месяц

Описание продукта

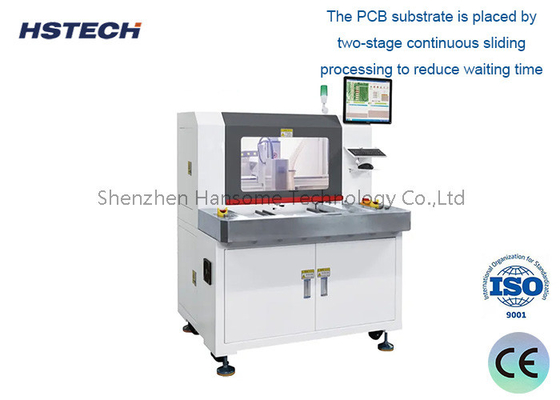

Двухплатформенная мини-машина для разделения печатных плат Offline PCBA Router для печатных плат малого размера

Особенности:

Автоматическое разделение в автономном режиме.
Это мини-роутер PCBA, подходящий для печатных плат малого размера и решения для экономии места в цеху.
Индивидуальные приспособления.
ПК и система визуального контроля CCD.
Программирование с компенсацией и сбором пыли.
Доступно для печатных плат размером до 410-510 мм.
Гибкость для резки двух разных типов продуктов.
Открытая платформа для ручной подачи и выгрузки, также может быть оснащена дополнительным механическим манипулятором (роботом).

Спецификация:

Модель	AR-7	AR-7 mini
Электропитание	AC380V, 50/60Hz, 3KW
Рабочий размер	50x50~410x460 мм (макс.)	50x50~260x310 мм (макс.)
Режим загрузки	Ручной
Режущий шпиндель/скорость	5000~60 000 об/мин
Толщина печатной платы	0,4-4 мм
Скорость разделения	1-100 мм/с
Точность резки	±0,05 мм
Тип фиксации	Приспособления
Программирование	Обучение Visioin, встроенное программирование
Фрезерный комплект	φ0,8~φ3,0 правое вращение, хвостовик из вольфрамовой стали
Метод сбора пыли	Нижний сбор пыли
Пылеуловитель	3 фазы, 380 В, 1,2 кВт
Шум	<75 дБ
Система управления	Промышленный ПК

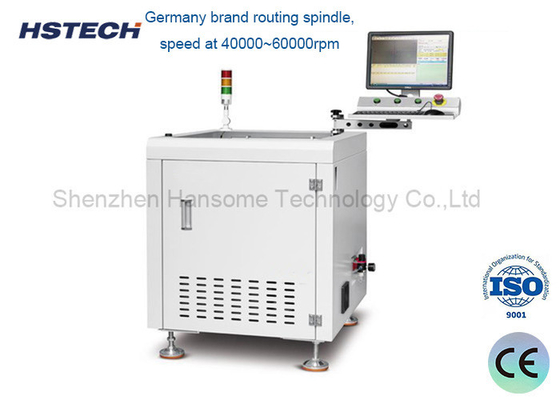

Марка шпинделя	Немецкий бренд, Sycotec 4025
Серводвигатель	Серия A5
Управление движением	4-осевая плата управления движением
Шариковый винт	C5 шлифованый винт
Линейная направляющая	P ранг тихая направляющая
Камера	Немецкий бренд Imaging 40W промышленная камера
Размер машины	700800930 мм	500650930 мм
Экран	17 дюймов
