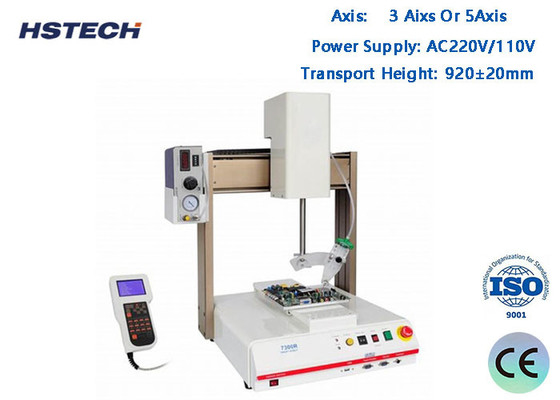

Усовершенствованная 3-осевая селективная покрывающая машина с регулировкой ширины для высокоскоростных приложений

Наименование марки:	HSTECH
Номер модели:	HS-CC300
МОК:	1 комплект
цена:	negotiable
Условия оплаты:	T/T, Western Union, MoneyGram
Способность к поставкам:	100 комплектов в месяц

Подробная информация

Описание продукта

Подробная информация

Место происхождения:

Китай

Сертификация:

Product Name:

3Axis Selective Coating Machine

Axis:

3 Aixs Or 5Axis

Power Supply:

AC220V/110V

Transport Height:

920±20mm

Machine Weight:

600kg

Machine Dimension:

1060x1200x1700mm

Упаковывая детали:

Деревянный пакет

Поставка способности:

100 комплектов в месяц

Описание продукта

Усовершенствованная 3-осевая селективная покрывающая машина с регулировкой ширины для высокоскоростных приложений

Введение продукта

1. X, Y, Z оси привода платформы принимает точный шаровой винт с сервомотором Fuji.

2. достичь выборочного покрытия для различных видов ПХБ.

3Прямая линия, круг, дуговое покрытие и распределение.

4. может эффективно и равномерно покрывать края компонентов, устраняя эффект тени распыления.

5Точность: ±0,02 мм.

6С высокой скоростью, высокой надежностью, высокой стабильностью системы передачи и управления.

7. 2 клапаны могут автоматически переключать действие распыления и покрытия, чтобы достичь высокой плотности процесса покрытия ПКБ.

8. С умной функцией автоматической регулировки ширины (автоматически регулируется после ввода ширины платы).

Спецификация машины

Наименование продукта	Машины для селективного конформного покрытия
Модель	HS-CC300
Высота трансмиссии	920±20 мм
Ширина конвейера	50-450 мм/или на заказ
Передача	L к R, или R к L
Высота компонента	вверх и вниз максимум 100 мм
Размер края платы ПКБ	≥ 5 мм
Скорость перевозки	0-12000 мм/мин
Скорость привода по 3 оси	800 мм/с
Точность повторения	±0,02 мм
Программы хранения	до 1000
Электрическое питание	AC220/110V
Давление воздуха	4 кгф/см2
Резервуар с клеем	10 л, ручное перемешивание
Режим управления	Карта управления промышленным ПК+движение
Настройка линейного руководства	Интеллектуальная регулировка
Режим программирования	Ручное обучение
Порт связи	SMEMA
Источник освещения	Самооборудованный источник освещения
Источник освещения для обнаружения	Самооборудование
Программа	Программное обеспечение для Windows+покрытия
Двигатель	Степной двигатель ((2 шт.)
Режим вождения по 3 оси	Сервомотор + винтовой модуль + Электрический цилиндр
Количество резиновых клапанов	1 разбрызгивающий клапан + 1 раздающий клапан
Ширина распыления	3-20 мм
Способ распыления	Автоматический
Общая мощность	20,6 кВт
Корпус машины	Нержавеющая сталь
Машины	600 кг
Размер машины	1060x1200x1700 мм
