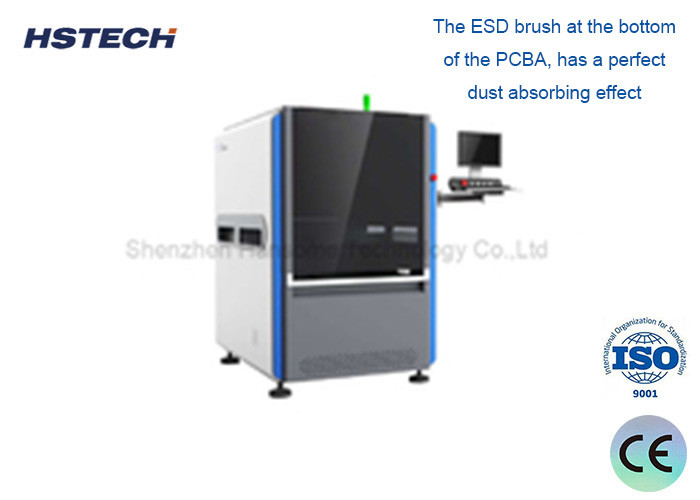

Шпиндельная система CCD Inline PCB Depaneling Router Machine для высокоскоростной резки

Шпиндельная система CCD Inline PCB Depaneling Router Machine для высокоскоростной резки

Особенности

1, Используйте Германию Sycotec Spinde, Max 1000000 RPM и автоматическую функцию переключения инструмента.
2"ЭСД кисть внизу PCBA, имеет идеальный пылепоглощающий эффект.
3, Отличная система CCD с камерой обработки изображений, линзой Moritex и источником света уровня измерения для поддержки калибровки, компенсации и позиционирования машины,с высокой стабильностью и способностью к противодействию воздействию.
4, Идеальное решение для маршрутизации без Jig, поддержка размера ПКБ 20 * 20 ~ 350 * 350 мм, и устройство сбора может быстро удалять и устанавливать, высокую надежность и низкую стоимость.
5, стандартный репертуар инструментов с тремя видами 3,175 инструментов, каждый с 10 штук внутри. с точной зажимательной системой и системой подъема, X1, Y1 и Z1 для переключения инструментов
6, Разгрузочный раствор1: PCBA после резки, будет помещен на ремень ESD, а затем войти в испытательную или сборочную линию. Разгрузочный раствор 2: С агрегатом разгрузочной партии, сцепление закроет лоток.

7, Фрезерный резач приводится высокоскоростным шпинделем с преимуществами сниженной режущей силы, высокой точности, низкого шума и подходит для всех форм ПКБ, таких как круглый, прямая линия, L или U тип,квадратные и дугообразные.
8, Win7/Win10 английская версия системы

Спецификация

Размер машины

Подробная информация

1Автоматическая смена режущего инструмента 2, обнаружение сломанного ножа 3, автоматический режим производства

4Функция статистики SPC и система ERP соответствия

5, опционально для взрывостойкого вакуумного пылесоса и контроля объема воздуха

Идеальная система маршрутизации PCBA без Jig для фиксации платы, поддержка 20x20 ~ 350x350 мм размера ПКБ, и устройство может реализовать

Быстро снимать и устанавливать, высокая надежность и низкая стоимость.

Загрузка ремня ESD в линию

Разгрузочный раствор 1: после отделения PCBA помещают на ремень ESD, затем вводят в испытательную/сборочную линию.

Раствор разгрузки 2: при установке агрегата разгрузки партии ARM710-1 зажим устанавливается на лоток ARM710.
