Одноплатформенная автоустановка ПКБ-маршрутизатора с автоустановкой ПКБ-режущей машины

Одноплатформенная автоустановка ПКБ-маршрутизатора с автоустановкой ПКБ-режущей машины

Наименование марки:	HSTECH
Номер модели:	CM-610
МОК:	1 комплект
цена:	negotiable
Условия оплаты:	T/T, Western Union, MoneyGram, D/P
Способность к поставкам:	50 комплектов в месяц

Подробная информация

Описание продукта

Подробная информация

Место происхождения:

Китай

Сертификация:

Наименование продукта:

Машина маршрутизатора PCBA

Питание:

Питание в ящике

Рабочая платформа:

Двойник, консервная банка совмещенная как одна платформа

Функция:

ПКБА, отделяющая щипчатые доски

Материал:

Matel листа

Цвет:

Оранжевый, серый.

Упаковывая детали:

Деревянный корпус, защита от пены

Поставка способности:

50 комплектов в месяц

Описание продукта

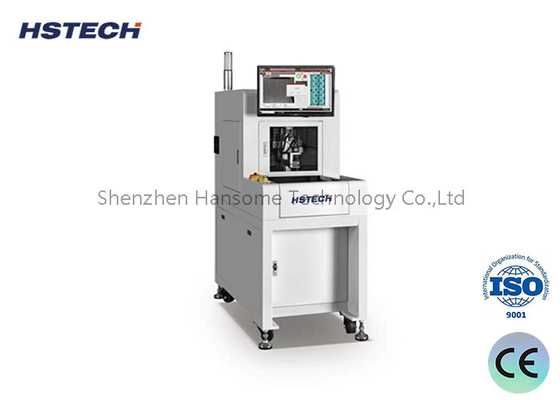

Одноплатформенная офлайн-PCB-маршрутизатор Автоматическое отделение панелей PCBA режущая машина

Описание

Эта машина - автоматическая PCBA рутинговая машина на полу, она работает на одной платформе, используя ПК для программирования, автоматического маршрутизации дна и сбора пыли на дне.Машина с использованием высокоскоростного роутингового шпинда, фиксировать PCBA с помощью гига, чтобы отделить отверстие штампа, кривой ПКБ, и другие неправильные подключенные ПКБ.

Особенности

1.Китайская/английская программная система.

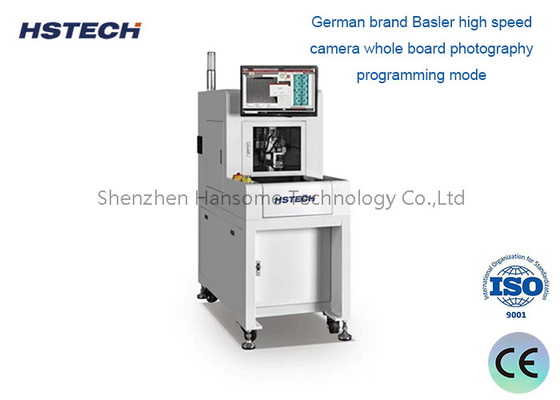

2.Германская марка Basler высокоскоростная камера полный режим программирования фотографии доски.

3.Оснащен автоматическим инструментом маршрутизации ((бита) изменения, обнаружения сбоя инструмента, функции коррекции высоты инструмента.

4Работа на одном столе, может также использоваться в сочетании двух машин, в то время как оборудование может быть беспилотным с роботом, значительно повышая эффективность производства.

Применение
Интеллектуальный маршрутизатор с полным видением подходит для потребительской электроники, бытовой электроники, автомобильной электроники и других связанных с ней операций по резке ПКБ с несколькими панелями.

Спецификации

Модель машины	РТ330
Размер отрезки ПКБ	310*360 мм
Объект резки	В-рубка, отверстие для печати, круговая точка и т.д.
Стол для резки	Один стол
Точность резки	± 0,08 мм
Точность повторения	± 0,015 мм
Максимальная скорость движения по оси	X,Y1,Y2:1000 мм/с, ось Z:800 мм/с
Свинцовый	Китайская марка
Режим смены инструмента	Ручная смена инструмента
Скорость маршрутизации шпинделя	Максимальное: 60000 оборотов в минуту
Поиск инструмента	Автоматическое опускание инструмента, разрыв инструмента (необязательно)
Скорость резки	регулируемый 5 ̊100 мм/с
Толщина резки ПКБ	0.3-3.0MM
Метод программирования	Вся фотопанель, обучение рисованию.
Метод контроля	Система управления 3-осной точностью ПК
Драйверные методы X,Y1,Y2,Z	Внутренний сервопривод (панорамочный)
Размер подходящих битов маршрутизации	0.8 ¢3.0 мм
Электрическое питание	AC220V 50/60HZ однофазный
Размер машины	LWH ((1250mm650mm1550mm)
Машины	300 кг
Мощность пылесоса	3 л. с.
Электрическое питание для очистки пыли	AC380V 3-фазный
Размер без пыли	LWH ((800мм400мм780мм)
Размер пылесоса	60 кг
Способ очистки от пыли	Уборка верхней стороны/нижнего размера (необязательно)

Размеры

Одноплатформенная автоустановка ПКБ-маршрутизатора с автоустановкой ПКБ-режущей машины 0

Подробная информация о машине

Система Super Vision ((Оснащена немецкой индустриальной камерой и японской линзой Moritex) и устройством сбора пыли с верхней стороны кисти ESD.

Одноплатформенная автоустановка ПКБ-маршрутизатора с автоустановкой ПКБ-режущей машины 1

Интегрированная система резки (резание с помощью гига или магнитного пальца) и магнитный PIN пальца (патентный дизайн)

Одноплатформенная автоустановка ПКБ-маршрутизатора с автоустановкой ПКБ-режущей машины 2

Надежная система резки ((используйте германия Sycotec шпиндель и частотный инверт), Win7/Win10 система английской версии.

Одноплатформенная автоустановка ПКБ-маршрутизатора с автоустановкой ПКБ-режущей машины 3

Shenzhen Hansome Technology Co., Ltd является профессиональным производителем оборудования для обработки SMT-пакетов (погрузчик, разгрузчик, буферный конвейер, сварная машина, машина для скрепления винтов, машина для снятия панелей ПКБ и т.д.).

Мы высокотехнологичное предприятие с независимыми правами интеллектуальной собственности, компания в основном занимается исследованиями и разработками,производство и продажа оборудования для обработки досок на производственных линиях SMT/THT.

У нас более 10 лет профессионального опыта в индустрии SMT. С строгим производством, инспекцией, отладкой и упаковкой, мы настаиваем на предоставлении клиентам хорошего предпродажного обслуживания,Продажное и послепродажное обслуживаниеУ нас есть профессиональный человек QC для проверки качества оборудования и запасных частей. После производства все оборудование будет тщательно протестировано и отладено перед отгрузкой.
