| Место происхождения: | Китай |
| Фирменное наименование: | HSTECH |
| Сертификация: | CE,TUV |
| Номер модели: | HS-CC300 |
| Количество мин заказа: | 1 комплект |
|---|---|
| Цена: | Negotiable |
| Упаковывая детали: | Деревянный корпус, с пеной внутри |
| Время доставки: | 10-20 дней |
| Условия оплаты: | L/C, D/P, T/T, Western Union, MoneyGram |
| Поставка способности: | 100 комплектов в месяц |
| Наименование продукта: | выборочная лакировочная машина 3Axis | Ось: | 3 Aixs или 5Axis |
|---|---|---|---|
| Электрическое питание: | AC220V/110V | Высота транспортировки: | 920±20mm |
| Машины: | 600 кг | Размер машины: | 1060x1200x1700 мм |

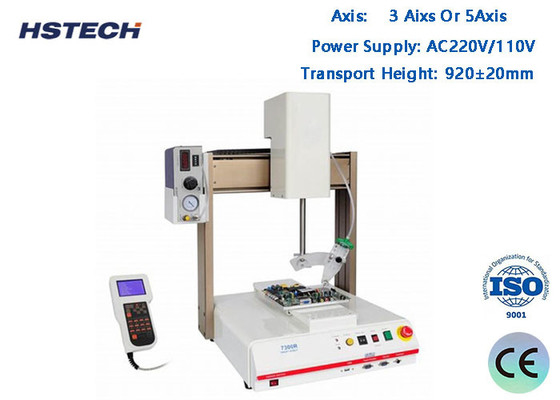

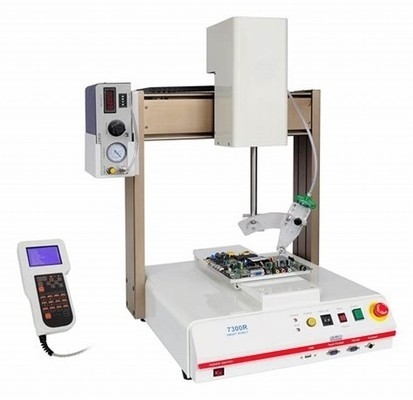

Автоматическая селективная конформальная покрывающая машина для PCBA SMT Backstage Process
Введение продукта
1. X, Y, Z оси привода платформы принимает точный шаровой винт с сервомотором Fuji.
2. достичь выборочного покрытия для различных видов ПХБ.
3Прямая линия, круг, дуговое покрытие и распределение.
4. может эффективно и равномерно покрывать края компонентов, устраняя эффект тени распыления.
5Точность: ±0,02 мм.
6С высокой скоростью, высокой надежностью, высокой стабильностью системы передачи и управления.
7. 2 клапаны могут автоматически переключать действие распыления и покрытия, чтобы достичь высокой плотности процесса покрытия ПКБ.
8. С умной функцией автоматической регулировки ширины (автоматически регулируется после ввода ширины платы).
Спецификация машины
| Наименование продукта | Машины для селективного конформного покрытия |
| Модель | HS-CC300 |
| Высота трансмиссии | 920±20 мм |
| Ширина конвейера | 50-450 мм/или на заказ |
| Передача | L к R, или R к L |
| Высота компонента | вверх и вниз максимум 100 мм |
| Размер края платы ПКБ | ≥ 5 мм |
| Скорость перевозки | 0-12000 мм/мин |
| Скорость привода по 3 оси | 800 мм/с |
| Точность повторения | ±0,02 мм |
| Программы хранения | до 1000 |
| Электрическое питание | AC220/110V |
| Давление воздуха | 4 кгф/см2 |
| Резервуар с клеем | 10 л, ручное перемешивание |
| Режим управления | Карта управления промышленным ПК+движение |
| Настройка линейного руководства | Интеллектуальная регулировка |
| Режим программирования | Ручное обучение |
| Порт связи | SMEMA |
| Источник освещения | Самооборудованный источник освещения |
| Источник освещения для обнаружения | Самооборудование |
| Программа | Программное обеспечение для Windows+покрытия |
| Двигатель | Степной двигатель ((2 шт.) |
| Режим вождения по 3 оси | Сервомотор + винтовой модуль + Электрический цилиндр |
| Количество резиновых клапанов | 1 разбрызгивающий клапан + 1 раздающий клапан |
| Ширина распыления | 3-20 мм |
| Способ распыления | Автоматический |
| Общая мощность | 20,6 кВт |
| Корпус машины | Нержавеющая сталь |
| Машины | 600 кг |
| Размер машины | 1060x1200x1700 мм |
О упаковке
