Гид Hiwin 6000RPM Сервомотор PCBA Маршрутизатор Автоматический Маршрутизатор PCB

Наименование марки:	HSTECH
Номер модели:	RM-560
МОК:	1 комплект
цена:	negotiable
Условия оплаты:	T/T, Western Union,
Способность к поставкам:	50 комплектов в месяц

Подробная информация

Описание продукта

Подробная информация

Место происхождения:

Китай

Сертификация:

Название продукта:

Машина маршрутизатора PCBA

Другое имя:

Автоматический маршрутизатор pcb

Платформа:

Двойной

Направлять шпиндель:

6000 об / мин

Гид:

Привет

Приводной мотор:

Сервомотор

Напряжение:

AC380V 50 Гц

Гарантия:

1 год

Упаковывая детали:

Деревянный пакет

Поставка способности:

50 комплектов в месяц

Описание продукта

Hiwin Guide 6000RPM Servo Motor PCBA Router Machine Automatic PCB Router

Введение в станок:

Эта автоматическая машина для маршрутизации печатных плат использует высокоскоростной шпиндель для маршрутизации, оснащена двойной платформой, серводвигателем с 4 осями, шпиндель перемещается в соответствии с предустановленным программированием, автоматически разделяя плату, соединенную с отверстиями для штампов, изогнутую плату и другие платы неправильной формы.

Машина использует операционную систему Windows, CCD-детектирование траектории разделения, может проверять процесс разделения в любое время.

Основные характеристики:

Высокоскоростной шпиндель для маршрутизации, 6000 об/мин.
Операционная система Windows, ручное позиционирование или импорт файлов.
CCD-детектирование.
Встроенный пылесборник.
Подходит для разделения плат FPC, алюминиевых плат, FR4 и т. д.
В основном используется для разделения плат, соединенных с отверстиями для штампов, изогнутых плат, вместо традиционных V-образных плат.

Спецификация:

Модель	RM-560
Структура	Один шпиндель, двойные рабочие платформы
Размер станка (мм)	100012001550
Вес брутто	700 кг
Размер пылесборника (мм)	6256001600
Метод сбора пыли	Нижний сбор
Размер рабочей платформы	300*400 мм
Тип привода платформы	Двойная вращающаяся платформа, прецизионный слайсер с трехфазным моторным инвертором
Система привода	Оси X/Y/Z приводятся в движение серводвигателем, ось W приводится в движение трехфазным моторным частотным инвертором
Шпиндель для маршрутизации	6000 об/мин
Скорость резки	1-100 мм/с
Точность резки	±0,05 мм
Точность повторения	±0,02 мм
Скорость перемещения по осям	800 мм/с
Система оси Z	Винтовой привод, двойная направляющая
Комплект для маршрутизации	фреза, φ0,8~φ3,0, левое вращение, хвостовик из вольфрамовой стали
Контроль срока службы инструмента	Программное управление
Активная защитная функция	световая завеса безопасности
Дверь безопасности	Ручная дверь
Сигнал тревоги об ошибке	Да
Метод программирования	Самопрограммирование, камера управляется клавиатурой и мышью

Детали станка:

Высокоскоростной шпиндель для маршрутизации и внутренний пылесборник

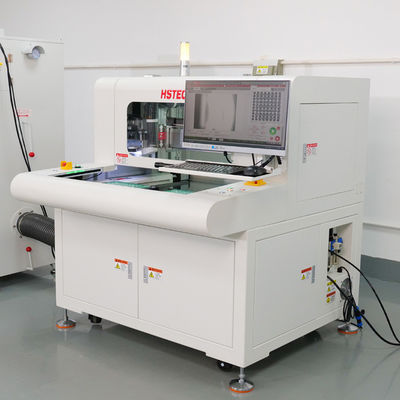

Гид Hiwin 6000RPM Сервомотор PCBA Маршрутизатор Автоматический Маршрутизатор PCB 0

Операционная система Windows7/10 на английском языке, проста в отладке и эксплуатации.

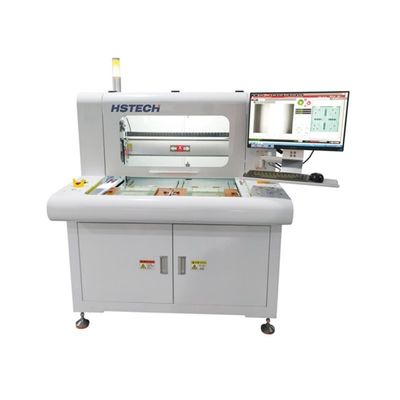

Гид Hiwin 6000RPM Сервомотор PCBA Маршрутизатор Автоматический Маршрутизатор PCB 1

Гид Hiwin 6000RPM Сервомотор PCBA Маршрутизатор Автоматический Маршрутизатор PCB 2

Гид Hiwin 6000RPM Сервомотор PCBA Маршрутизатор Автоматический Маршрутизатор PCB 3
