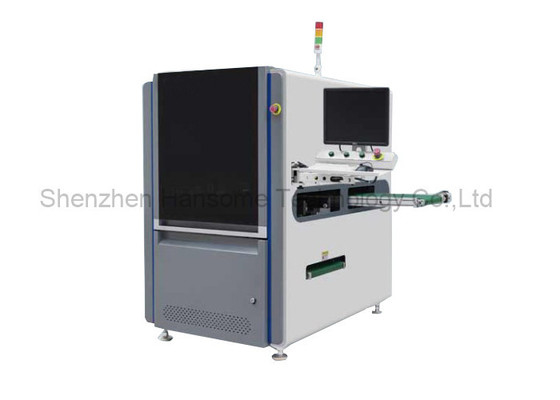

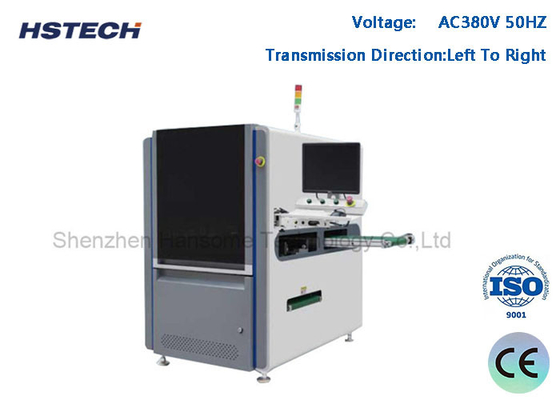

Левый направо ESD ремень встроенный PCBA маршрутизатор с SMEMA

Левый направо ESD ремень встроенный PCBA маршрутизатор с SMEMA

Введение:

Эта машина является полностью автоматической системой встроенного маршрутизатора, с загрузчиком и разгрузчиком для испытательной линии ATE, высокоскоростным шпинделем, низкой силой напряжения для резки PCBA и обеспечения точности и четкости.

Особенности:

1, Используйте Германию Sycotec Spinde, Max 1000000 RPM и автоматическую функцию переключения инструмента.
2"ЭСД кисть внизу PCBA, имеет идеальный пылепоглощающий эффект.
3, Отличная система CCD с камерой обработки изображений, линзой Moritex и источником света уровня измерения для поддержки калибровки, компенсации и позиционирования машины,с высокой стабильностью и способностью к противодействию воздействию.
4, Идеальное решение для маршрутизации без Jig, поддержка размера ПКБ 20 * 20 ~ 350 * 350 мм, и устройство сбора может быстро удалять и устанавливать, высокую надежность и низкую стоимость.
5, стандартный репертуар инструментов с тремя видами 3,175 инструментов, каждый с 10 штук внутри. с точной зажимательной системой и системой подъема, X1, Y1 и Z1 для переключения инструментов
6, Разгрузочный раствор1: PCBA после резки, будет помещен на ремень ESD, а затем войти в испытательную или сборочную линию. Разгрузочный раствор 2: С агрегатом разгрузочной партии, сцепление закроет лоток.

7, Фрезерный резач приводится высокоскоростным шпинделем с преимуществами сниженной режущей силы, высокой точности, низкого шума и подходит для всех форм ПКБ, таких как круглый, прямая линия, L или U тип,квадратные и дугообразные.
8, Win7/Win10 английская версия системы

Спецификация:

Размер машины

Подробная информация

1Автоматическая смена режущего инструмента 2, обнаружение сломанного ножа 3, автоматический режим производства

2Функция статистики SPC и система ERP соответствия

3, опционально для взрывостойкого вакуумного пылесоса и контроля объема воздуха

Идеальная система маршрутизации PCBA без Jig для фиксации доски, поддержка размера ПКБ 20x20 ~ 350x350 мм, а устройство для сбора может быстро удалять и устанавливать, повышать надежность и низкую стоимость.

Загрузка ремня ESD в линию

Разгрузочный раствор 1: после отделения PCBA помещают на ремень ESD, затем вводят в испытательную/сборочную линию.

Раствор разгрузки 2: при установке агрегата разгрузки партии ARM710-1 зажим устанавливается на лоток ARM710.
