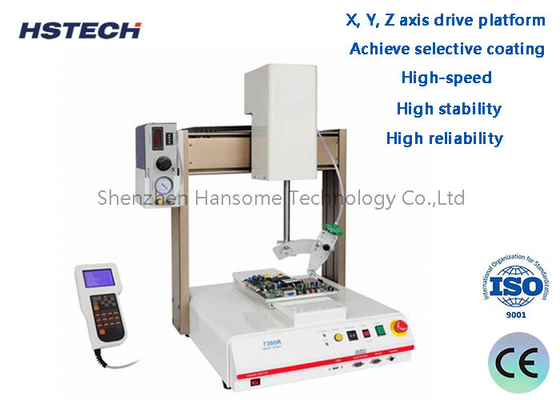

X, Y, Z оси Двигательная платформа Высокая скорость Высокая надежность Высокая стабильность 3 оси Выборочная покрывающая машина

Наименование марки:	HSTECH
Номер модели:	HS-CC300
МОК:	1 комплект
цена:	negotiable
Условия оплаты:	Т/Т, Вестерн Юнион
Способность к поставкам:	100 комплектов в месяц

Подробная информация

Описание продукта

Подробная информация

Место происхождения:

Китай

Сертификация:

Наименование продукта:

выборочная лакировочная машина 3Axis

Warranty:

1 Year

Контроль:

Сенсорный экран

Марка реле:

Шнайдер

Оптоэлектронный переключатель:

ОМРОН

Материал:

алюминиевый сплав

Condition:

New

Сигнал:

SMEMA

Применение:

Электронное собрание

Цвет:

Серебряный

Система управления:

ПЛК

OEM/ODM:

Available

Потребление энергии:

200 Вт

Тип:

Автоматический

Упаковывая детали:

Деревянный пакет

Поставка способности:

100 комплектов в месяц

Описание продукта

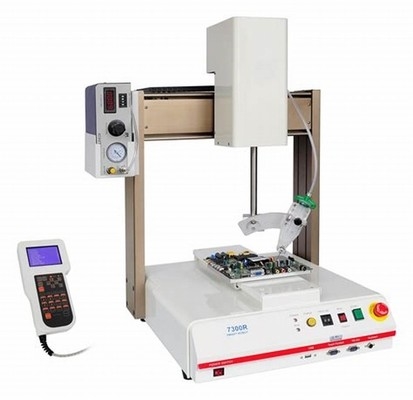

Высокоскоростная, высоконадежная, высокостабильная платформа привода по осям X, Y, Z, 3-осевая машина для селективного нанесения покрытий

Особенности машины

1. Платформа привода по осям X, Y, Z использует прецизионный шарико-винтовой привод с серводвигателем Fuji.

2. Обеспечивает селективное нанесение покрытий для различных типов печатных плат.

3. Нанесение покрытий и дозирование по прямой, кругу, дуге.

4. Может эффективно и равномерно наносить покрытие на края компонентов, устраняя эффект распылительной тени.

5. Точность: ±0,02 мм.

6. Обладает высокоскоростной, высоконадежной и высокостабильной системой передачи и управления.

7. 2 клапана могут автоматически переключать распыление и нанесение покрытия для достижения процесса нанесения покрытий на печатные платы высокой плотности.

8. С функцией интеллектуальной автоматической регулировки ширины (автоматическая регулировка после ввода ширины платы).

Спецификация

Название продукта	Машина для селективного нанесения конформного покрытия
Модель	HS-CC300
Высота передачи	920±20 мм
Ширина конвейера	50-450 мм / или по индивидуальному заказу
Передача	Слева направо или справа налево
Высота компонента	вверх и вниз макс. 100 мм
Размер края печатной платы	≥5 мм
Скорость транспортировки	0-12000 мм/мин
Скорость привода по 3 осям	800 мм/с
Точность повторения	±0,02 мм
Сохраненные программы	до 1000
Электропитание	AC220/110 В
Давление воздуха	4 кгс/см2
Бак для клея	10 л, ручное перемешивание
Режим управления	Промышленный ПК + карта управления движением
Регулировка линейной направляющей	Интеллектуальная регулировка
Режим программирования	Ручное обучение
Коммуникационный порт	SMEMA
Источник освещения	Собственный источник освещения
Источник освещения для обнаружения	Собственный
Программное обеспечение	Windows + программное обеспечение для нанесения покрытий
Приводной двигатель	Шаговый двигатель (2 шт.)
Режим привода по 3 осям	Серводвигатель + модуль драйвера винта + Электрический цилиндр
Количество резиновых клапанов	1 распылительный клапан + 1 дозирующий клапан
Ширина распыления	3-20 мм
Метод распыления	Автоматический
Общая мощность	2,6 кВт
Корпус машины	Нержавеющая сталь
Вес машины	600 кг
Размер машины	1060x1200x1700 мм

X, Y, Z оси Двигательная платформа Высокая скорость Высокая надежность Высокая стабильность 3 оси Выборочная покрывающая машина 0
