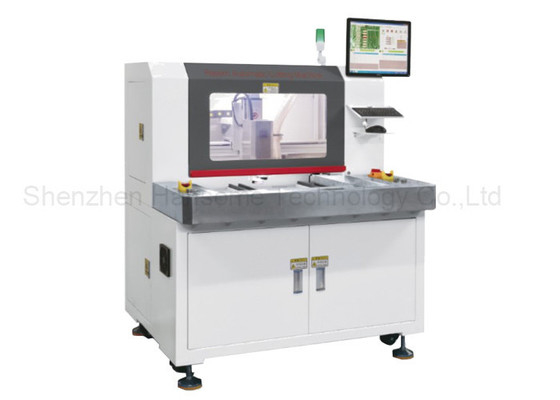

Высокопроизводительная высокоустойчивая Германия Марка маршрутизация шпиндель 4 оси Управление движением Оффлайн PCBA маршрутизаторная машина

Наименование марки:	HSTECH
Номер модели:	HS-RM-F550
МОК:	1 комплект
цена:	negotiable
Условия оплаты:	T/T, Western Union, MoneyGram
Способность к поставкам:	100 комплектов в месяц

Подробная информация

Описание продукта

Подробная информация

Место происхождения:

Китай

Сертификация:

Наименование продукта:

Оффлайн PCBA Маршрутизатор

Гарантия:

1 год

Контроль:

Сенсорный экран

Марка реле:

Шнайдер

Оптоэлектронный переключатель:

ОМРОН

Материал:

Сплав алюминия

Состояние:

Новый

Сигнал:

SMEMA

Применение:

Электронное собрание

Цвет:

Серебро

Система управления:

ПЛК

OEM/ODM:

Доступно

Потребление энергии:

200 Вт

Тип:

Автоматический

Упаковывая детали:

Деревянный пакет

Поставка способности:

100 комплектов в месяц

Описание продукта

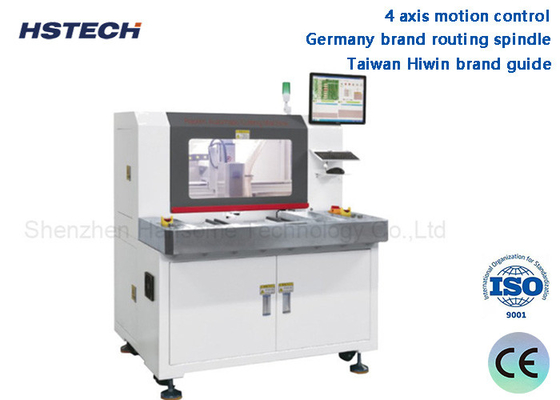

Высокопроизводительный, высокостабильный немецкий бренд, маршрутизирующий шпиндель, 4-осевое управление движением, автономный PCBA-маршрутизатор

Введение в машину

Эта машина RM-F550 - новая разработанная машина для маршрутизации. Она используется для разделения собранных печатных плат (PCBA) на отдельные платы PCBA. Машина использует очень стабильную платформу для обеспечения точности работы, размер рабочей платформы составляет 300*350 мм.

Имеется опция большей платформы 400*600 мм. Машина предоставляет удобное "визуальное" программирование для быстрого и точного онлайн-программирования, а также может обнаруживать процесс разделения.

Особенности

1, Предоставляет клиентам высокопроизводительное, высокостабильное и безопасное промышленное оборудование, используя высокоточные линейные направляющие, карту управления и серводвигатель.

2, 4-осевое управление движением на основе CCD-визуального выравнивания высокого разрешения, использование двойной платформы для повышения эффективности производства.

3, Шпиндель маршрутизации немецкого бренда, скорость 40000~60000 об/мин.

4, Направляющая бренда Taiwan Hiwin, обеспечивает точность и плавность движения системы.

5, Мониторинг срока службы инструмента. После того, как резак прорежет определенное расстояние, он автоматически поднимется и опустится в положение другого непрорезанного лезвия.

6, Подходит для разделения прямых линий, дуг и круговых соединенных плат.

7, Подложка печатной платы размещается путем двухступенчатой непрерывной скользящей обработки для сокращения времени ожидания и увеличения производительности.

Спецификация

Модель	RM-F328
Структура	Один шпиндель, двойная платформа
Эффективная длина резки	300*350 мм
Типы резки	Прямая линия, дуга, круговая
Скорость перемещения	Ось X/Y 1000 мм/с, ось Z 500 мм/с
Метод сбора пыли	Верхний сбор
Шпиндель	40000~60000 об/мин
Шпиндель маршрутизации	Макс. 60000 об/мин
Скорость резки	Регулировка 1-100 мм/с
Точность резки	±0,03 мм
Точность повторения	±0,01 мм
Программирование	цветной CCD
Внешнее подключение	USB
Комплект маршрутизатора	фреза, φ0,8~φ3,0 левое вращение, хвостовик из вольфрамовой стали
Электропитание	380 В
Мощность машины	2000 Вт
Размер пылеуловителя	600470730 мм
Мощность пылеуловителя	2,2 кВт, 380 В
Давление воздуха пылеуловителя	4-6 кг/см³
Дверь безопасности	Ручная дверь
Сигнал тревоги об ошибке	Да
Метод программирования	Самопрограммирование, камера управляется клавиатурой и мышью

Высокопроизводительная высокоустойчивая Германия Марка маршрутизация шпиндель 4 оси Управление движением Оффлайн PCBA маршрутизаторная машина 0
