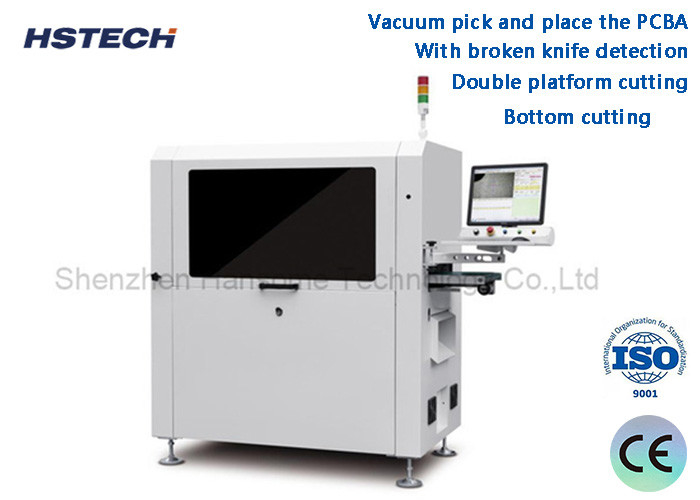

Двойная платформа для резки с обнаружением сломанного ножа

Наименование марки:	HSTECH
Номер модели:	HS-ARX-811
МОК:	1 комплект
цена:	negotiable
Условия оплаты:	T/T, Western Union, MoneyGram
Способность к поставкам:	100 комплектов в месяц

Подробная информация

Описание продукта

Подробная информация

Место происхождения:

Китай

Сертификация:

Наименование продукта:

Встроенная машина маршрутизатора PCBA

Гарантия:

1 год

Контроль:

Сенсорный экран

Марка реле:

Шнайдер

Оптоэлектронный переключатель:

ОМРОН

Материал:

Сплав алюминия

Состояние:

Новый

Сигнал:

SMEMA

Применение:

Электронное собрание

Цвет:

Серебро

Система управления:

ПЛК

OEM/ODM:

Доступно

Потребление энергии:

200 Вт

Тип:

Автоматический

Упаковывая детали:

Деревянный пакет

Поставка способности:

100 комплектов в месяц

Описание продукта

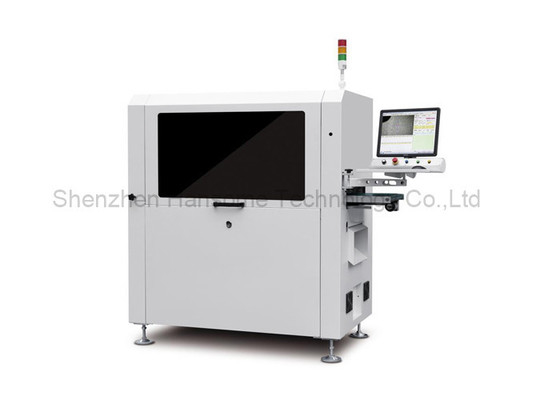

Автоматический роутер для разделения PCBA с двумя платформами и обнаружением сломанного ножа

Введение

Эта машина представляет собой автоматический встроенный роутер для PCBA, использующий твердосплавную фрезу с хвостовиком в качестве инструмента разделения, работающий с индивидуальным приспособлением для фиксации PCBA, а также очищающий пыль с помощью пылеуловителя после резки, ESD-лента для транспортировки к нижестоящему устройству.

Особенности

1. Вакуумный захват и установка PCBA.

2. Нижняя резка.

3. Резка с двумя платформами.

4. С обнаружением сломанного ножа.

5. Подключение к автоматической производственной линии.

6. Функция статистического контроля SPC и соответствие системе ERP.

7. Может быть оснащена автоматической сменой инструмента, взрывозащищенной функцией пылесоса и функцией контроля объема воздуха.

Спецификация

Модель	ARX-811
Макс. размер печатной платы	260x340 мм
Мин. размер печатной платы	50x50 мм
Толщина печатной платы	0,4-6 мм
Высота транспортировки	900 ± 50 мм
Направление транспортировки	Слева направо
Скорость транспортировки	1500 мм/с (макс.) Регулируемая
Режим загрузки	Секционный направляющий рельс
Регулировка ширины рельса	Автоматическая
Интерфейс связи	SMEMA
Позиционирование печатной платы	Позиционирование приспособлений
Система захвата	Вакуумный захват
Шпиндель/скорость резки	60 000 об/мин, Германия (опционально 100 000 об/мин, Германия)
Тип охлаждения	Самоохлаждаемый
Автоматическая смена инструмента	опционально
Проверка сломанного ножа	Да
Скорость разделения	5-100 мм/с
Точность резки	±0,05 мм
Фрезерный комплект	Φ0,8~Φ3,0 вращение вправо, твердосплавная сталь с хвостовиком
Точность повторного позиционирования	±0,1 мм
Скорость перемещения по координатам	1000 мм/с
Тип выгрузки	Транспортировка ESD-лентой / устройство пакетной подачи
Сбор отходов	Сбор отходов в шкафу
Программирование процедуры	Импорт/редактирование чертежей GERBER через визуальную систему
Подача воздуха	5-8 кг/см³
Электропитание	AC380V, 50/60 Гц, 3 кВт
Размер машины	1500x850x1600 мм
Вес	Прибл. 800 кг

Размер машины

Двойная платформа для резки с обнаружением сломанного ножа 0

Детали

Пылеуловитель нижнего размера.

Двойная платформа для резки с обнаружением сломанного ножа 1

Отличная система CCD с камерой визуализации, объективом Moritex и источником света измерительного уровня для поддержки калибровки, компенсации и позиционирования машины с высокой стабильностью и устойчивостью к помехам.

Универсальный вакуумный захват для захвата, размещения, выгрузки и производства.

Двойная платформа для резки с обнаружением сломанного ножа 2

Композитная система выгрузки, использующая антистатическую ленту ESD для транспортировки отделенного продукта сверху, а отходы транспортируются снизу, что экономит много места.

Двойная платформа для резки с обнаружением сломанного ножа 3

Об упаковке

Двойная платформа для резки с обнаружением сломанного ножа 4
