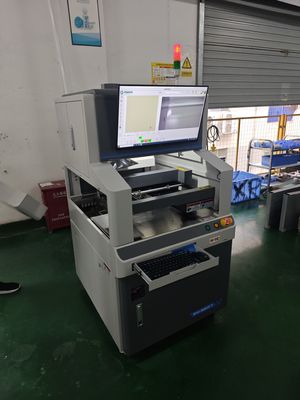

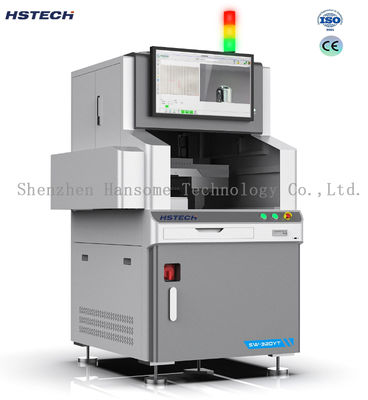

Высокоточный выборочный паяльный аппарат с распылением для мелкосерийного производства DIP-компонентов с выводами

Высокоточный выборочный паяльный аппарат с распылением для мелкосерийного производства DIP-компонентов с выводами

Наименование марки:	HSTECH
Номер модели:	SW‑320YT/450YT
МОК:	1 ПК
Цена:	negotiable
Условия оплаты:	Т/Т
Способность к поставкам:	50 ПК/месяц

Подробная информация

Описание продукта

Подробная информация

Место происхождения:

Китай

Сертификация:

CE,ISO

Название продукта:

Машина выборочной волны паяя

Толщина печатной платы:

0,8‑3 мм

Давление подачи воздуха:

0,5‑0,7 МПа

Емкость флюсового бака:

2 л

Мощность предварительного нагрева:

Инфракрасный 1 кВт

Гарантия:

1 год

Упаковывая детали:

Деревянный

Поставка способности:

50 ПК/месяц

Выделить:

высокоточный паяльный аппарат

автономный робот для селективной пайки

мелкосерийное производство DIP-компонентов с выводами

Описание продукта

Высокоточная опрыскивающая сетевая селективная волновая сварная машина для производства небольших партий DIP через отверстия

Обзор продукции

HSTECH автономная выборочная волновая сварная машина предназначена дляСмешанные, небольшие партии DIP сварки с подключениемЭта интегрированная система сочетает в себе распыление потока, инфракрасное предварительное нагревание и селективную волновую сварку в одном компактном устройстве, что позволяет быстро запускать производство без пользовательских приспособлений.

По сравнению с обычными системами волновой сварки, оборудование, занимающее всего около 1 м2, сохраняет ценную площадь мастерской.потокУстройство обеспечивает почти 100% проникновение олова через отверстие с производительностью сварки, превышающей 98%,предоставление экономически эффективного решения для сварки PCBA через отверстия для автомобильной электроники, промышленного контроля и медицинской электроники.

КонтролируетсяПромышленный ПКОператоры могут завершить программирование на офисных компьютерах и импортировать файлы непосредственно на машину для производства.Видеонаблюдение в режиме реального времени и автоматическое обнаружение высоты хребта волны обеспечивают видимые процессы сварки и упрощение ввода в эксплуатациюПолностью титановый сварочный горшок предлагает исключительную коррозионную стойкость расплавленного сварочного материала с конструкцией быстрого отцепления для удобного обслуживания.

Ключевые преимущества

Гибкое производство, без необходимости установки:Поддерживает быструю смену для нескольких продуктов.
Сверхнизкие эксплуатационные издержки:Капацитет сварочной кастрюли 15 кг генерирует только 0,2 кг сварочных отходов в 8-часовую смену.5 кВт значительно снижает потребление энергии по сравнению с традиционной волновой сваркой.
Высокое качество сварки:Двухстороннее инфракрасное предварительное нагревание (сверху и снизу) с синхронизированным предварительным нагреванием и сваркой минимизирует тепловой удар для теплочувствительных компонентов.Автоматическое выравнивание и измерение высоты обеспечивают стабильный поток сварки с 100% скоростью проникновения через отверстие и более 98% урожаяЗащита от N2 (чистота 99,999%) обеспечивает яркие сварные соединения с минимальной окислением.
Высокоточная система распыления и сварки:Оригинальная японская Lumina 0,5 мм точная струя распыления сосуда. взаимозаменяемые запорные сосуды от φ3 мм-φ20 мм с индивидуальными размерами доступны,соответствующие специальные сосуды для каждого соединения для точного контроля дозировки потока и времени сварки.
Интеллектуальное программное обеспечение и визуальный мониторинг:Офлайн-программирование на основе изображений позволяет импортировать графику печатных плат для рисования путей сварки.
Компактный отпечаток и легкое обслуживание:Модули с жидким газом физически изолированы от электрического шкафа для повышения безопасности и упрощения обслуживания.

Технические спецификации

Спецификация	SW-320YT	SW-450YT
Применяемый размер ПКБ	50×50 ~ 320×250 мм	50×50 ~ 450×400 мм
Толщина ПКБ	0.8-3 мм; длина булавки <3 мм	0.8-3 мм; длина булавки <3 мм
Высота компонента	Верхняя сторона < 100 мм / Нижняя сторона < 50 мм	Верхняя сторона < 100 мм / Нижняя сторона < 50 мм
Максимальная масса ПКБ (с компонентами)	≤ 5 кг	≤ 5 кг
Сплавный горшок	Полный титановый сплав, мощность 15 кг, мощность 1,8 кВт	Полный титановый сплав, мощность 15 кг, мощность 1,8 кВт
Мощность предварительного нагрева	Инфракрасный 1 кВт	Инфракрасный 1 кВт
Общая мощность	Обменное давление 220 В, 3,5 КВт	Обменное давление 220 В, 3,5 КВт
Потребность в азоте	Чистота 99,999%; давление 0,5 МПа; потребление 20-30 л/мин	Чистота 99,999%; давление 0,5 МПа; потребление 20-30 л/мин
Вместимость резервуара потока	2 л	2 л
Давление подачи воздуха	00,5-0,7 МПа	00,5-0,7 МПа
Сплавные сосуды Внутренняя диагональ.	φ3-φ20 мм, поддерживается на заказ	φ3-φ20 мм, поддерживается на заказ
Система управления	Промышленный ПК + (Windows OS)	Промышленный ПК + (Windows OS)
Режим программирования	Визуальное программирование изображений онлайн / офлайн	Визуальное программирование изображений онлайн / офлайн
Машины	120 кг (включая 15 кг сварки)	150 кг (включая 15 кг сварки)
Внешнее измерение (с монитором)	750 × 950 × 1350 мм	880 × 1280 × 1350 мм

Промышленность применения

Промышленное управление PCBA, автомобильная электроника, оборудование безопасности, медицинская электроника, модули питания, коммуникационные модули, небольшая партия DIP через отверстия и отбор проб новых продуктов.
