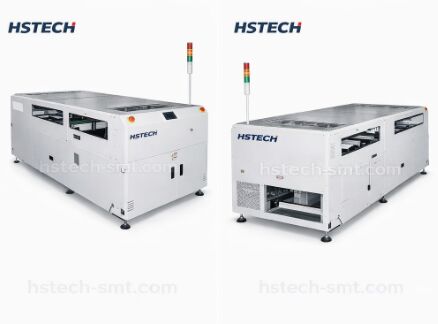

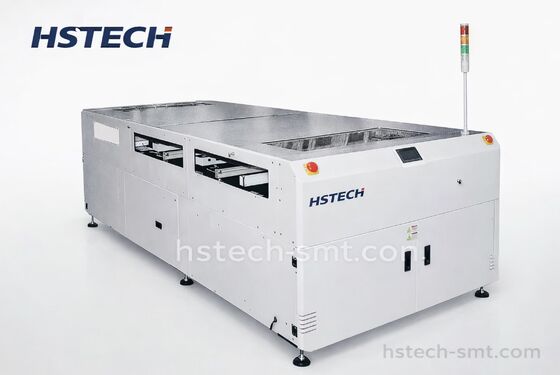

Высокоскоростной SMT PCB Shuttle Conveyor PLC Control SMEMA Совместимость для транспортировки PCB

Высокоскоростное автоматизированное SMT PCB Shuttle Conveyor PLC Управляемое SMEMA Совместимое оборудование для бесшовной транспортировки печатных плат

Введение продукта

PCB Shuttle Conveyor - это профессиональное автоматизированное оборудование для обработки ПКБ, специально разработанное для производственных линий SMT, предназначенное для достижения стабильного, эффективного,и бесшовная передача печатных плат между различными станциями обработки SMTКак основное вспомогательное устройство для интеллектуальных линий производства электронных изделий, этот автоматизированный конвейер PCB Shuttle идеально сочетается с основным оборудованием SMT,решение проблем с стыковкой ПКБ, передачи и перехода в производственном процессе сборочной линии.PCB Shuttle Conveyor реализует полностью автоматическое беспилотное питание PCB, передачи и переключения, эффективное подключение принтеров сварной пасты, устройств для размещения, печей для повторного потока, детекторов AOI и другого оборудования SMT.Он совместим с различными типами ПХБ различных размеров и толщины., с большой универсальностью, и является важным ключевым оборудованием для повышения уровня автоматизации и непрерывности производства современных производственных линий SMT.

Ключевые особенности

• Конструкция замкнутого модуля безопасности- Обеспечивает безопасную эксплуатацию при сохранении компактной структуры
• Управление ПЛК- Обеспечивает точное автоматическое управление для повышения надежности работы
• Шаговый двигатель и точное движение ремня- Обеспечивает высокую точность и плавное движение для последовательной обработки ПКБ
• Гладкое регулирование параллельной ширины- Предлагает гибкое управление для размещения различных размеров ПКБ

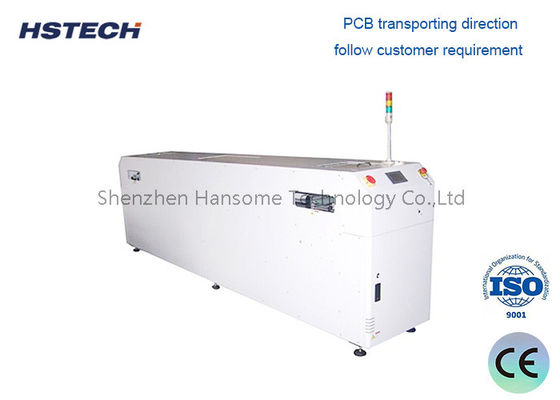

• Направление транспортировки- регулируемое направление на основе конкретных требований клиента
• Контрольная панель сенсорного экрана- Интуитивно понятный пользовательский интерфейс для легкого мониторинга и корректировки
• Трехцветный световой дисплей- Визуальный индикатор состояния с красным, желтым и зеленым огнем
• Совместимость SMEMA- Полностью совместима со стандартами Ассоциации производителей поверхностного оборудования

Технические спецификации

Основная функция

Это устройство перенаправляет поток ПКБ на разные каналы, позволяя плавно переходить от 2-линейной конфигурации к 1-линейной или 1-линейной конфигурации к 2-линейной.Система обеспечивает гибкость динамического маршрутизации для оптимизированных операций по обработке ПКБ.

Технические параметры

• Высота транспортировки:910±20 мм
• Расстояние перевода:Стандартный 2000 мм или настраиваемый
• Время перевода:Настраиваемая на основе потребностей производства
• Количество пассажирских автомобилей:Одно- или двухколесный автомобиль (необязательно)
• Метод перевода:Шаговый мотор + конвейерная лента
• Рельсы закреплены:1 и 4 рельсы закреплены для стабильности
• Направление перевода:L-R или R-L для гибкой конфигурации линии
• Режим передачи ПКБ:2 в 1, 1 в 2, или 2 в 2 варианты
• Давление воздуха:4-6 бар
• Толщина ПКБ:Минимально 0,4 мм
• Сигнал:Соответствует SMEMA

Типичные применения

• Балансировка линий SMT: преодоление разрывов в времени цикла между быстрыми машинами для сбора и размещения и более медленными печами для повторного потока или инспекционными станциями.
• Двухсторонняя сборка: буферизация и передача ПХБ между процессами размещения первой и второй стороны.
• Производство автомобильной электроникиОбеспечение стабильной передачи крупноформатных ПХБ для производства ЭСУ, датчиков и силовых модулей.
• Сборка потребительской электроники: обращение с большим объемом производства ПКБ для смартфонов, планшетов и носимых устройств с нулевым временем простоя.
• Контрактные производители: Быстрая адаптация к различным проектам клиентов с регулируемой емкостью буфера и скоростью передачи.

Почему выбирать наш транспортный транспортер?

В отличие от базовых транспортных конвейеров, которые полагаются на простое движение ремня без возможности буферизации,Наш трансферный конвейер сочетает в себе высокоскоростную передачу с интеллектуальным буферизацией, чтобы устранить остановки линий, вызванные несовпадениями процессов.Укрепленная стальная рама с антивибрационными ногами обеспечивает стабильную работу даже при максимальной скорости, а модульная конструкция позволяет легко обслуживать с бесинструментальным доступом к износоспособным частям.Интерфейс HMI предоставляет данные в режиме реального времени о числе пассажиров на борту, время передачи и статус буфера, что позволяет операторам оптимизировать производительность линии и выявлять потенциальные проблемы до того, как они вызовут простой.

Мы также предлагаем настраиваемую емкость буфера, расширенную длину конвейера и совместимые с чистыми помещениями версии для чувствительных производственных условий.

Готовы устранить узкие места в вашей линии SMT?

Прекратите тратить время на обработку несовместимости. обеспечивает плавный, непрерывный поток между станциями, максимизируя пропускную способность и эффективность линии.Свяжитесь с нами сегодня для индивидуального плана интеграции, живая демонстрация, или конкурентная цена позвольте нам помочь вам превратить вашу производственную линию в высокоскоростную, высокодоходную электростанцию.
