Автоматический штабелеукладчик печатных плат, автоматический загрузчик печатных плат для линий SMT

Автоматический штабелеукладчик печатных плат, автоматический загрузчик печатных плат для линий SMT

Наименование марки:	HSTECH
Номер модели:	HS-DS400
МОК:	1 ПК
Цена:	negotiable
Условия оплаты:	Т/Т
Способность к поставкам:	50 ПК/месяц

Подробная информация

Описание продукта

Подробная информация

Место происхождения:

Китай

Сертификация:

CE,ISO

Название продукта:

Дештабелер печатных плат

Другое имя:

Загрузчик голых плат

Толщина печатной платы:

0.6~4.0mm

Давление воздуха:

0,6 МПа

Источник питания:

AC110V/220V, однофазный

Гарантия:

1 год

Упаковывая детали:

Деревянный

Поставка способности:

50 ПК/месяц

Выделить:

автоматический штабелеукладчик печатных плат для SMT

оборудование для загрузки печатных плат

Машина для работы с печатными платами с гарантией

Описание продукта

Автоматический штабелеукладчик печатных плат для производственных линий SMT

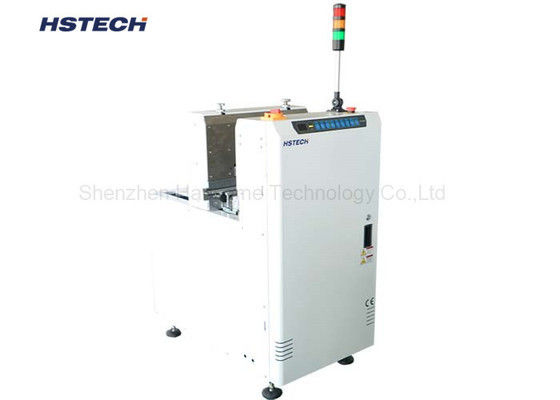

Штабелеукладчик HSTECH (загрузчик чистых плат) - это автоматизированное решение для загрузки печатных плат, предназначенное для эффективного разделения и загрузки чистых печатных плат на производственную линию SMT. Благодаря управлению программой ПЛК, прочной алюминиевой конструкции, транспортировочному ремню с защитой от электростатического разряда и совместимости с SMEMA, машина представляет собой практичное решение для автоматизированной обработки печатных плат.

Штабелеукладчик разработан для производственных сред, где важна непрерывная загрузка печатных плат, быстрая смена продукции и стабильная транспортировка плат. Он также может работать в режиме режим сквозного прохода, обеспечивая большую гибкость при интеграции машины в различные конфигурации производственных линий печатных плат.

HSTECH предлагает две стандартные модели: HS-DS400 и HS-DS530, поддерживающие различные диапазоны размеров печатных плат для удовлетворения различных производственных потребностей.

Основные характеристики

Управление программой ПЛК

В штабелеукладчике используется управление программой ПЛК для управления последовательностью работы машины и процессом загрузки печатных плат. Система управления на базе ПЛК обеспечивает стабильную и удобную работу для ежедневного производства, позволяя машине работать как часть автоматизированной системы обработки печатных плат SMT.

Прочная алюминиевая конструкция

Машина имеет алюминиевую конструкцию с тяжелым основанием. Усиленное основание помогает предотвратить нежелательное смещение машины во время работы и обеспечивает стабильную платформу для непрерывной обработки печатных плат. Эта конструкция особенно подходит для производственных сред, где стабильность оборудования важна для надежной передачи плат.

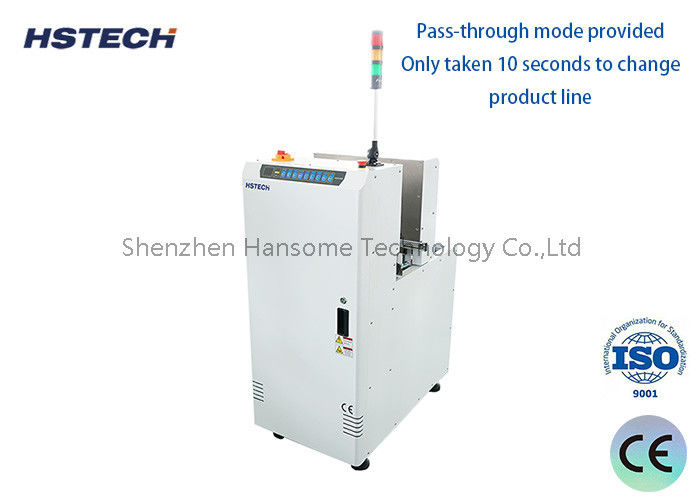

Режим сквозного прохода

Предусмотрен режим сквозного прохода для гибкой интеграции в производственную линию. В зависимости от производственной компоновки, штабелеукладчик может быть сконфигурирован для поддержки различных требований к обработке печатных плат, что облегчает интеграцию с вышестоящим и нижестоящим оборудованием SMT.

Быстрая смена продукции

Штабелеукладчик разработан для удобной смены продукции. Согласно спецификации, для смены производственной линии требуется всего около 10 секунд. Эта возможность быстрой смены особенно полезна для производственных сред, где обрабатывается несколько моделей печатных плат и часто меняется продукция.

Удобное управление

Машина оснащена удобными кнопками управления для простоты эксплуатации. Также доступна опция сенсорного управления, предоставляющая альтернативный интерфейс для клиентов, которым требуется более удобный опыт эксплуатации машины.

Непрерывная загрузка печатных плат

Штабелеукладчик поддерживает непрерывную загрузку, помогая поддерживать непрерывную подачу печатных плат на производственную линию. Эта функция может сократить ненужные перерывы во время обработки печатных плат и подходит для автоматизированных производственных сред SMT, где требуется стабильная подача плат.

Транспортировочный ремень с защитой от электростатического разряда

Машина оснащена транспортировочным ремнем с защитой от электростатического разряда для транспортировки печатных плат. Транспортная конструкция с защитой от электростатического разряда подходит для производств электроники, где защита от электростатического разряда является важным фактором при обработке печатных плат.

Интеллектуальный дисплей ошибок машины

Штабелеукладчик оснащен самопрограммируемой системой отображения ошибок машины. Различным ошибкам машины присваиваются разные коды ошибок. Каждый код ошибки соответствует соответствующим инструкциям по техническому обслуживанию, которые размещены на задней стороне дверцы машины. Это позволяет операторам и техническому персоналу быстро определить тип ошибки машины и обратиться к соответствующей информации по техническому обслуживанию.

Совместимость с SMEMA

Штабелеукладчик совместим с SMEMA, что делает его подходящим для интеграции с совместимым оборудованием производственных линий SMT. Это позволяет загрузчику чистых плат быть интегрированным в автоматизированную систему обработки печатных плат вместе с другим оборудованием линии SMT.

Как работает штабелеукладчик печатных плат

Загрузчик чистых плат / Штабелеукладчик печатных плат располагается в начале производственной линии печатных плат. Чистые печатные платы загружаются в машину, а штабелеукладчик разделяет и передает платы по одной на нижестоящее производственное оборудование.

Затем машина продолжает процесс загрузки в соответствии с запрограммированной последовательностью работы, обеспечивая стабильную подачу чистых печатных плат на линию SMT. Этот тип автоматизированной обработки печатных плат может помочь производителям сократить ручную обработку плат и повысить согласованность подачи плат между процессами.

Разработан для обработки печатных плат SMT

Штабелеукладчик HSTECH подходит для производственных линий печатных плат, где требуется автоматизированная загрузка чистых плат. Типичные области применения включают:

Производственные линии SMT
Линии сборки печатных плат
Производство печатных плат
Производство электроники
Производство EMS
Производство электроники OEM/ODM
Автоматизированные системы обработки печатных плат

Его можно использовать как часть более широкого решения для обработки печатных плат вместе с конвейерами печатных плат, буферами, разгрузчиками и другим оборудованием линии SMT.

Технические характеристики

Модель	Эффективный размер печатной платы	Габариты машины	Вес
HS-DS400	50 × 50 - 400 × 400 мм	505 × 825 × 1200 мм	200 кг
HS-DS530	50 × 50 - 530 × 500 мм	600 × 920 × 1200 мм	250 кг

Почему стоит выбрать штабелеукладчик печатных плат HSTECH?

Стабильная обработка печатных плат

Прочная алюминиевая конструкция и тяжелое основание обеспечивают стабильную работу оборудования во время загрузки печатных плат.

Гибкое производство

Режим сквозного прохода и совместимость с SMEMA позволяют интегрировать машину в различные конфигурации производственных линий SMT.

Быстрая смена

Для смены производственной линии требуется около 10 секунд, что делает машину подходящей для производственных сред с несколькими моделями печатных плат.

Непрерывная загрузка

Функция непрерывной загрузки помогает поддерживать непрерывную подачу печатных плат для нижестоящих процессов SMT.

Простота обслуживания

Программируемый дисплей ошибок и соответствующие инструкции по техническому обслуживанию помогают операторам более эффективно выявлять проблемы с машиной.

Защита от электростатического разряда

Транспортировочный ремень с защитой от электростатического разряда предназначен для обработки печатных плат в производственных средах электроники.

Типичное применение на линии SMT

Типичная конфигурация обработки печатных плат может быть организована следующим образом:

Загрузка чистых печатных плат -> Штабелеукладчик печатных плат -> Конвейер -> Печать паяльной пасты -> Pick & Place -> Пайка в печи -> AOI -> Выгрузка печатных плат

Штабелеукладчик HSTECH может служить оборудованием для загрузки печатных плат на начальном этапе, автоматически подавая чистые печатные платы в производственный процесс SMT. Для производителей, модернизирующих существующую производственную линию, штабелеукладчик также может рассматриваться как решение для автоматизации, позволяющее сократить ручные операции по загрузке печатных плат.

Штабелеукладчик печатных плат для многопродуктового производства

Для производителей EMS и PCBA, работающих с различными моделями печатных плат, быстрая смена продукции может быть важной частью производственной гибкости. Штабелеукладчик HSTECH разработан с концепцией быстрой смены, требующей около 10 секунд для смены производственной линии. Это делает его подходящим для производственных сред, где на одной линии необходимо обрабатывать различные печатные платы.

В сочетании с управлением ПЛК, удобным управлением и функцией сквозного прохода, машина представляет собой практичное решение для автоматизированной обработки чистых печатных плат.
