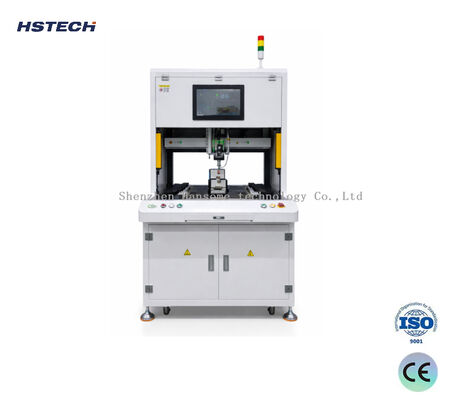

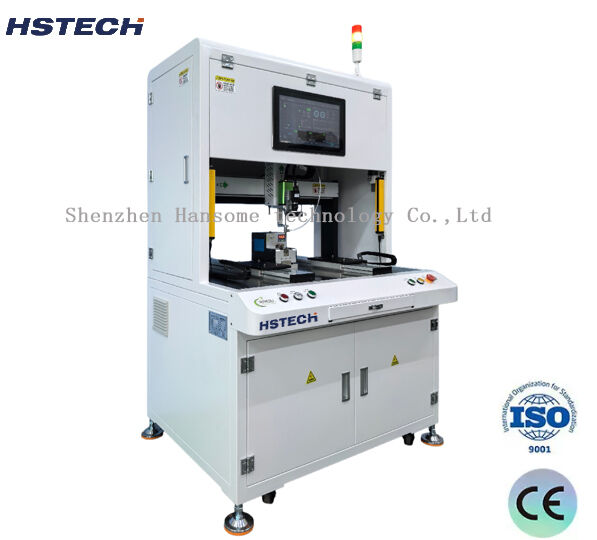

Интеллектуальное оборудование для автоматической затяжки винтов с заземлением на базе ПК с системой машинного зрения

Наименование марки:	HSTECH
МОК:	1 ПК
Цена:	negotiable
Условия оплаты:	Т/Т
Способность к поставкам:	50 ПК/месяц

Подробная информация

Описание продукта

Подробная информация

Место происхождения:

Китай

Сертификация:

CE,ISO

Название продукта:

Шрубовая блокировочная машина

Управляемый метод:

Сервопривод с замкнутым контуром/шаговый двигатель

Точность позиционирования:

±0,03 мм

Напряжение питания:

220 В переменного тока

Номинальная мощность:

1200 Вт

Гарантия:

1 год

Упаковывая детали:

Деревянный

Поставка способности:

50 ПК/месяц

Выделить:

Автоматическая машина для затяжки винтов на базе ПК

Оборудование для завинчивания винтов с системой машинного зрения

Интеллектуальная машина для затяжки винтов с заземлением

Описание продукта

Интеллектуальное автоматическое оборудование для завинчивания винтов заземления на базе ПК

Автомат для завинчивания винтов с системой технического зрения и 4-осевой интеллектуальной системой завинчивания заземления на базе ПК для высокоточных операций затяжки с возможностью отслеживания.

Обзор продукта

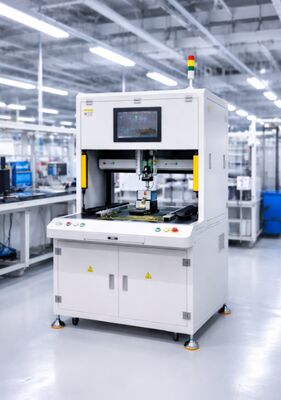

Интеллектуальный автомат для завинчивания винтов заземления на базе ПК 1.0 представляет собой высокоточное автоматическое решение шкафного типа для крепления винтами, построенное на промышленной платформе ПК. Сочетая камеру технического зрения Hikvision, интеллектуальный электрический винтоверт, систему перемещения с шаговыми двигателями с замкнутым контуром и защитную световую завесу, данное оборудование обеспечивает стабильное и повторяемое качество завинчивания винтов для современного интеллектуального производства.

Созданный для надежности, долговечности и простоты установки, станок поддерживает обучение от точки к точке, импорт координат CAD, запись данных всего процесса затяжки, обнаружение дефектов и опциональную интеграцию с системами MES. Он эффективно решает распространенные проблемы сборки, включая пропущенные винты, незатянутые (плавающие) винты и срыв резьбы, значительно снижая нагрузку на ручной контроль и повышая стабильность качества сборки продукции.

Идеально подходит для монтажа винтов заземления печатных плат (PCBA), потребительской электроники, модулей управления и электронных узлов. Операторы могут отлаживать программы, отслеживать графики крутящего момента в реальном времени и экспортировать отчеты о производстве через удобный графический интерфейс без глубоких знаний в программировании.

Основные преимущества и ключевые особенности

Мощная система управления на базе ПК: Работает на промышленном моноблоке под управлением ОС. Поддерживает импорт координат CAD и ручное обучение от точки к точке для быстрого создания программ под новые изделия.
Интеллектуальный контроль всего процесса затяжки: Считывание графиков в реальном времени с интеллектуального электрического винтоверта. Автоматическое обнаружение пропущенных винтов, высоты недокручивания (плавающего винта) и сорванной резьбы. Локальное хранение данных в формате CSV и экспорт данных в XLS для полной прослеживаемости производства.
Многоуровневое управление операциями: Комплексная система прав пользователей для обеспечения безопасности заводского производства и контроля доступа.
Опциональные расширяемые промышленные функции: Возможность сканирования штрихкодов/QR-кодов (требуется внешний аппаратный сканер) и интеграция с MES для выгрузки производственных отчетов на удаленные серверы через Ethernet.
Высокоточная механическая конструкция с сервоприводом: Точность позиционирования ±0,03 мм с двухрежимной подачей винтов (вакуумного или пневматического типа). Среднее время завинчивания одного винта составляет 1,5–3 секунды.
Прочная конструкция: Прочная корпусная рама шкафного типа обеспечивает долговременное стабильное непрерывное производство в тяжелых условиях эксплуатации.
Полная безопасность и эргономичный дизайн: Оснащен защитной световой завесой, физической кнопкой аварийной остановки, сигнальной индикаторной лампой и выдвижным ящиком для клавиатуры и мыши для удобства оператора.
Компоненты премиум-брендов: Оснащен интеллектуальным электрическим винтовертом, пневматическими компонентами AirTAC, промышленной камерой Hikvision, импульсным источником питания Mean Well, шаговыми двигателями с замкнутым контуром и питателем винтов башенного типа собственной разработки для надежной и длительной работы.

Основные компоненты

Интеллектуальный электрический винтоверт

Питатель винтов башенного типа собственного производства

Промышленный компьютер-моноблок (All-in-One)

Защитная световая завеса

Физическая кнопочная панель управления и аварийная остановка

Камера системы технического зрения Hikvision

Выдвижной ящик для клавиатуры и мыши

Технические характеристики

Параметр	Значение
Ход по осям	300 × 250 × 200 мм
Макс. габариты обрабатываемого изделия	240 × 250 мм
Тип привода	Серводвигатель / шаговый двигатель с замкнутым контуром
Точность позиционирования	±0,03 мм
Способ подачи винтов	Вакуумный / пневматический (на выбор)
Время завинчивания одного винта	1,5–3 секунды
Напряжение питания	220 В перем. тока
Номинальная мощность	1200 Вт
Давление сжатого воздуха	0,4–0,6 МПа
Общая масса станка	200 кг
Количество электрических винтовертов	1 шт.

Области применения

Данный интеллектуальный автомат для завинчивания винтов подходит для серийного сборочного производства:

Крепление винтов заземления на печатных платах (PCBA) и электронных платах управления
Сборка потребительской электроники 3C
Малая бытовая техника и приборные модули
Крепление компонентов автомобильной электроники
Любые производственные сценарии, требующие контроля качества и прослеживаемости процесса затяжки винтов

Идеально подходит для предприятий, которым требуются

Прослеживаемость истории завинчивания, мониторинг крутящего момента в реальном времени, автоматическое оповещение о браке и подключение оборудования к заводским системам управления MES. Данный станок заменяет монотонный ручной труд по завинчиванию, снижает влияние человеческого фактора и сокращает затраты на контроль, повышая качество и эффективность производства.
