Автоматический 5-осевой двойной стол Роботизированная сварочная машина Программируемый преподавательский подвесок Для сборки печатных плат

Автоматический 5-осевой двойной стол Роботизированная сварочная машина Программируемый преподавательский подвесок Для сборки печатных плат

Наименование марки:	HSTECH
Номер модели:	HS-S5331R
МОК:	1 ПК
Цена:	negotiable
Условия оплаты:	Т/Т
Способность к поставкам:	50 ПК/месяц

Подробная информация

Описание продукта

Подробная информация

Место происхождения:

Китай

Сертификация:

CE,ISO

Название продукта:

Робот для сварки на столе

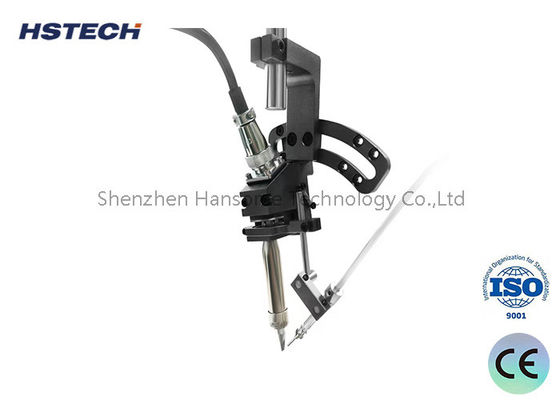

Сварная головка:

Одиночная подсказка

Вращение:

360 градусов

Система:

Ручное программирование, быстрое переключение

Вес машины:

90 кг

Гарантия:

1 год

Упаковывая детали:

Деревянный

Поставка способности:

50 ПК/месяц

Выделить:

Машины для сварки с помощью роботизированных устройств 5 оси

программируемый робот сборки ПКБ

Автоматический паяльный робот с двойным столом

Описание продукта

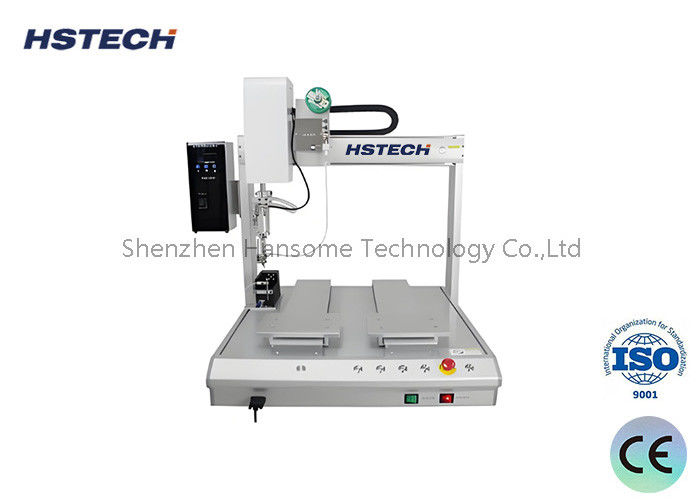

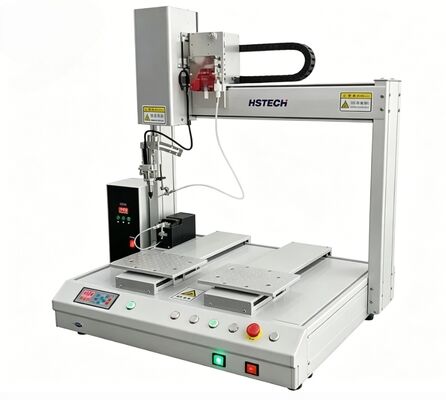

Автоматическая 5-осевая двойная робототехническая сварочная машина

HS-S5331R 5 Axis Dual Table Robotic Soldering Machine - это интеллектуальное автоматизированное решение для сварки, предназначенное для точной электронной сборки.Оборудованы двумя рабочими станциями и пятиосной системой движения, эта роботизированная сварочная платформа обеспечивает стабильную, последовательную высококачественную сварочную работу для ПКБА, разъемов, проволочных терминалов и миниатюрных электронных компонентов.

Основные особенности

Система сварки с 5-осной движением:Многомерное движение с вращающейся осью R 360° позволяет гибко сваривать под сложными углами и эффективно обрабатывать нерегулярные позиции сваривания
Управление шаговым двигателем:Шаговый двигатель + система передачи ремня регулировки обеспечивает стабильную работу, низкую вибрацию и выдающуюся последовательность позиционирования для продолжительного непрерывного производства
Точное управление температурой и разрушенным оловом:Мониторинг температуры в режиме реального времени с точным контролем разрушенного олова предотвращает избыток сварки, соединений холодной сварки, мостов и оловянных шариков
Высококачественный линейный проводник:Высококачественная линейная структура направления обеспечивает ультрагладое, плоское движение, минимизирует отклонения от движения и продлевает срок службы машины
Многократные режимы сварки:Поддерживает точечную сварку (точечная сварка) и сварку с перемещением, настраиваемую для соответствия различным требованиям к сварке заготовки
Машинная рука из высокопрочного алюминиевого сплава:Специализированная конструкция выступающего слияния является антиржавеющей, антидеформационной, поддерживающей структурную стабильность при долгосрочной непрерывной работе

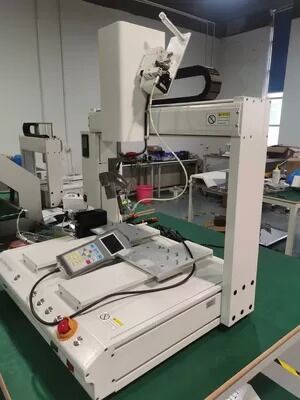

Научите программировать подвески:Удобный для пользователя портативный учебный ящик для простого программирования пути с хранилищем до 99 групп независимых программ сварки
Встроенная система фильтра очистки дыма:Эффективно фильтрует вредные дымы, образующиеся во время пайки, защищает кончик пайки от коррозии и улучшает окружающую среду мастерской

Технические спецификации

Модель	HS-S5331R
Рабочий диапазон X/Y1/Y2/Z	500×300×300×100 мм
Ротация оси R	360°
XYZ Максимальная скорость движения	300 мм/с
Система привода	Шаговый мотор + ремень
Точность повторного позиционирования	± 0,02 мм
Режим работы	Полностью автоматический
Метод программирования	Ручное программирование с помощью Teach Pendant
Система управления	Система контроля постоянной температуры
Контрольный блок	Контрольный совет
Машины	90 кг
Общий размер (L × W × H)	716×585×800 мм
Силовое питание	220В, 5060Гц
Диапазон контроля температуры	0 ≈ 550°С
Способ очистки соединительных концов	Пневматическая очистка воздуха
Интерфейс внешней связи	USB + RS232
Способы пайки	Точечная сварка / сварка с перетягиванием
Рабочая среда Температура и влажность	5°40°C, 20%~90% RH (неконденсирующий)

Сценарии применения

Подходит для автоматической обработки сварки платок ПКБ, гибких платок ПКБ, электронных соединителей, терминалов для проволочных решеток, датчиков, небольших модулей, аудиокомпонентов, бытовой электроники,медицинская электроника, и автомобильных электронных агрегатов.

Преимущества продукта

Проектирование чередования рабочих мест с двумя столами:Две рабочие станции работают поочередно, экономия времени ожидания погрузки/разгрузки и повышение эффективности производства
Сверхвысокая консистенция сварки:Заменяет ручное пайка, устраняет нестабильное качество, вызванное человеческой деятельностью, и уменьшает частоту дефектов
Простая эксплуатация и низкие затраты на обучение:Интуитивное обучение подвесной программирования позволяет операторам быстро завершить редактирование программы без профессиональных знаний программирования
Экологически чистый дизайн:Интегрированная система очистки дыма убирает дым сварки и отвечает заводским экологическим стандартам
Долгий срок службы и низкие затраты на обслуживание:Корпус из ржавчивого сплава и надежные компоненты трансмиссии поддерживают длительное непрерывное промышленное производство
