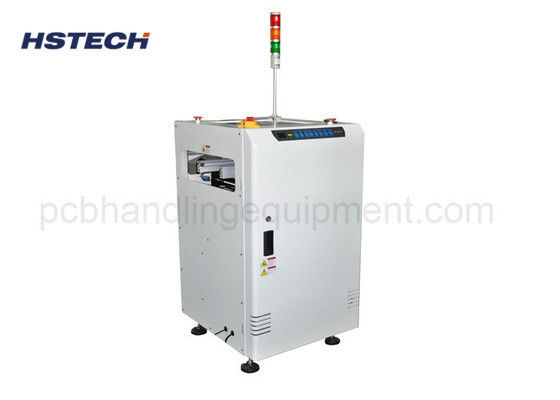

Высокая эффективность 90° 180° PCB Поворачивайте конвейер с изменением направления с 3-цветным светильником башни

Name: Высокая эффективность 90° 180° PCB Поворачивайте конвейер с изменением направления с 3-цветным светильником башни
Brand: Shenzhen Hansome Technology Co., Ltd.
SKU: HS-SZ350
Price: 85.00 USD
Availability: InStock

Наименование марки:	HSTECH
Номер модели:	HS-SZ350
МОК:	1 ПК
цена:	negotiable
Условия оплаты:	Т/Т
Способность к поставкам:	50 ПК/месяц

Подробная информация

Описание продукта

Подробная информация

Место происхождения:

Китай

Сертификация:

CE,ISO

Название продукта:

Печатный конвейер

Источник питания:

AC100-230V

Степень поворота:

90 градусов, 180degree, 270degree

Сигнал:

СМЕМА

Contol:

Сенсорный экран

Гарантия:

1 год

Упаковывая детали:

Деревянный

Поставка способности:

50 ПК/месяц

Выделить:

90° 180° КПБ поворотный конвейер

Конвейер с изменением направления PCB с светильниками башни

Высокоэффективное оборудование для обработки ПКБ

Описание продукта

SMT 90°/180° поворотный конвейер для печатных плат с 3-цветной башенной подсветкой

Поворотный конвейер для печатных плат с изменением направления потока SMT — это специализированное автоматическое передаточное устройство, предназначенное для производственных линий сборки SMT и поддерживающее перенаправление печатных плат на 90 °, 180 ° и 270 °. Оснащенный стандартным трехцветным индикатором состояния машины в режиме реального времени, этот поворотный конвейер плавно соединяет переднее и заднее SMT-оборудование, обеспечивая гибкое переключение потока печатных плат на полностью автоматизированных производственных линиях.

Основные характеристики продукта

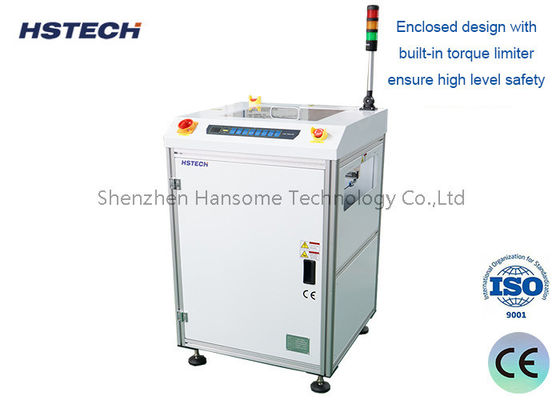

Полностью закрытая защитная конструкция:Герметичная конструкция корпуса со встроенным ограничителем крутящего момента предотвращает механическую перегрузку и разрушение печатной платы во время вращения.
Быстрооткрывающаяся верхняя защитная крышка:Полный доступ к внутренним компонентам для упрощения обслуживания и сокращения времени простоя.

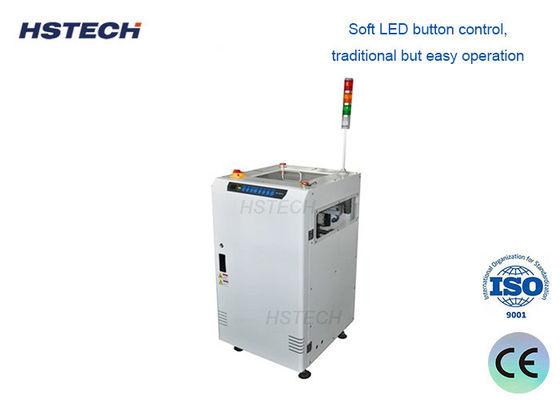

Удобные физические кнопки управления:Интуитивно понятные элементы управления на боковой панели для запуска, остановки, сброса и аварийных операций.
Высокоточный поворотный механизм:Прецизионные подшипники и сервопривод обеспечивают стабильное вращение без вибрации.
Минимальный трансферный разрыв:Оптимизированная роликовая стыковка исключает защемление краев печатной платы и наклон платы.
Настраиваемая логика потока трафика:Программируемая задержка сигнала, последовательность передачи и режимы триггера угла поворота
Регулировка ширины параллельного ходового винта:Система двойного ходового винта обеспечивает идеальную горизонтальную параллельность.
Коммуникационная совместимость SMEMA:Стандартный интерфейс для бесшовной интеграции со всем основным SMT-оборудованием.

Технические характеристики

Параметр	Подробности
Основная функция	Перенаправить направление потока печатной платы; поддержка углов поворота 90°, 180°, 270°
Стандартная транспортная высота	910±20 мм (соответствует мировым стандартам оборудования SMT)
Направление транспортировки	Поддержка двунаправленного движения слева направо/справа налево
Стандартное время цикла	Прибл. 5 секунд за полный цикл оборота
Источник питания	100–230 В переменного тока, однофазное, универсальное напряжение 50/60 Гц.
Рабочее давление воздуха	Подача сжатого воздуха 4-6 бар
Максимальный расход воздуха	10 л/мин при непрерывной работе с полной нагрузкой
Минимальная толщина печатной платы	0,4 мм (поддерживает ультратонкие гибкие и жесткие печатные платы)
Сигнал связи	Стандартный сигнальный интерфейс SMEMA

Стандартные варианты модели

Модель HS-SZ350

Размер обработки печатной платы:50х50 - 450х350 мм
Размер машины:700×750×1200 мм
Вес нетто:150 кг
Приложения:Платы мобильных телефонов, сенсорные модули, носимая электроника, небольшие панели управления. Компактный размер идеально подходит для ограниченного пространства мастерской.

Модель HS-SZ460

Размер обработки печатной платы:50х50 - 550х460 мм
Размер машины:840×890×1200 мм
Вес нетто:180 кг
Приложения:Автомобильные платы управления, материнские платы блоков питания, основные промышленные платы управления, большие светодиодные панели драйверов. Повышенная нагрузочная способность для тяжелых многослойных плат.

Сценарии применения

• Полностью автоматические линии по производству заплат SMT.
• Направленный перенос печатных плат после оплавления и токарная обработка разводки линий
• AOI, SPI, подключение линий станции рентгеновского контроля
• Автомобильная электроника, бытовая электроника, сборка схем медицинского оборудования.
• Цехи по производству интеллектуальных плат управления бытовой техникой
• Беспилотная темная фабрика, автоматизированная передача логистики печатных плат

Преимущества продукта и преимущества для клиентов

Сокращение количества отходов печатных плат:Точное вращение и узкий переходной зазор позволяют избежать повреждения платы и потери компонентов.
Снижение трудовой зависимости:Соединение SMEMA обеспечивает полностью автоматическую работу без ручного управления.
Гибкая компоновка линий:Возможность поворота под разными углами оптимизирует использование производственных площадей.
Низкая стоимость обслуживания:Конструкция быстрооткрывающейся крышки упрощает ежедневное обслуживание и сокращает время простоя.
Глобальная совместимость:Широкий диапазон напряжения питания и стандартный сигнал SMEMA поддерживают международные рынки.
Высокий стандарт безопасности:Ограничитель крутящего момента и закрытый корпус предотвращают несчастные случаи.
