Кнопка управления множественным журналом Печатный пластинка с закрытым загрузчиком с SMEMA совместим

Наименование марки:	HSTECH
Номер модели:	HS-LD250
МОК:	1 ПК
цена:	negotiable
Условия оплаты:	Т/Т
Способность к поставкам:	50 ПК/месяц

Подробная информация

Описание продукта

Подробная информация

Место происхождения:

Китай

Сертификация:

CE,ISO

Название продукта:

Многофункциональный загрузчик ПКБ

Другое имя:

Навалочная машина доски SMT

Источник питания:

AC110V/220V,50/60Hz

Давление воздуха:

4-6 Бар

Операция:

Передняя деятельность

Гарантия:

1 год

Упаковывая детали:

Деревянный

Поставка способности:

50 ПК/месяц

Выделить:

Загрузчик печатных журналов с кнопкой управления

Совместимый с SMEMA загрузчик печатных плат

Загрузчик ПКБ с закрытым журналом

Описание продукта

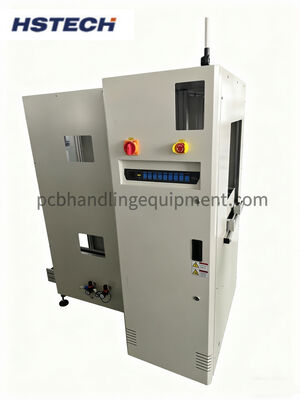

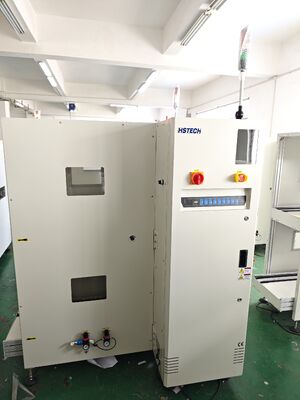

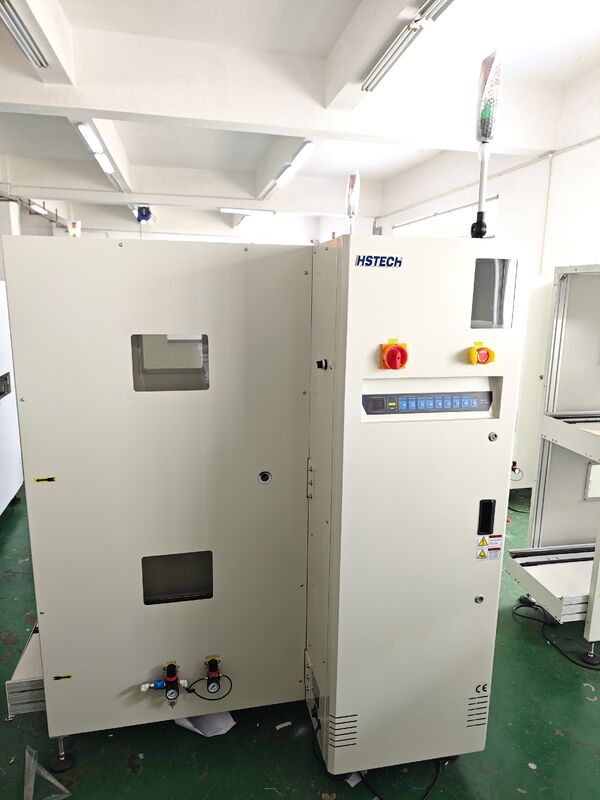

Загрузочная машина для печатных плат с закрытым кнопочным управлением SMEMA

Эта закрытая машина для загрузки печатных плат представляет собой фронтальное автоматическое оборудование подачи, специально разработанное для производственных линий сборки SMT. Он имеет полностью закрытый безопасный корпус с централизованным управлением с помощью физических кнопок и поддерживает стандартную стыковку сигналов связи SMEMA для плавной интеграции с принтерами для паяльной пасты, устройствами для монтажа компонентов, дозировочными машинами, печами для оплавления и другим оборудованием SMT.

Сценарии применения

Согласование фронтальной подачи для трафаретных принтеров SMT
Автоматическая подача плат для высокоскоростных монтажников микросхем
Непрерывная подача, поддерживающая поточные дозирующие машины и оборудование для селективной волновой пайки
Пакетная подача печатных плат для автомобильных электронных плат управления, гибких схем FPC и производства мини-полупроводниковых плат.
Беспыльная автоматическая подача в мастерскую с полностью закрытой защитной конструкцией.

Основные характеристики продукта

Модульная интегрированная конструкция:Стандартизированная модульная компоновка для легкой разборки, обслуживания, расширения функций и преобразования модели.
Усиленная прочная механическая рама:Интегрированная рама из утолщенной стали с антивибрационной обработкой для стабильной непрерывной работы в течение 24 часов.
Экономичный дизайн:Оптимизированная структурная компоновка снижает производственные затраты, сохраняя при этом все функции подачи.

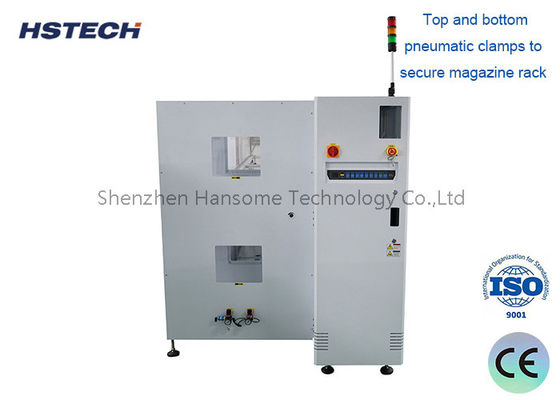

Двойные пневматические зажимы:Верхний и нижний пневматический прижимной механизм надежно фиксирует журнальные стойки во время работы.
Гарантия отсутствия поломки печатной платы:Конвейерная лента с мягким трением, буферной подъемной конструкцией и точными датчиками ограничения высоты предотвращают повреждение печатной платы.
Совместимость со стандартным сигналом SMEMA:Встроенный стандартный интерфейс связи SMEMA для автоматического соединения сигналов со всем основным оборудованием SMT.

Технические характеристики

Элемент	Параметр
Название продукта	Машина для загрузки печатных плат
Транспортная высота	910±30 мм
Время загрузки печатной платы	Около 6 секунд
Время замены журнала	Около 30 секунд
Направление перевозки	Л~П или Р~Л
Операция	Фронтальное управление
Трек с фиксированной стороной	Лицевая сторона (или указать)
Источник питания	220 В, 50/60 Гц, ±10 %
Давление воздуха	4-6бар
Толщина печатной платы	Мин. 0,4 мм
Количество магазинов	Верхняя сторона: 1 шт., нижняя сторона: 2 шт.
Выбор шага	1-4 (шаг 10 мм)
Скорость конвейера	0,5-20 м/мин или по индивидуальному заказу
Сигнал	СМЕМА

Технические характеристики модели

Модель	HS-LD250	HS-LD330	HS-LD390	HS-LD460
Эффективная длина печатной платы	50×50~350×250 мм	50×50~455×330 мм	50×50~530×390 мм	50×530×460 мм
Размер машины	1400×800×1200 мм	1650×880×1200 мм	1800×940×1200 мм	1800×1010×1200 мм
Размер журнала	355×320×563 мм	460×400×563 мм	535×460×570 мм	535×530×570 мм
Масса	140 кг	180 кг	220 кг	260 кг

Применимые отрасли

Завод по сборке электроники SMT Производство автомобильной электроники Производство новой панели управления энергией Гибкая обработка схем FPC Цех упаковки полупроводников Производство медицинского электронного оборудования Фабрика интеллектуальных носимых устройств
