Погрузочно-разгрузочное оборудование PCB

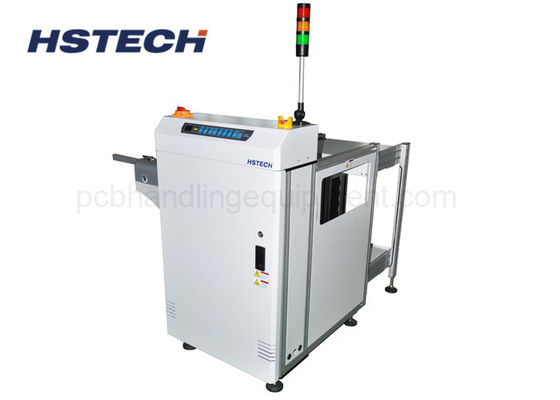

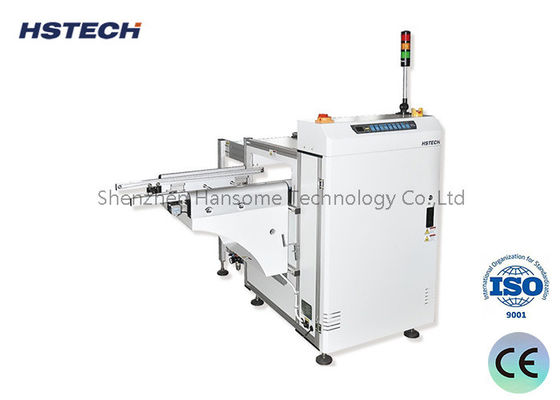

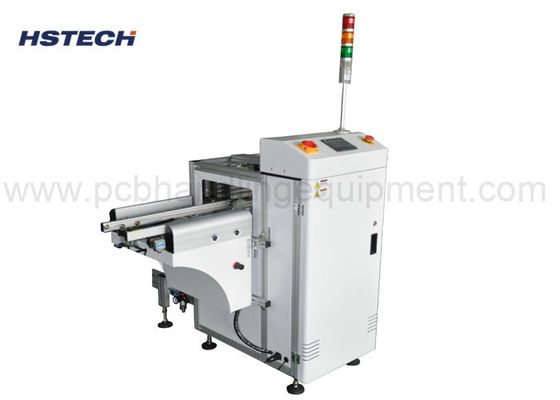

Двойной журнал Тип дизайн модуля Унлаодер л 90 градусов с совместимым со СМЭМА

Наименование марки:	HSTECH
Номер модели:	HS-LD250
МОК:	1 шт.
Цена:	negotiable
Условия оплаты:	Т/Т
Способность к поставкам:	100 шт/месяц

Подробная информация

Описание продукта

Подробная информация

Место происхождения:

Китай

Сертификация:

CE,ISO

Название продукта:

Затяжелитель Pcb

Давление воздуха:

4-6 Бар

Источник питания:

AC110V/220V,50/60Hz

Толщина печатной платы:

Мин. 0,4 мм

Операция:

Передняя деятельность

Гарантия:

1 год

Упаковывая детали:

Деревянный

Поставка способности:

100 шт/месяц

Выделить:

Разгрузчик PCB с двойным журналом

разгрузчик типа L на 90 градусов

модуль PCB совместимый с SMEMA

Описание продукта

Конструкция модуля L-типа с двойным магазином, 90-градусная разгрузочная конструкция, совместимая со SMEMA

Наш загрузчик печатных плат служит важным периферийным оборудованием для предварительной автоматизации для полных производственных линий SMT. Разработанный для автоматической подачи пустых печатных плат, он обеспечивает стабильную и бесперебойную транспортировку печатных плат через машины для захвата и размещения, принтеры и другое технологическое оборудование SMT. Этот загрузчик, разработанный в соответствии с высокими стандартами электронной сборки заводов EMS, производителей печатных плат и контрактных производителей электроники, сочетает в себе высокую скорость работы, увеличенный срок службы и комплексную защиту печатных плат. Полностью совместимый с сигналом SMEMA, он легко интегрируется со всеми основными международными брендами оборудования SMT для создания полностью автоматических производственных линий.

Основные характеристики продукта

Полностью закрытая пылезащитная конструкция:Полный корпус шкафа эффективно изолирует пыль, мусор и частицы цеха, предотвращая загрязнение поверхности печатной платы, царапины и окисление во время подачи.
Окно визуального наблюдения:Прозрачное окно позволяет четко отслеживать состояние подачи, транспортировки и замены магазина печатной платы, не открывая крышку машины.
Корпус машины из нержавеющей стали SS304:Конструкция из нержавеющей стали премиум-класса обеспечивает устойчивость к ржавчине, коррозионную стойкость, высокую твердость и устойчивость к деформации для непрерывной работы в течение 24 часов.
Усиленная прочная механическая рама:Утолщенные стальные профили оптимизируют механический баланс и подавление вибрации при работе на высоких скоростях.
Плавная параллельная регулировка ширины:Механизм точной регулировки позволяет плавно изменять ширину дорожки для печатных плат разных размеров без перекосов и заеданий.
Емкость тройной журнальной стойки:Поддерживает одновременно 3 полки для журналов (1 верхнюю, 2 нижних), что позволяет сократить частоту ручных замен и увеличить время автоматической подачи.
Пневматические верхние и нижние зажимы магазинов:Пневматические стопорные зажимы надежно фиксируют магазинные стойки во время работы, предотвращая их смещение и вибрацию.
Гарантия отсутствия поломки печатной платы:Оптимизированная конвейерная лента с мягким контактом, точный контроль скорости и конструкция буферной подачи исключают растрескивание печатной платы и повреждение кромок.
Полная совместимость сигналов SMEMA:Стандартный интерфейс связи SMEMA обеспечивает автоматическое соединение с вышестоящим и нижестоящим оборудованием SMT.

Полные технические характеристики

Параметр	Спецификация
Полное название продукта	Машина для загрузки печатных плат, совместимая с SMEMA, SS304
Стандартная скорость конвейера	0,5–20 м/мин (доступна нестандартная скорость)
Транспортная высота печатной платы	910±30 мм (универсальный стандарт оборудования SMT)
Одиночный цикл загрузки печатной платы	Примерно 6 секунд на доску
Время замены магазина	Примерно 30 секунд для полной замены магазина.
Направление транспортировки	Слева направо (Л→П) или справа налево (П→Л), переключаемый
Режим работы	Управление передней панелью
Трек с фиксированной стороной	Фронтальная фиксированная сторона (возможна индивидуальная планировка)
Стандартный источник питания	220 В переменного тока, 50/60 Гц, допуск ±10 %
Рабочее давление воздуха	Подача сжатого воздуха 4–6 бар
Минимальная толщина печатной платы	0,4 мм
Конфигурация магазина	Верхний слой: 1 стойка; Нижний уровень: 2 стойки (всего 3)
Дополнительная презентация журнала	Шаг 1 мм, 4 мм, 10 мм (стандарт 40 мм)
Связь	Стандартный промышленный сигнал SMEMA

Руководство по выбору модели

Модель	HS-LD250	HS-LD330	HS-LD390	HS-LD460
Эффективная длина печатной платы	5050~350250 мм	5050~455330 мм	5050~530390 мм	5050~530460 мм
Размер машины	14008001200 мм	16508801200 мм	18009401200 мм	180010101200мм
Размер журнала	355320563 мм	460400563 мм	535460570 мм	535530570 мм
Масса	140 кг	180 кг	220 кг	260 кг

Преимущества производства и потребительской ценности

Сокращение затрат на ручной труд:Конструкция тройного магазина продлевает время непрерывной автоматической подачи, сокращая частоту ручных замен и трудоемкость.

Стабилизация доходности производства:Пылезащитный корпус и мягкая буферная транспортировка предотвращают загрязнение, царапины и поломку печатных плат, сводя к минимуму процент брака.

Сильная межбрендовая адаптируемость:Универсальный интерфейс SMEMA и стандартная высота позволяют подключать все основное оборудование SMT без каких-либо модификаций.

Долгосрочные низкие эксплуатационные расходы:Каркас из нержавеющей стали SS304 и усиленная конструкция снижают вероятность отказа компонентов и расходы на техническое обслуживание.

Гибкая поддержка настройки:Несколько настраиваемых параметров, включая скорость конвейера, шаг магазина и расположение гусениц.

Диверсификация производства:Стабильная работа как при массовом производстве, так и при производстве крупных партий прототипов.
