Скорость конвейера отклонения ПКБ направляющей нержавеющей стали регулируемая для производственной линии СМТ

Name: Скорость конвейера отклонения ПКБ направляющей нержавеющей стали регулируемая для производственной линии СМТ
Brand: Shenzhen Hansome Technology Co., Ltd.
SKU: HS-CVN350
Price: 85.00 USD
Availability: InStock

Наименование марки:	HSTECH
Номер модели:	HS-CVN350
МОК:	1 шт.
Цена:	negotiable
Условия оплаты:	Т/Т
Способность к поставкам:	100 шт/месяц

Подробная информация

Описание продукта

Подробная информация

Место происхождения:

Китай

Сертификация:

CE,ISO

Название продукта:

Транспортер брака PCB

ПЛК:

Мицубиси

Датчик:

БОЛЬНОЙ

Состояние:

Новый

Материал:

Структура нержавеющей стали/алюминиевых

Гарантия:

1 год

Упаковывая детали:

Деревянный

Поставка способности:

100 шт/месяц

Выделить:

Нержавеющая сталь ПКБ отбросить конвейер

регулируемая скорость SMT конвейер

ПКБ обрабатывающее оборудование с гарантией

Описание продукта

Конвейер для отбраковки печатных плат из нержавеющей стали

Регулируемая скорость для производственной линии SMT

Обзор продукта

Наш конвейер для отбраковки печатных плат серии HS-CVN представляет собой индивидуальный линейный сепарирующий конвейер SMT, интегрированный с ПЛК Mitsubishi и конфигурацией фотоэлектрических датчиков марки Sick. Рассчитанный на максимальную потребляемую мощность 100 ВА, он предназначен для автоматической сортировки годных (ОК) и дефектных (НГ) печатных плат на полных производственных линиях сборки SMT.

Этот линейный конвейер для отбраковки специально используется сразу после проверки печатной платы AOI, теста SPI или станции визуальной проверки после оплавления. Это позволяет автоматически шунтировать неисправные печатные платы, не останавливая весь производственный процесс SMT как на входе, так и на выходе. В то время как дефектные платы отправляются на доработку или на слом, хорошие печатные платы продолжают бесперебойно транспортироваться для последующих процессов, таких как сборка компонентов, склеивание или окончательное тестирование.

Мы предлагаем две стандартные модели: HS-CVN350 и HS-CVN460, соответствующие различным требованиям к размерам печатных плат. Возможны изменения длины и размеров по индивидуальному заказу в соответствии с уникальными производственными требованиями заказчика.

Технические характеристики

Спецификация Пункт	HS-CVN350	HS-CVN460
Модель №.	HS-CVN350	HS-CVN460
Эффективный размер печатной платы	50×50 мм ~ 450×350 мм	50×50 мм ~ 550×460 мм
Габаритные размеры машины	1000×690×930 мм	1000×800×930 мм
Вес нетто	70 кг	90 кг
Транспортная рабочая высота	910±20 мм	910±20 мм
Направление транспортировки печатных плат	Слева направо / Справа налево	Слева направо / Справа налево
Регулируемая скорость транспортировки	0,5~20 м/мин	0,5~20 м/мин
Входной источник питания	100–230 В переменного тока, однофазный, 50/60 Гц	100–230 В переменного тока, однофазный, 50/60 Гц
Макс. номинальная потребляемая мощность	100 ВА	100 ВА
Требуемое рабочее давление воздуха	4~6 бар	4~6 бар
Максимальный расход воздуха	10л/мин	10л/мин
Коммуникационный интерфейс	СМЕМА	СМЕМА

Основные характеристики и преимущества

Три режима работы:Режим отклонения, режим проверки и режим обхода для гибкого планирования производства.
Модульная интегрированная структура:Упрощает установку, обслуживание и замену компонентов.
Рама высокой стабильности:Прочная сварная конструкция предотвращает тряску и прогиб во время непрерывной работы.

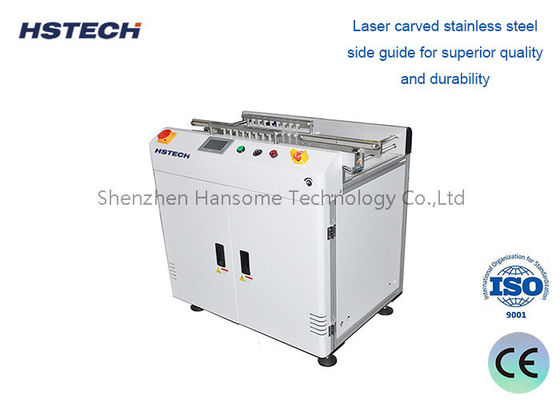

Направляющая из нержавеющей стали с лазерной гравировкой:Износостойкий, антикоррозийный и длительный срок службы.
Эргономичный подлокотник:Снижает утомляемость оператора при ручном осмотре.
Точная регулировка ширины ходового винта:Плавная синхронная регулировка направляющей для печатной платы различной ширины.
Настраиваемые размеры:Доступны нестандартные длины и размеры в соответствии с планировкой производственной линии.
Бесступенчатое регулирование скорости:Плавная регулировка от 0,5 до 20 м/мин.
Универсальная совместимость SMEMA:Полная интеграция со всеми основными брендами SMT-оборудования.
Электрические компоненты премиум-класса:ПЛК Mitsubishi и датчики Sick обеспечивают точное обнаружение и отбраковку печатных плат.

Принцип работы

Когда входное инспекционное оборудование отправляет сигнал о дефекте NG через связь SMEMA, встроенный датчик Sick определяет положение печатной платы. ПЛК Mitsubishi обрабатывает сигнал и активирует пневматический механизм отбраковки. Дефектные печатные платы автоматически отправляются в зону хранения бракованных печатных плат, в то время как годные печатные платы непрерывно отправляются на последующие процессы SMT.

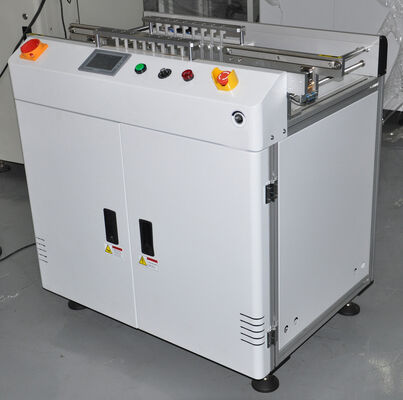

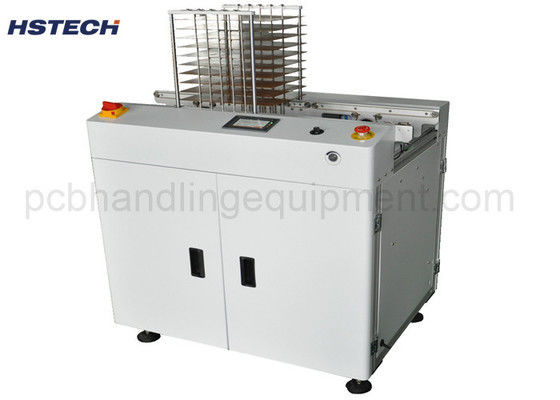

Изображения продуктов
