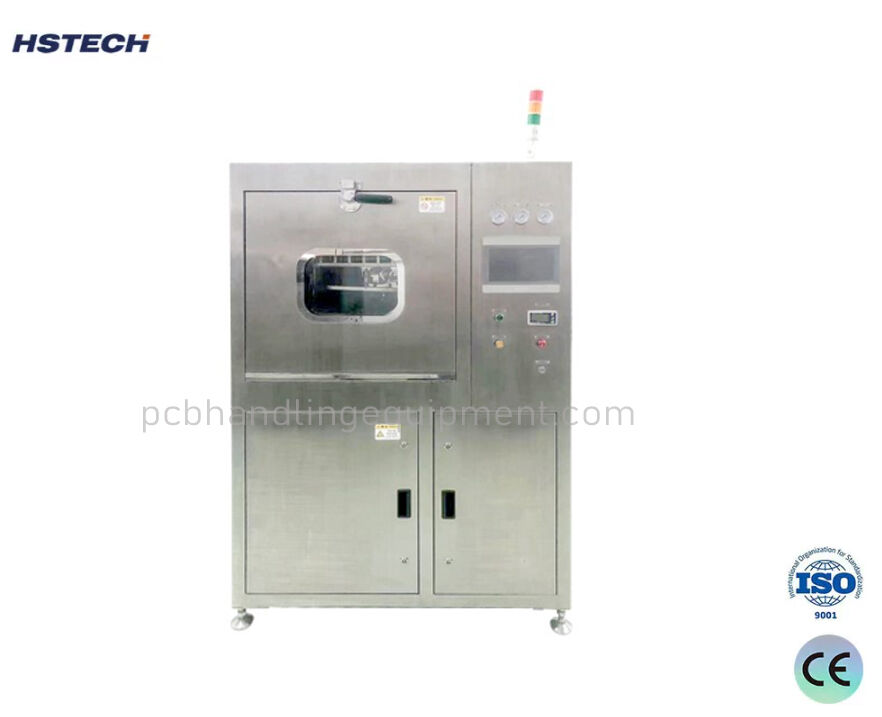

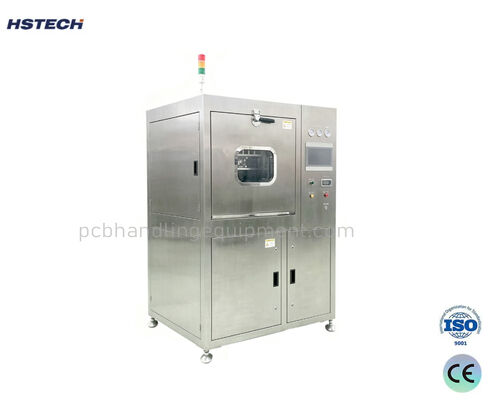

Машина для очистки PCBA с точечным соединителем с системой распылителя

Машина для очистки PCBA с точечным соединителем с системой распылителя

Наименование марки: HSTECH
Номер модели: ХС-810
МОК: 1 шт.
Цена: negotiable
Условия оплаты: Т/Т
Способность к поставкам: 50 ПК/месяц
Подробная информация
Место происхождения:
Китай
Сертификация:
CE,ISO
Название продукта:
Машина для чистки PCBA в автономном режиме
Мощность машины:
около 26 кВт
Материал корпуса машины:
Нержавеющая сталь 304
Температура сушки:
Макс. 99°
Источник питания:
AC380V 50HZ 65A
Гарантия:
1 год
Упаковывая детали:
Деревянный
Поставка способности:
50 ПК/месяц
Выделить:

Машина для очистки PCBA с сенсорным экраном

,

автономная очистная машина с распылителем

,

Оборудование для очистки SMT с быстрым разъемом

Описание продукта
Машина для очистки PCBA с точечным соединителем с системой распылителя
Интегрированная автономная машина HS-810 для чистки PCBA является экономичной и эффективной системой массовой чистки, предназначенной для удаления различных остатков из электронных продуктов.Эта передовая система обрабатывает водорастворимые остатки, RMA (умеренно активная смола), безсвинцовый поток без мытья, соли электропластики, отпечатки пальцев, пыль и паяльные шарики.и процесс сушки происходит в одной камере, эффективно сокращая использование и потребление химических веществ.
Ключевые особенности
  • 304 корпус машины из нержавеющей стали с сенсорным экраном
  • Подходит для всех требований к очистке с программируемой очисткой цикла
  • Система переработки растворителей для очистки экономит потребление химических веществ
  • Многочисленные очистные сосуды для быстрого времени очистки
  • Три стиральных стержня (верху, посередине, внизу) для очистки на 360 градусов без слепых пятен
  • Наблюдательная камера для контроля всего процесса очистки
  • Система циркулирующей горячей воды для химической очистки
  • Внешний выхлопный привод с регулирующей дверью и системой быстрого соединения с распылительной стойкой
  • Функция автоматического заполнения воды с низким уровнем жидкости

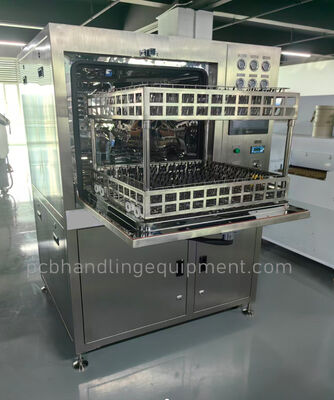

  • Сверхразмерная корзина для чистки (L610×W560×H100mm) с двуслойной конструкцией для больших требований PCBA
Стандартная конфигурация
Компонент Включается
Система управления сенсорным экраном Да, да.
Система сигнализации Да, да.
Прочная конструкция из нержавеющей стали 304 Да, да.
Программируемые решения для очистки циклов Да, да.
Система переработки растворителей для очистки Да, да.
Три очищающих стержня (верху, посередине, внизу) Да, да.
Окно очистки наблюдения Да, да.
Структура ПКБ из нержавеющей стали Да, да.
Система цикла горячей воды для химической очистки Да, да.
Коннектор выхлопного воздуха Да, да.
Быстрый подключение очищающий спрей Да, да.
Система автоматического заполнения растворителем с низкой жидкостью Да, да.
Корзина очистки: 610×560×100 мм, двойной слой Да, да.
3 PH, 380 VAC, 5 проводов питания Да, да.
Факультативное оборудование
Вариант Доступность
0.3T/H DI устройство для получения воды (сопротивление более 15 метров) Да, да.
Специальное оборудование Да, да.
Технические спецификации
Параметр Спецификация
Размер машины L1500 × W1300 × H1830 (мм)
Размер внутренней камеры L690 × W620 × H715 (мм)
Размер корзины для чистки 610 × 560 × 100 (мм), двойной слой
Мощность машины Приблизительно 26 кВт
Режим управления Сенсорный экран + ПЛК
Материал корпуса машины 304 из нержавеющей стали
Материал для решетки 304 из нержавеющей стали
Электрическое питание AC380V 50HZ 65A
Доставка воздуха 0.45 МПа ≈ 0,7 МПа
Вес Примерно 600 кг
Потребность в воде DI > 15 МΩ
Впуск воды 00,5 м3/ч
Шум < 70 дБ
Давление распыления 30-40 п.с.
Толщина PCBA 0-100 мм
Вес PCBA менее 10 кг
Температура химической очистки 25-75°C
Температура сушки Максимальная температура 99°С
Установка распылительной трубы Быстрый разъем, легкая замена
Установка водопроводных труб Быстрый разъем, легкое обслуживание
Фильтр химического растворителя 0.45μm (фильтрует пасту для сварки, полиэтиленовый полиэтилен и загрязнители потока)
Дифференцированный фильтр воды 0.45μm (фильтрует пасту для сварки, полиэтиленовый полиэтилен и загрязнители потока)
Уборные приборы
PCBA cleaning machine fixture configuration Cleaning fixture close-up view Cleaning basket and fixture arrangement
Производительность очистки
PCBA cleaning performance results Cleaning efficiency comparison chart Residue removal performance data
Заявления
Коммуникации и потребительская электроника:Послеповарная очистка ПКБ/ПКБА для маршрутизаторов, оборудования базовой станции и точных инструментов. Удаление остатков смолы и пасты для пая для предотвращения коротких схем и помех сигнала.
НИОКР Прототипирование / Пилотная продукция:Уборка панелей проб и пилотных панелей производства небольших партий в лабораториях и центрах исследований и разработок.
Ремонт PCBA и очистка от переработки:Очистка платы с помощью репарации или переработки. Удаление остаточной сварки, потока и загрязняющих веществ для восстановления производительности платы и снижения показателей отходов.
Прекрасная электронная упаковка:Очистка полупроводниковых упаковок и микромодулей. Удаление микроскопических частиц и органических остатков для выполнения строгих требований высокой точности сборки.
PCBA cleaning machine in operation Industrial PCBA cleaning process Cleaning machine interior view
