Погрузочно-разгрузочное оборудование PCB

Высокоэффективный очиститель поверхности ПКБ СМТ линия пыли и статического удаления машины с SMEMA

Высокоэффективный очиститель поверхности ПКБ СМТ линия пыли и статического удаления машины с SMEMA

Наименование марки:	HSTECH
Номер модели:	HS-DC250/HS-DC330
МОК:	1 шт.
цена:	negotiable
Условия оплаты:	Т/Т
Способность к поставкам:	100 шт/месяц

Подробная информация

Описание продукта

Подробная информация

Место происхождения:

Китай

Сертификация:

CE,ISO

Название продукта:

Очиститель поверхности ПХБ

Давление воздуха:

4-6 Бар

Диапазон толщины печатной платы:

0.4~5mm

Масса:

100 кг/130 кг

Прямая сторона:

передняя сторона

Гарантия:

1 год

Упаковывая детали:

Деревянный

Поставка способности:

100 шт/месяц

Выделить:

Чистильщик поверхности ПКБ с SMEMA

Машина для удаления пыли на линии SMT

очиститель ПКБ с статическим удалением

Описание продукта

Высокоэффективный очиститель поверхности печатной платы SMT Line для удаления пыли и статического электричества с SMEMA

Очиститель поверхности печатных плат HSTECH HS-DC250 / HS-DC330 — это высокоточное, полностью автоматизированное решение для очистки, специально созданное для современных производственных линий SMT (технология поверхностного монтажа). Установленный непосредственно перед процессом трафаретной печати, этот аппарат удаляет пыль, стекловолокна, статическое электричество и другие поверхностные загрязнения с печатных плат, обеспечивая оптимальное качество печати паяльной пастой и сводя к минимуму дефекты сборки, такие как надгробия, шарики припоя и недостаточное смачивание.

Обзор продукта

Разработанный для полной интеграции в рабочие процессы SMT, он поддерживает стандартную связь SMEMA, двунаправленную транспортировку плат и удобное многоязычное управление, что делает его идеальным для бытовой электроники, автомобильной электроники и промышленных приложений для производства печатных плат.

Ключевые особенности

Оптимизированный для SMT дизайн:Разработан для удовлетворения конкретных производственных требований SMT с управлением ПЛК для стабильной и бесперебойной работы. Поддерживает установку до/после SMT-принтеров и подключаемого оборудования AI.
Высокоэффективная система очистки:Сочетает в себе сверхвысокоскоростные антистатические спиральные щетки и вакуумную экстракцию для удаления частиц с поверхности со степенью чистоты 99%+.
Расширенное статическое устранение:Дополнительные устройства устранения статического электричества марки Keyence полностью устраняют электростатические помехи, защищая чувствительные компоненты печатной платы от повреждений, вызванных электростатическим разрядом.
Низкие эксплуатационные расходыРоликовый механизм очистки рассчитан на длительные и стабильные результаты, а выдвижная конструкция упрощает обслуживание.
Удобная эксплуатация:Двуязычный (английский/китайский) интерфейс дисплея с совместимостью сигналов SMEMA для плавной интеграции с линией SMT.

Технические характеристики

Элемент	HS-DC250	HS-DC330
Эффективный размер печатной платы	50×50~330×250 мм	50×50~455×330 мм
Размер машины	650×800×1300 мм	800×950×1300мм
Масса	100 кг	130 кг

Технические параметры

Параметр	Спецификация
Транспортная высота	900±30 мм (стандартная высота линии SMT)
Транспортное направление	Двунаправленное движение слева направо (L->R) или справа налево (R->L)
Время цикла	Около 8 секунд на печатную плату
Кол-во роликов для наклеек	1 барабан
Количество клейкой бумаги	2 барабана
Ионизатор Кол-во	2 шт. (блоки снятия статического электричества)
Количество щеток	1 шт.
Трек с фиксированной стороной	Лицевая сторона
Источник питания	100-230 В переменного тока, 50/60 Гц
Давление воздуха	4-6 бар
Расход воздуха	Макс. 10 л/мин.
Диапазон толщины печатной платы	0,4~5 мм
Протокол связи	SMEMA (стандартная связь оборудования SMT)

Принцип работы и преимущества

Многоэтапный процесс очистки:

Очистка кистью:Высокоскоростные антистатические спиральные щетки удаляют с поверхности пыль, волокна и частицы.
Вакуумная экстракция:Встроенная вакуумная система удаляет разрыхленные загрязнения, предотвращая повторное загрязнение.
Статическое устранение:Ионизаторы нейтрализуют статическое электричество, устраняя риск повреждения компонентов электростатическим разрядом.
Сенсорная очистка липкого валика:Прецизионные клеящиеся ролики улавливают остатки частиц, обеспечивая чистоту более 99 %.

Ключевые преимущества:

Уменьшите дефекты печати до 70 %, вызванные загрязнением поверхности.
Повысьте надежность паяных соединений и выход конечного продукта.
Продлите срок службы последующего оборудования, такого как принтеры и установочные машины.
Сведите к минимуму ручную очистку и доработку, что повысит общую эффективность линии.

Сценарии применения

Линии сборки бытовой электроники (смартфоны, ноутбуки, носимые устройства)
Производство автомобильной электроники (ЭБУ, датчики, модули управления)
Производство печатных плат промышленного управления
Сборка электроники медицинского оборудования
Любой производственный процесс SMT, требующий высокоточной печати паяльной пасты

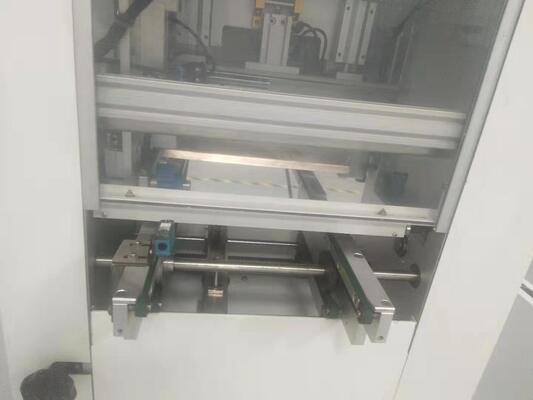

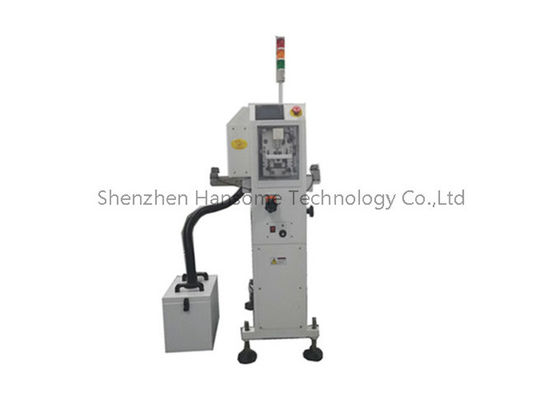

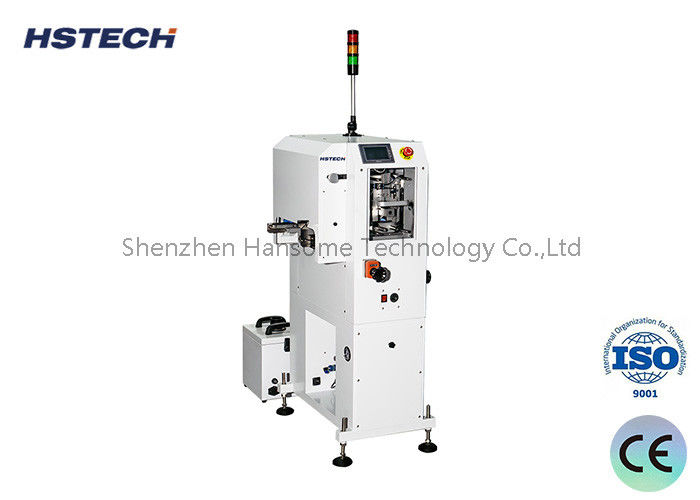

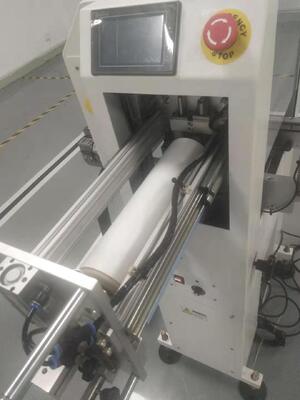

Изображения продуктов
