Выгружатель PCB
Created with Pixso.

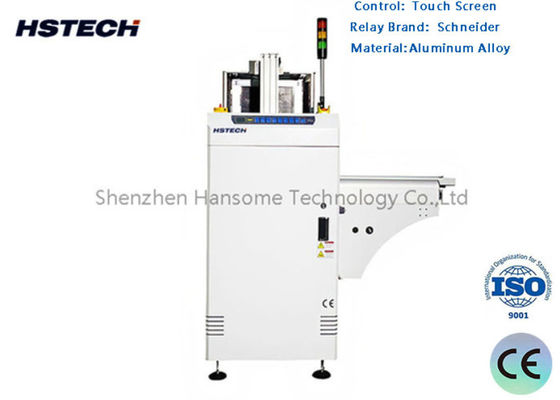

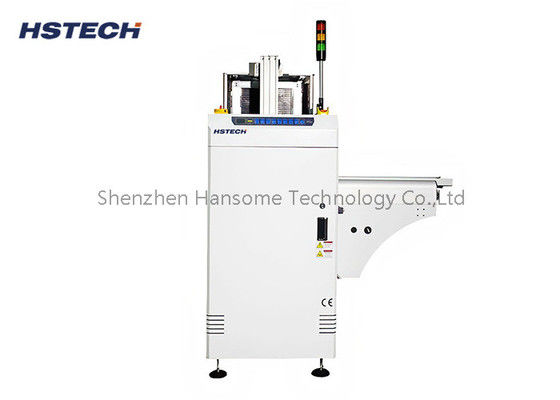

Укрепленный дизайн Улучшенная стабильность модуля Экономическая структура 90 градусов L Тип ПКБ Разгрузчик рукой испытательного оборудования

Укрепленный дизайн Улучшенная стабильность модуля Экономическая структура 90 градусов L Тип ПКБ Разгрузчик рукой испытательного оборудования

Наименование марки: HSTECH
Номер модели: HS-LD330
МОК: 1 шт.
Цена: Negotation
Условия оплаты: Т/Т
Способность к поставкам: 50 ПК/месяц
Подробная информация
Место происхождения:
Китай
Сертификация:
CE,ISO
Время загрузки ПКБ:
Приблизительно 6 секунд
Направление перевозки:
L~R, или R~L
Прямая сторона:
Лицевая сторона(или указать)
Давление воздуха:
4-6бар
Толщина печатной платы:
Мин. 0,4 мм
Скорость конвейера:
0.5-20М/мин или на заказ
Упаковывая детали:
Деревянный
Поставка способности:
50 ПК/месяц
Описание продукта
Надежная конструкция механической структуры значительно повышает стабильность модуля. Экономичная промышленная компоновка. Оборудование для тестирования и обработки с разгрузочным манипулятором для печатных плат типа L под углом 90 градусов.

Добро пожаловать на страницу продукта нашего разгрузчика печатных плат типа L под углом 90 градусов, высокопроизводительного и экономичного оборудования для обработки печатных плат, разработанного для производственных линий SMT. Подходящий для европейского, американского и юго-восточного азиатского рынков, наш разгрузчик печатных плат типа L под углом 90 градусов сочетает в себе надежную конструкцию, стабильную работу модуля и экономичную компоновку, идеально удовлетворяя потребности в эффективном производстве предприятий по производству электроники любого размера. Независимо от того, хотите ли вы оптимизировать эффективность производства SMT, повысить точность обработки печатных плат или снизить затраты на рабочую силу, наш разгрузчик печатных плат типа L является вашим идеальным выбором.

Обзор продукта

Наш разгрузчик печатных плат типа L под углом 90 градусов — это профессиональная автоматическая машина для обработки печатных плат, специально разработанная для решения проблемы эффективной и безопасной выгрузки печатных плат после пайки, тестирования или сборки на производственных линиях SMT. Благодаря своей уникальной L-образной конструкции под углом 90 градусов, машина-разгрузчик печатных плат может беспрепятственно соединяться с различным оборудованием SMT (таким как печи оплавления, машины для волновой пайки и станции тестирования печатных плат), реализуя автоматическую, непрерывную и стабильную выгрузку печатных плат. Оборудование имеет надежную конструкцию механической структуры, которая значительно повышает стабильность модуля, обеспечивает долгосрочную надежную работу и снижает затраты на техническое обслуживание, что делает его экономичным решением для производства электроники.

Особенности
  1. Модульная конструкция.
  2. Стабильность повышена за счет надежной конструкции.
  3. Экономичный манипулятор для тестирования.
  4. Плавная и параллельная регулировка ширины.
  5. Применение трех магазинов.
  6. Пневматические зажимы сверху и снизу для фиксации магазина.
  7. Гарантия отсутствия поломки печатных плат при загрузке и выгрузке.
  8. Совместимость с SMEMA.
Технические детали - разгрузчик печатных плат типа L под углом 90 градусов
Функция Данное устройство используется для загрузки печатных плат и транспортировки печатных плат на производственной линии SMT.
Высота транспортировки 910±30 мм
Время загрузки печатной платы Примерно 6 секунд
Время замены магазина Примерно 30 секунд
Направление транспортировки Слева направо или справа налево
Эксплуатация Фронтальная эксплуатация
Фиксированная сторона дорожки Передняя сторона (или указать)
Источник питания 220 В, 50/60 Гц, ±10%
Давление воздуха 4-6 бар
Толщина печатной платы Минимум 0,4 мм
Количество магазинов Верхняя сторона: 1 шт., нижняя сторона: 2 шт.
Выбор шага 1-4 (шаг 10 мм)
Скорость конвейера 0,5-20 м/мин или по индивидуальному заказу
Сигнал SMEMA
Спецификация
Модель HS-LD330
Эффективная длина печатной платы 50*50~455*330 мм
Размеры машины (Д*Ш*В) 900*1223*1450 мм
Размер магазина 460*400*563 мм
Вес 220 кг
Чертеж машины

Укрепленный дизайн Улучшенная стабильность модуля Экономическая структура 90 градусов L Тип ПКБ Разгрузчик рукой испытательного оборудования

Укрепленный дизайн Улучшенная стабильность модуля Экономическая структура 90 градусов L Тип ПКБ Разгрузчик рукой испытательного оборудования

Сценарии применения
  • Производственные линии SMT
  • Производство и тестирование печатных плат
  • Услуги по производству электроники (EMS)
  • Производство светодиодного освещения
  • Сборка автомобильной электроники
Часто задаваемые вопросы (FAQ)
В: Может ли этот разгрузчик обрабатывать гибкие печатные платы (FPC)?

О: Он в основном предназначен для жестких печатных плат. Для FPC мы рекомендуем проконсультироваться с нашими инженерами для индивидуального решения.

В: Каково время выполнения заказа на эту машину?

О: Стандартные модели обычно есть в наличии. Для оптовых заказов время выполнения заказа обычно составляет 7-15 дней.

В: Предоставляете ли вы поддержку по установке?

О: Да, мы предоставляем подробные видеоуроки и онлайн-техническую поддержку для установки и отладки.


Свяжитесь с нами сегодня!

Готовы модернизировать свою линию SMT? Свяжитесь с нами для получения предложения или более подробной технической информации о разгрузчике печатных плат типа L под углом 90 градусов. Мы с нетерпением ждем сотрудничества с партнерами со всего мира.
