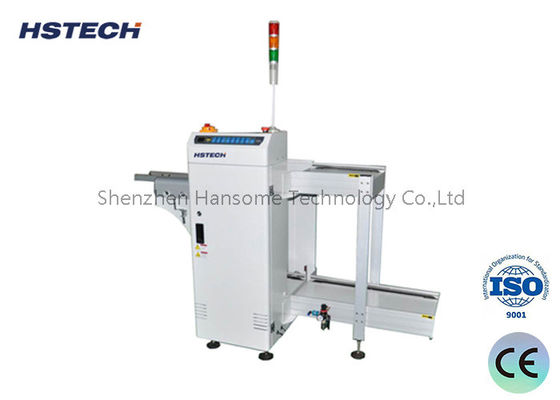

Автоматический загрузчик-разгрузчик печатных плат высокой стабильности для производственной линии SMT

Автоматический загрузчик-разгрузчик печатных плат высокой стабильности для производственной линии SMT

Наименование марки: HSTECH
Номер модели: HS-UL250
МОК: 1 шт.
Цена: Negotation
Условия оплаты: Т/Т
Способность к поставкам: 50 ПК/месяц
Подробная информация
Место происхождения:
Китай
Сертификация:
CE,ISO
Транспортная высота:
910±30 мм
Время загрузки ПКБ:
Приблизительно 6 секунд
Журнал изменить время:
Приблизительно 30 секунд.
Направление перевозки:
L~R, или R~L
Источник питания:
220В,50/60Гц,±10%
Давление воздуха:
4-6бар
Упаковывая детали:
Деревянный
Поставка способности:
50 ПК/месяц
Описание продукта

Промышленный полностью автоматический высокостабильный станок для загрузки/выгрузки печатных плат в магазины с магазинной стойкой для производственной линии сборки электронных компонентов SMT

Обзор продукта

Наш автоматический разгрузчик печатных плат в магазины является основным устройством для бэкэнд-обработки, разработанным специально для современных производственных линий SMT (Surface Mount Technology) и AI (Automatic Insertion). Это оборудование автоматически и эффективно переносит обработанные печатные платы (ПП) с конвейерной линии в стандартные магазины (кассеты/стойки), полностью заменяя традиционную ручную обработку.

Являясь критически важным связующим звеном между процессами сборки SMT, инспекции и окончательной упаковки, этот разгрузчик печатных плат в магазины значительно снижает затраты на рабочую силу, исключает повреждение печатных плат, вызванное человеческим фактором, и значительно повышает общую эффективность оборудования (OEE) всей производственной линии.

Ключевые особенности

  • Автоматическая загрузка и выгрузка печатных плат в магазины
  • Совместимость с SMEMA для бесшовной интеграции
  • Прочная модульная конструкция для долговечности
  • Плавный механизм регулировки ширины
  • Пневматическая система зажима магазина

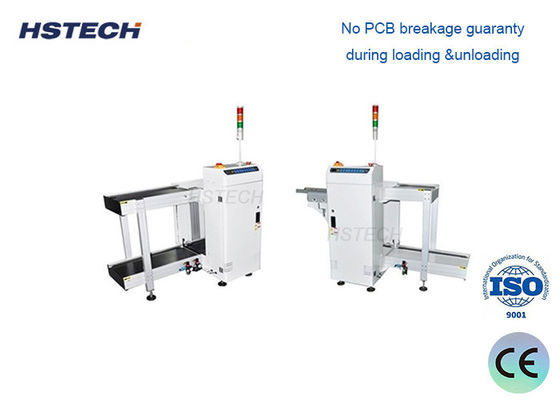

  • Нулевое повреждение печатных плат во время операций переноса
  • Совместимость с принтерами, установщиками, печами оплавления и системами AOI

Технические детали

Функция Данный блок используется для выгрузки печатных плат.
Высота транспортировки 910±30 мм
Время загрузки печатной платы Примерно 6 секунд
Время смены магазина Примерно 30 секунд
Направление транспортировки Слева направо или справа налево
Эксплуатация Фронтальная эксплуатация
Фиксированная сторона дорожки Передняя сторона (или указать)
Источник питания 220 В, 50/60 Гц, ±10%
Давление воздуха 4-6 бар
Толщина печатной платы Минимум 0,4 мм
Количество магазинов Верхняя сторона: 1 шт., нижняя сторона: 2 шт.
Скорость конвейера 0,5-20 м/мин или по индивидуальному заказу
Выбор шага 1-4 (шаг 10 мм)
Сигнал SMEMA

Спецификация

Модель HS-UL250 HS-UL330 HS-UL390 HS-UL460
Эффективная длина печатной платы 50*50~350*250 мм 50*50~455*330 мм 50*50~530*390 мм 50*50~530*460 мм
Размеры станка 1900*800*1200 мм 2320*880*1200 мм 2620*940*1200 мм 2620*1080*1200 мм
Размер магазина 355*320*563 мм 460*400*563 мм 535*460*570 мм 535*530*570 мм
Вес 140 кг 220 кг 280 кг 320 кг

Зачем инвестировать в автоматический разгрузчик печатных плат? (Ключевые преимущества)

  • Экономия затрат на рабочую силу: Один оператор может управлять несколькими линиями. Автоматический сменщик магазинов устраняет простои для ручной выгрузки.

  • Нулевое повреждение плат: Оснащен толкателем с регулируемым давлением и плоскими антистатическими ремнями. В отличие от ручной укладки, наш разгрузчик обеспечивает бережное обращение, защищая чувствительные компоненты и паяные соединения.

  • Бесшовная интеграция с умной фабрикой: Полностью совместим с SMEMA. Он взаимодействует с вашими вышестоящими машинами. Если вышестоящая машина останавливается, разгрузчик автоматически приостанавливается, предотвращая замятия.

  • Гибкая компоновка линии: Поддерживает конфигурации слева направо (L-R) и справа налево (R-L) для соответствия любому плану производственного цеха.

Сценарии применения

Этот разгрузчик печатных плат в магазины широко используется в процессах бэкэнд-обработки в таких отраслях, как потребительская электроника, телекоммуникации, автомобильная электроника, промышленное управление и светодиодное освещение. Это идеальный выбор для создания умных фабрик, снижения зависимости от ручного труда и повышения эффективности бэкэнд-логистики.
