5-осевая двойная настольная роботная сварная машина с системой фильтра очистки дыма

5-осевая двойная настольная роботная сварная машина с системой фильтра очистки дыма

Наименование марки:	HSTECH
Номер модели:	HS-S5331R
МОК:	1 шт.
Цена:	negotiable
Условия оплаты:	Т/Т
Способность к поставкам:	100 шт/месяц

Подробная информация

Описание продукта

Подробная информация

Место происхождения:

Китай

Сертификация:

CE,ISO

Название продукта:

Автоматический робот по сварке

Ось r:

360°

Размер(л*ш*ч):

716*585*800 мм

Способ сварки:

Точечная пайка/перетаскивание

Скорость XYZ:

Максимум 300 мм/с

Гарантия:

1 год

Упаковывая детали:

Деревянный

Поставка способности:

100 шт/месяц

Выделить:

Машины для сварки с помощью роботизированных устройств 5 оси

паяльный робот с двойным столом

система фильтрации от дыма

Описание продукта

5-осевой роботизированный паяльный станок с двумя столами и системой фильтрации дыма

Высококачественный 5-осевой роботизированный паяльный станок с двумя столами и системой фильтрации дыма

Обзор продукта

Этот автоматизированный паяльный станок разработан для современного производства электроники. Благодаря 5-осевому перемещению, точности шагового двигателя и системе программирования с помощью пульта управления он обеспечивает стабильные, высококачественные паяные соединения для сквозных, поверхностных и специальных компонентов.

Ключевые особенности

5-осевая пайка: Полная 5-осевая возможность обеспечивает гибкие углы пайки, что делает его пригодным для сложных печатных плат и труднодоступных соединений.
Управление шаговым двигателем: Система управления шаговым двигателем с замкнутым контуром обеспечивает точное, повторяемое позиционирование с минимальным отклонением - критически важно для пайки с мелким шагом.
Управление нагревом и обрывом припоя: Интегрированное управление нагревом и обнаружение обрыва припоя снижают количество холодных паяных соединений и предотвращают заклинивание проволоки, повышая производительность.
Высококачественная линейная направляющая: Прецизионные линейные направляющие гарантируют плавное, ровное движение с низким коэффициентом трения, повышая стабильность пайки.
Гибкие режимы пайки: Поддерживает как точечную, так и протяжную пайку, а также пользовательские режимы пайки - идеально подходит для смешанных технологий сборки.
Прочный манипулятор станка: Изготовлен из алюминиевого сплава частной модели, обеспечивая стабильную, не деформирующуюся, антикоррозийную конструкцию для длительного промышленного использования.
Программирование с помощью пульта управления: Удобный пульт управления позволяет программировать на ходу. Система может хранить до 99 программ пайки, что делает переналадку быстрой и легкой.
Система фильтрации дыма: Встроенная система фильтрации дыма защищает операторов и окружающую среду. Она также продлевает срок службы жала паяльника и поддерживает качество пайки, уменьшая окисление, связанное с дымом.

Технические характеристики

Модель	HS-S5331R
Рабочий диапазон по осям X/Y1/Y2/Z	500300300*100 мм
Ось R	360°
Скорость по осям XYZ	Макс. 300 мм/с
Приводная система	Шаговый двигатель + ремень ГРМ
Точность повторения	±0.02 мм
Метод работы	Автоматический
Программирование	Ручное программирование (пульт управления)
Система управления	Система постоянного контроля
Управление	Плата управления
Хранение программ	Может хранить тысячу наборов данных обработки, а один файл обработки может занимать до 3 МБ памяти (пять тысяч точек обработки)
Объем памяти для файлов	Ручной пульт 256 МБ, автономная карта 32 МБ, один файл обработки до 3 МБ памяти (100 000 точек обработки)
Вес	90 кг
Размеры (ДШВ)	716585800 мм
Источник питания	220 В 50-60 Гц
Диапазон регулирования температуры	0-550 °C
Очистка жала паяльника	Воздушная очистка/Пневматическая
Внешний интерфейс	USB + RS232
Метод пайки	Точечная пайка/Протяжная пайка
Рабочая температура/влажность	5-40 °C/20-90% относительной влажности

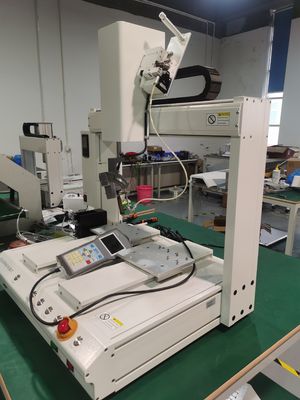

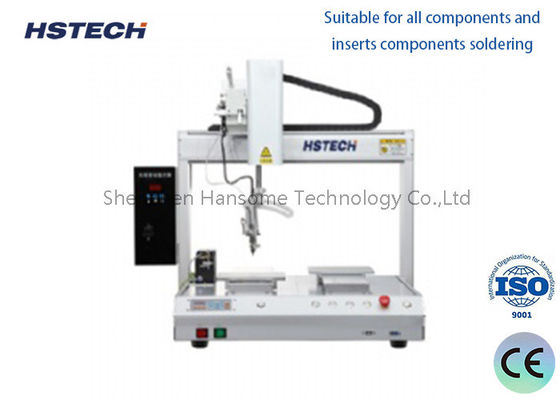

Изображения продукта
