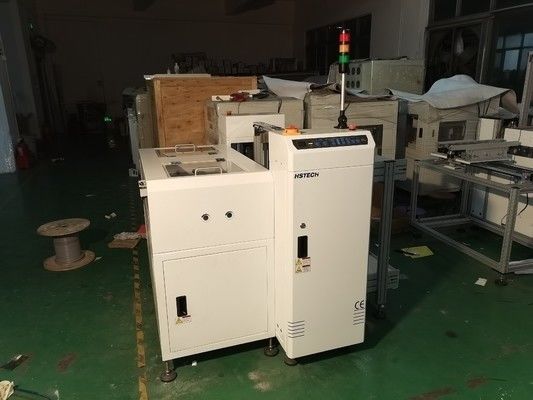

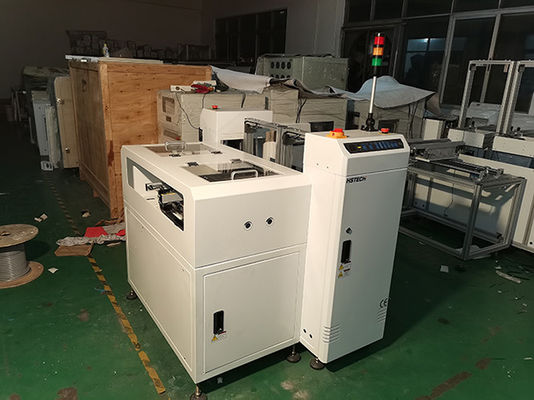

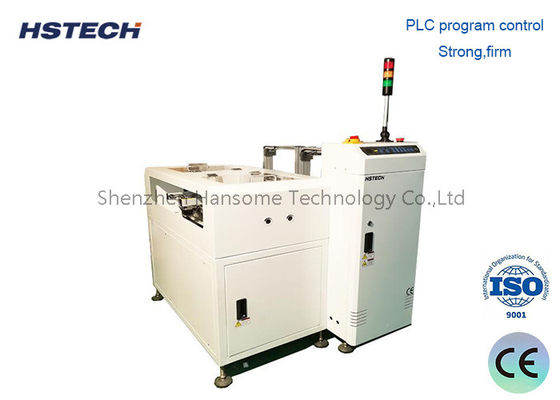

Автоматический NG OK PCB Unlaoder AOI Board Sorting Unloader с совместимостью с SMEMA

Автоматический NG OK PCB Unlaoder AOI Board Sorting Unloader с совместимостью с SMEMA

Наименование марки:	HSTECH
Номер модели:	HS-NK250/HS-NK330/HS-NK390/HS-NK460
МОК:	1 шт.
цена:	negotiable
Условия оплаты:	Т/Т
Способность к поставкам:	50 ПК/месяц

Подробная информация

Описание продукта

Подробная информация

Место происхождения:

Китай

Сертификация:

CE,ISO

Название продукта:

Выгружатель NG/OK

Источник питания:

220 В переменного тока, 50/60 Гц

Состояние:

Новый

Давление воздуха:

4-6бар

Конвейерная лента:

ЭСД

Гарантия:

1 год

Упаковывая детали:

Деревянный

Поставка способности:

50 ПК/месяц

Выделить:

Автоматический разгрузчик ПКБ с SMEMA

Устройства для сортировки ПКБ

Совместимость с разгрузчиком AOI

Описание продукта

Автоматический разгрузчик ПКБ NG/OK с сортировкой AOI

Эффективный разгрузчик НГ / ОК для производственных линий SMT. Автоматически отделяет дефектные и хорошие платы после проверки AOI. Улучшить эффективность и уменьшить ручную обработку.

Обзор продукции

ВNG/OK PCB разгрузчикпредназначен для производственных линий SMT для автоматического отделенияхорошо (ОК)идефектный (NG)ПХБ после проверки AOI.Интерфейс SMEMA, система интеллектуально направляет ПХБ в различные магазины, обеспечиваяполностью автоматизированный, точный и эффективный процесс сортировкиЭто решение имеет важное значение для улучшения контроля качества и сокращения ручного вмешательства в современном производстве электроники.

Проблемы с производством решены

Высокие затраты на рабочую силу от ручной сортировки
Ошибки сортировки и проблемы качества
Задержки и узкие места в производстве
Неэффективное управление рабочим процессом

Разгрузчик NG/OK устраняет эти проблемы, предоставляяавтоматическая классификация и разгрузка платы в режиме реального времени.

Ключевые особенности

Автоматическая сортировка НГ/ОК

Беспрепятственно разделяет дефектные и квалифицированные ПХБ на основе сигналов AOI

Сообщение SMEMA

Поддерживает стандартный интерфейс SMEMA для плавной интеграции линии SMT

Высокоэффективная эксплуатация

Время цикла платы: ~6 секунд на ПКБ.

Гибкая конфигурация

Поддерживает множество журналов с настраиваемыми количествами

Устойчивый и надежный

Система управления ПЛК с пневматическим толкателем для безвредной передачи

Удобный для пользователя контроль

Интерфейс с сенсорным экраном для простой настройки и работы параметров

Технические спецификации

Функция	Собирать панели NG/OK отдельно, получая сигнал
Высота транспортировки	910±30 мм
Направление перевозки	L~R, или R~L
Время сбора доски	Приблизительно 6 секунд на PCB
Время смены журнала	Приблизительно 30 секунд.
Прямая сторона	Передняя сторона
Операционная сторона	Передняя сторона
Конвейерная лента	ESD
Толщина ПКБ	Минус 0,6 мм
Выбор тона	1-4 (10 мм)
Силовое питание	220В, 50/60Гц, ±10%
Сила	00,05 кВт
Давление воздуха	4-6 Бар
Потребление воздуха	Максимальное количество 15 л/мин
Количество журналов	Вверху: 1 журнал, внизу: 2 журнала
Сигнал	SMEMA

Доступные модели

Модель	HS-NK250	HS-NK330	HS-NK390	HS-NK460
Эффективная длина ПКБ	5050~350250 мм	5050~455330 мм	5050~530390 мм	5050~530460 мм
Толщина ПКБ	Минус 0,6 мм	Минус 0,6 мм	Минус 0,6 мм	Минус 0,6 мм
Размер журнала	355320563 мм	460400563 мм	535460570 мм	535530570 мм
Размер машины	195016001200 мм	230017601200 мм	250018801200 мм	250021601200 мм
Вес	220 кг	280 кг	340 кг	380 кг

Факультативные характеристики

Автоматическая регулировка ширины
Количество журнала по заказу
Обновление управления сенсорным экраном
Конфигурации на заказ для различных размеров печатных плат

Сценарии применения

Производственные линии SMT
Процесс проверки AOI в нижнем этапе
Производство электроники (EMS / OEM / ODM)
Автомобильная электроника
Сборка ПКБ для бытовой электроники

Преимущества производственной линии

Уменьшить ошибки ручной сортировки
Повышение эффективности производства
Обеспечить четкую прослеживаемость НГ/ОК
Более низкие затраты на рабочую силу
Улучшить общую автоматизацию линий SMT

Почему выбрать HSTECH

ВHSTECH, мы специализируемся наОборудование для обработки ПКБ и решения автоматизации SMTМы предоставляем:

Надежное качество машины
Настройка на основе ваших производственных потребностей
Быстрая доставка и глобальная поддержка
Конкурентоспособные цены
